Abrazadera de puesta a tierra tipo 950 78 | 3 | 40,5 | 43,5

Abrazadera de puesta a tierra tipo 950

Código 5050138 | EAN 4012195386414

Código / Tipo

Medida A

Medida X

Rango de sujeción D mín.

Rango de sujeción D máx.

Descripción de producto

Descripción de producto

• Para tubos de 1/4 a 2 pulgadas de Ø
• Posibilidades de conexión: conductores de hasta 35 mm² o conductores redondos de hasta 6 mm de Ø
• Con grapa de presión imperdible, 2 tornillos cilíndricos M6 x 16 y 1 tornillo de cabeza hexagonal M6 x 16 de acero electrogalvanizado, parte superior y base de la abrazadera de cinc colado a presión

Datos técnicos

Datos técnicos

Dimensión	1 1/4"
Material	Cinc colado a presión
Número de conductores	1
Rango de sujeción D	1 1/4

Rango de sujeción D máx.	43,5 mm
Rango de sujeción D mín.	40,5 mm
Sección transversal del cable a conectar máx.	35 mm²
Superficie	electrozincado

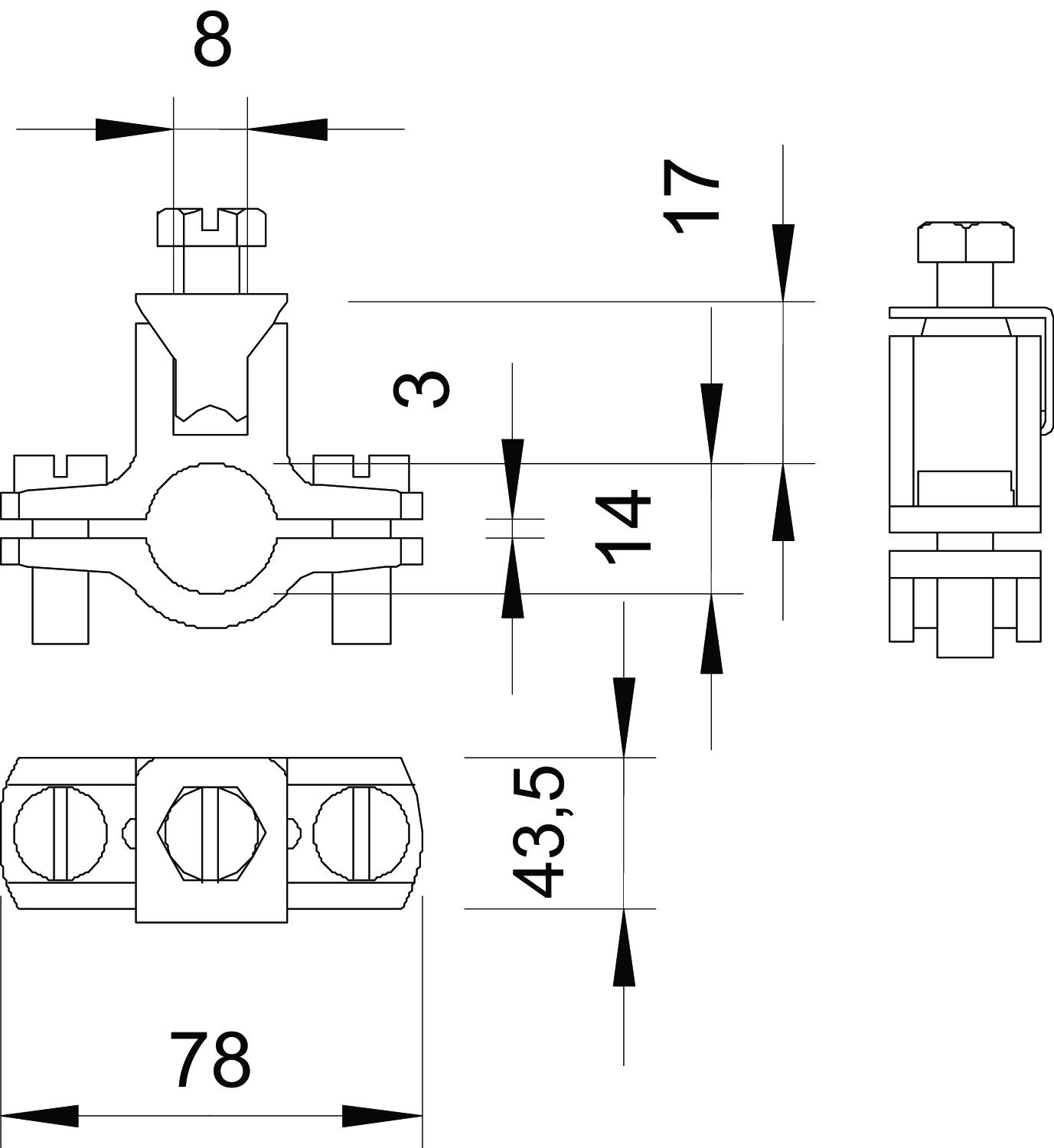

Dimensiones

Medida A	78 mm
Medida D	43,5 mm

Medida X	3 mm

Todos los tipos

Todos los tipos

Tipo	Medida A	Medida X	Rango de sujeción D mín.	Rango de sujeción D máx.	Código	Cantidad	Mín. ud. de venta
950 Z 1/4	45 mm	2 mm	12 mm	14 mm	5050030	Unidad	10 Unidad
950 Z 3/8	50 mm	2 mm	15,5 mm	17,5 mm	5050057	Unidad	10 Unidad
950 Z 1/2	54 mm	2,5 mm	20 mm	22,5 mm	5050073	Unidad	10 Unidad
950 Z 3/4	61 mm	3 mm	25 mm	28 mm	5050081	Unidad	10 Unidad
950 Z 1	66 mm	3 mm	31,5 mm	34,5 mm	5050111	Unidad	10 Unidad
950 Z 1 1/4	78 mm	3 mm	40,5 mm	43,5 mm	5050138	Unidad	10 Unidad
950 Z 1 1/2	84 mm	3 mm	46,5 mm	49,5 mm	5050154	Unidad	10 Unidad
950 Z 1 3/4	88 mm	3 mm	51 mm	54 mm	5050170	Unidad	10 Unidad
950 Z 2	96 mm	3 mm	58,5 mm	61,5 mm	5050197	Unidad	10 Unidad
