Abrazadera de puesta a tierra tipo 952 71 | 3 | 24 | 27

Abrazadera de puesta a tierra tipo 952

Código 5052092 | EAN 4012195386896

Código / Tipo

Medida A

Medida X	3 mm

Rango de sujeción D mín.

Rango de sujeción D máx.

Descripción de producto

Descripción de producto

• Para tubos de 1/2 a 2 pulgadas o 11,5 a 60 mm de Ø
• Posibilidades de conexión: conductores de 16 a 70 mm² o conductores redondos hasta Rd 10 con grapa de presión imperdible de acero inoxidable
• Con 2 tornillos de cabeza hexagonal M6 x 16 y 2 tornillos de cabeza hexagonal M8 x 20 de acero galvanizado en caliente
• Parte superior de la abrazadera con borne unido mediante fundición de cinc colado a presión, parte inferior de acero galvanizado en caliente

Datos técnicos

Datos técnicos

Dimensión	3/4"
Material	Acero
Número de conductores	1
Rango de sujeción D	3/4
Rango de sujeción D máx.	27 mm

Rango de sujeción D mín.	24 mm
Sección transversal del cable a conectar máx.	70 mm²
Sección transversal del cable a conectar mín.	16 mm²
Superficie	Galvanizado por inmersión en caliente

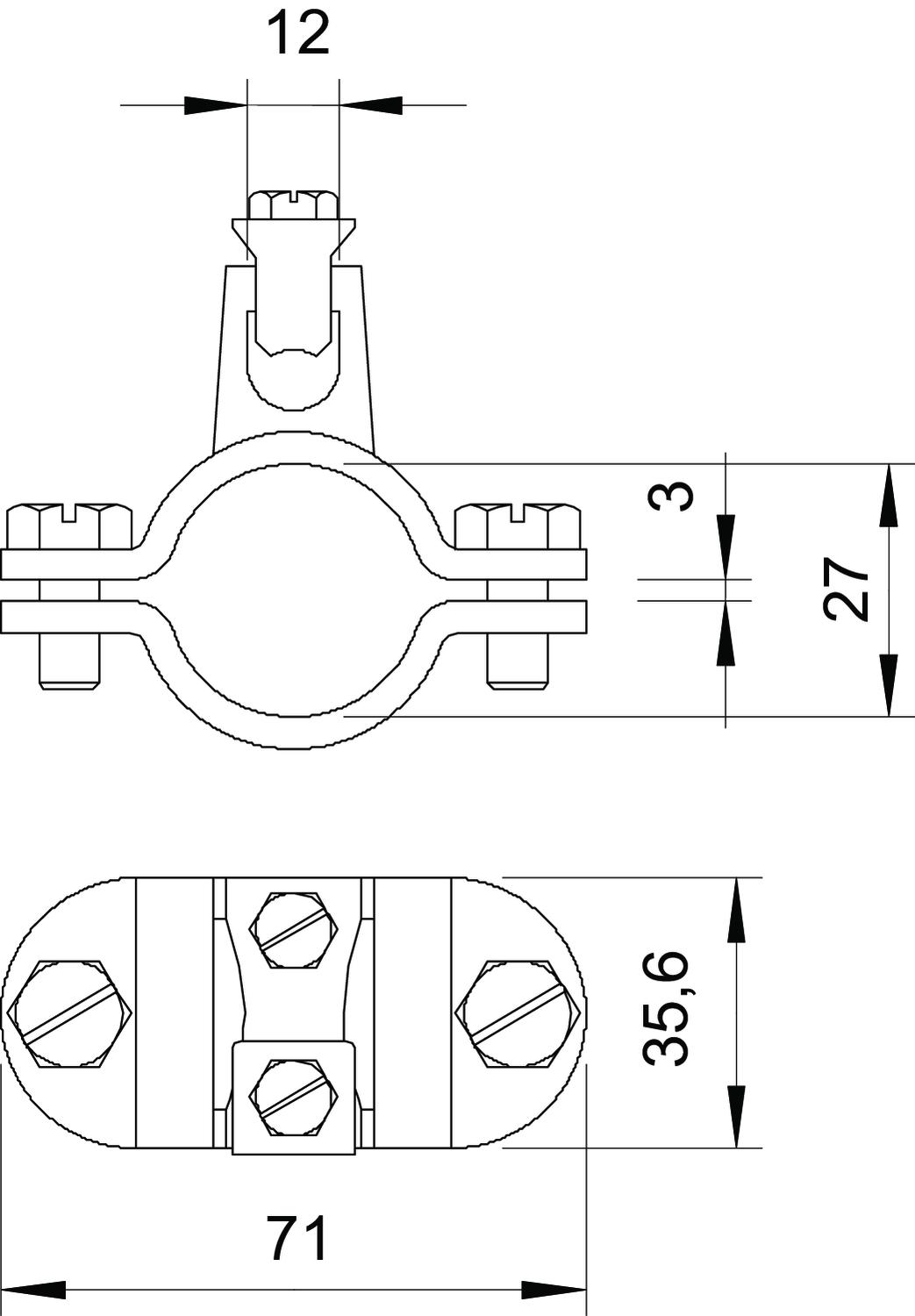

Dimensiones

Medida A	71 mm
Medida D	27 mm

Medida X	3 mm

Todos los tipos

Todos los tipos

Tipo	Medida A	Medida X	Rango de sujeción D mín.	Rango de sujeción D máx.	Código	Cantidad	Mín. ud. de venta
952 Z 1/2	65 mm	3 mm	18,5 mm	21,5 mm	5052076	Unidad	5 Unidad
952 Z 3/4	71 mm	3 mm	24 mm	27 mm	5052092	Unidad	5 Unidad
952 Z 1	77 mm	3 mm	30,5 mm	33,5 mm	5052114	Unidad	5 Unidad
952 Z 1 1/4	87 mm	3 mm	39,5 mm	42,5 mm	5052130	Unidad	5 Unidad
952 Z 1 1/2	94 mm	3 mm	45,5 mm	48,5 mm	5052157	Unidad	5 Unidad
952 Z 2	105 mm	3 mm	57 mm	60 mm	5052181	Unidad	5 Unidad
