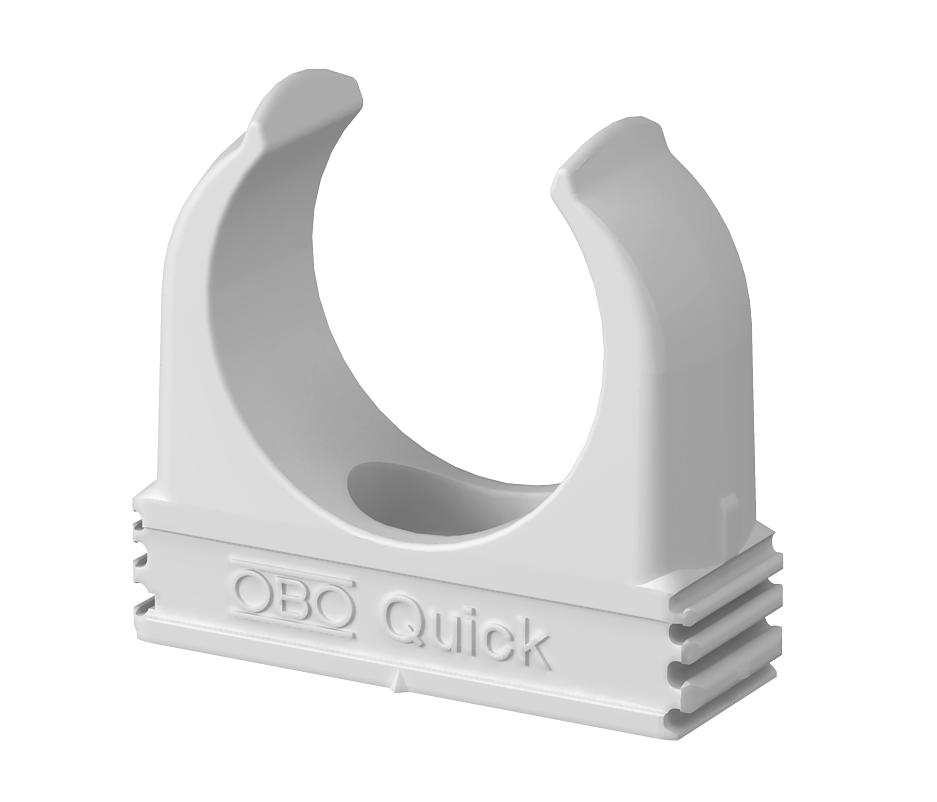

Abrazadera Quick, antiinflamable, blanco puro
Código 2149357 | EAN 4012195586036
- Descripción de producto
-
Descripción de producto
Abrazadera de superficie antiinflamable para el alojamiento de tubos blindados de acero métricos, tubos aislantes ligeros y pesados, y tubos para instalación eléctrica Quick-Pipe. Posibilidades de fijación universales en pared y techo en zonas interiores y exteriores protegidas. Con agujero alargado para poder realizar un ajuste lateral durante el montaje con tirafondos o tacos. Montaje de tubo sin herramientas. Se puede colocar en línea también con abrazadera Multi-Quick o starQuick de OBO. Tamaño M16 - M32 puede atornillarse a rosca M6. Distancia entre fijaciones recomendada de 50-60 cm, para conocer la fuerza máx. de extracción F a 20 °C de temperatura ambiente véase la tabla.
-
- Datos técnicos
-
Datos técnicos

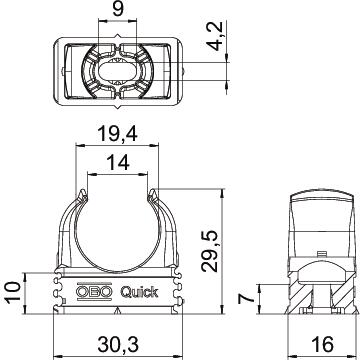

Antiinflamable la norma VDE 0471/DIN 695 parte 2-1, temperatura de ensayo 750°C cerrado no Color blanco puro; RAL 9010 Con inserción no Dimensión M20 Libre de halógenos sí Material Polipropileno Medida A 30,3 mm Medida B 16 mm Medida C 14 mm Medida D 19,4 mm Medida E 9 mm Medida F 4,2 mm Medida H 29,5 mm Medida h 10 mm Número de cables / tubos 1 Rango de sujeción D máx. 20 mm Rango de sujeción D mín. 20 mm Resistente a los UV no Tamaño nominal/texto M20 Tipo de fijación Agujero de rosca Tubular sí Valores de extracción 75 N - Todos los tipos
- Descargas
-
Hoja de datos 2955 F M20 RW / 2149357 , 0.22MB , pdfFolleto Quick Pipe , 1.41MB , pdfProspecto Serie OBO Quick , 0.08MB , pdfREACH Declaración de conformidad 2955 F M20 RW / 2149357 , 0.12MB , pdfRoHS Declaración de conformidad 2955 F M20 RW / 2149357 , 0.12MB , pdf
