- Descripción de producto
-
Descripción de producto

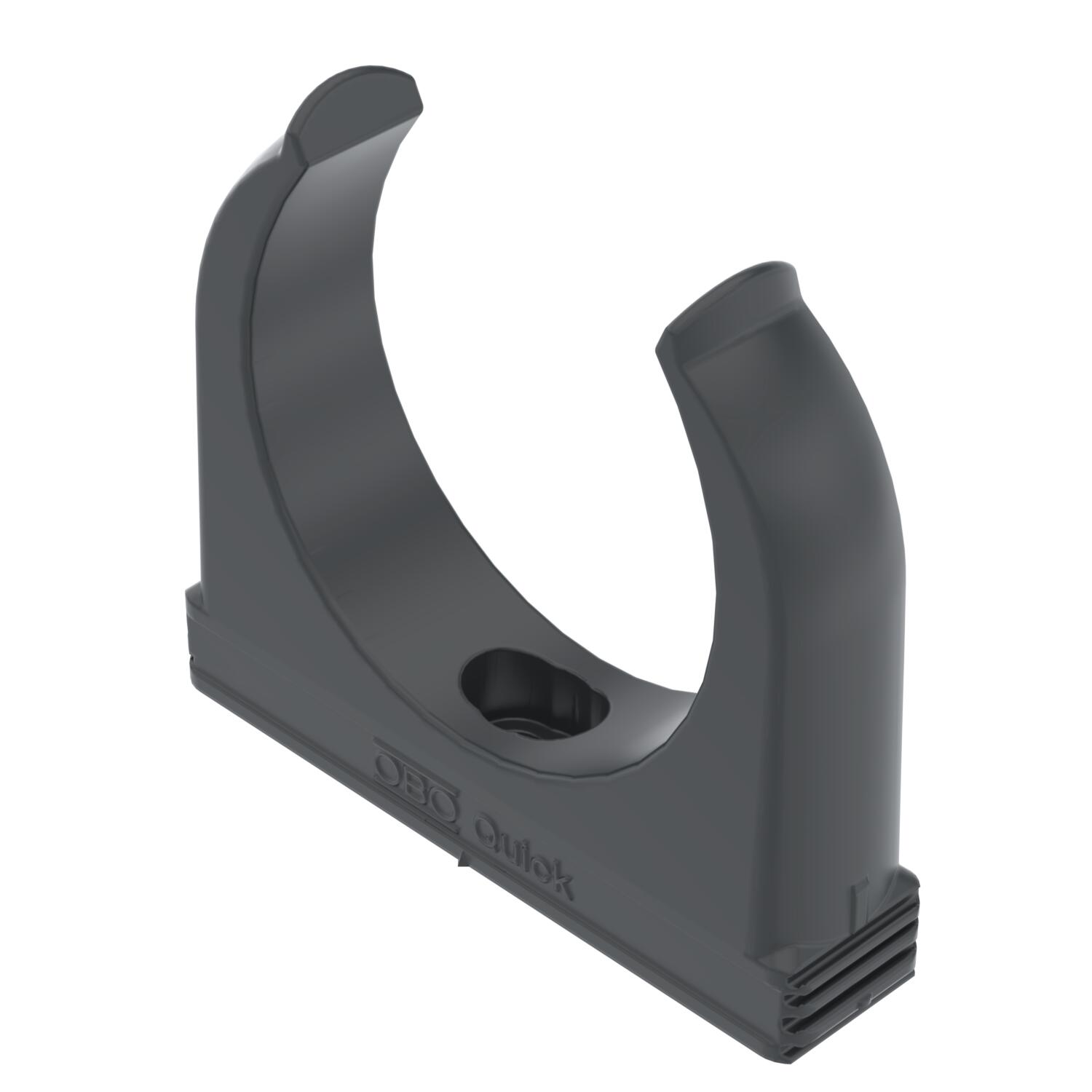

Abrazadera de superficie para el alojamiento de tubos blindados de acero métricos, tubos aislantes ligeros y pesados, y tubos para instalación eléctrica Quick-Pipe. Posibilidades de fijación universales en pared y techo en zonas interiores y exteriores protegidas. Con agujero alargado para poder realizar un ajuste lateral durante el montaje con tirafondos o tacos. Montaje de tubo sin herramientas. Se puede colocar en línea también con abrazadera Multi-Quick o starQuick de OBO. Tamaño M16 - M32 puede atornillarse a rosca M6. Distancia entre fijaciones recomendada de 50-60 cm, para conocer la fuerza máx. de extracción F a 20 °C de temperatura ambiente véase la tabla.
- Datos técnicos
-
Datos técnicos

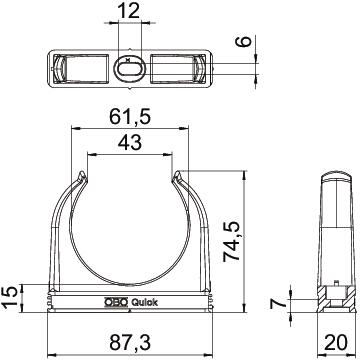

cerrado no Color negro intenso; RAL 9005 Con inserción no Dimensión M63 Libre de halógenos sí Material Polipropileno Medida A 87,3 mm Medida B 20 mm Medida C 43 mm Medida D 61,5 mm Medida E 12 mm Medida F 6 mm Medida H 74,5 mm Medida h 15 mm Número de cables / tubos 1 Resistente a los UV no Tamaño nominal/texto M63 Tipo de fijación Agujero de rosca Tubular sí Valores de extracción 175 N - Todos los tipos
- Descargas
-
Hoja de datos 2955 M63 SW / 2149583 , 0.21MB , pdfFolleto Quick Pipe , 1.41MB , pdfProspecto Serie OBO Quick , 0.08MB , pdfREACH Declaración de conformidad 2955 M63 SW / 2149583 , 0.12MB , pdfRoHS Declaración de conformidad 2955 M63 SW / 2149583 , 0.12MB , pdf
