Abrazadera sobre perfil base H simple, mediacaña metálica, FT 34 | 40 | 3

Abrazadera sobre perfil base H simple, mediacaña metálica, FT

Código 1186036 | EAN 4012196848676

Código / Tipo

Rango de sujeción D mín.

Rango de sujeción D máx.

Máx. Par de apriete

Descripción de producto

Descripción de producto

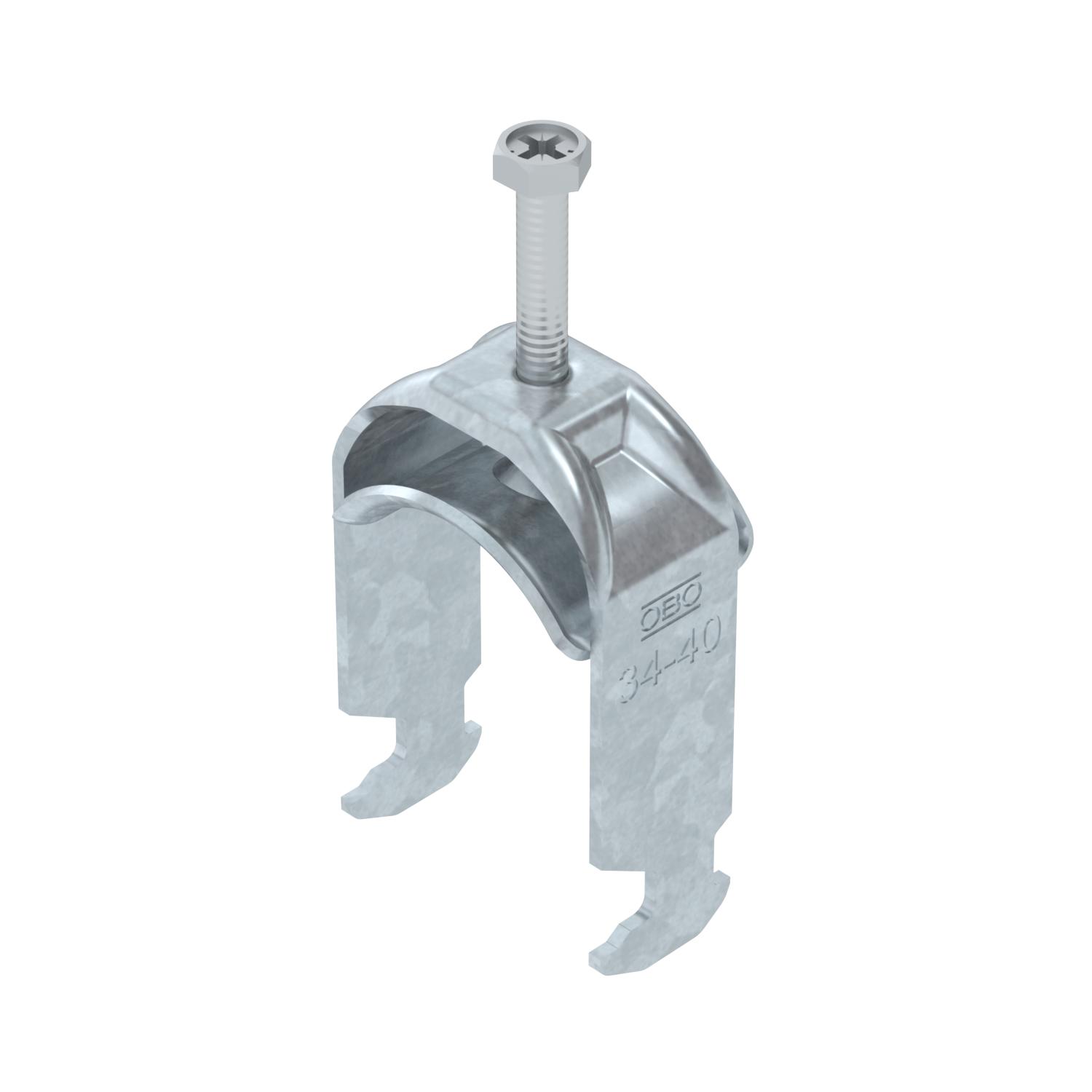

Abrazadera sobre perfil con base con cabeza de martillo, mediacaña metálica con bordes redondeados para proteger los cables. Para el montaje vertical y horizontal de 1 cable individual en perfil tipo C. Para ancho de ranura de 16 - 17 mm. Con tornillo de 1 paso en la mediacaña, cabeza de tornillo hexagonal universal SW10, con ranura y ranura en cruz. Adecuado para montaje en zonas interiores y exteriores. La contracaña se debe pedir por separado.

Datos técnicos

Datos técnicos

Accesorio de material	Acero
Accesorio de superficie	Galvanizado en caliente
Altura	74 mm
Ancho	45 mm
Ancho de ranura	10 mm
Con bandeja de plástico	no
Con bandeja metálica	sí
Con contramediacaña	no
Dimensión	34-40mm
Espesor de chapa	2 mm
Huella de CO₂ (GWP) Cradle-to-Gate	0,1685 kg CO₂e / 1 Unidad
Libre de halógenos	sí
Longitud	22,5 mm
Longitud, dimensiones exteriores	33 mm
Mantenimiento de función	sí
Material	Acero
Material de la bandeja	Acero
Máx. Par de apriete	3 Nm

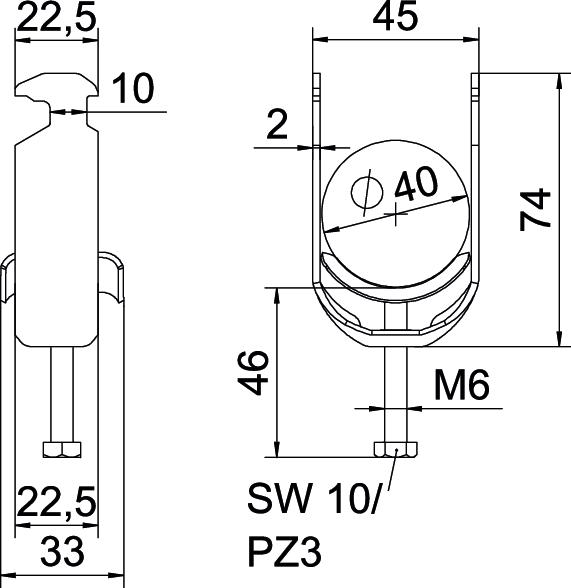

Medida A	22,5 mm
Medida B	45 mm
Medida C	33 mm
Medida G (mm)	M6
Medida H	74 mm
Medida L	46 mm
Medida t	2 mm
Modo de montaje	Perfiles en C
Número de cables / tubos	1
Para carriles con ancho de ranura (con intervalo) máx.	17 mm
Para carriles con ancho de ranura (con intervalo) mín.	16 mm
Para diámetro de tubo máx.	40 mm
Para diámetro de tubo mín.	34 mm
Rango de sujeción D máx.	40 mm
Rango de sujeción D mín.	34 mm
Rosca	M6
Superficie	Galvanizado por inmersión en caliente

Todos los tipos

Todos los tipos

Tipo	Rango de sujeción D mín.	Rango de sujeción D máx.	Máx. Par de apriete	Código	Cantidad	Mín. ud. de venta
BS-H1-M-12 FT	8 mm	12 mm	3 Nm	1186002	Unidad	100 Unidad
BS-H1-M-16 FT	12 mm	16 mm	3 Nm	1186009	Unidad	100 Unidad
BS-H1-M-22 FT	16 mm	22 mm	3 Nm	1186016	Unidad	100 Unidad
BS-H1-M-28 FT	22 mm	28 mm	3 Nm	1186022	Unidad	100 Unidad
BS-H1-M-34 FT	28 mm	34 mm	3 Nm	1186029	Unidad	100 Unidad
BS-H1-M-40 FT	34 mm	40 mm	3 Nm	1186036	Unidad	100 Unidad
BS-H1-M-46 FT	40 mm	46 mm	5 Nm	1186042	Unidad	100 Unidad
BS-H1-M-52 FT	46 mm	52 mm	5 Nm	1186049	Unidad	100 Unidad
BS-H1-M-58 FT	52 mm	58 mm	5 Nm	1186056	Unidad	100 Unidad
BS-H1-M-64 FT	58 mm	64 mm	5 Nm	1186062	Unidad	100 Unidad
BS-H1-M-70 FT	64 mm	70 mm	5 Nm	1186069	Unidad	50 Unidad
BS-H1-M-76 FT	70 mm	76 mm	5 Nm	1186076	Unidad	25 Unidad
BS-H1-M-82 FT	76 mm	82 mm	5 Nm	1186082	Unidad	25 Unidad
BS-H1-M-90 FT	82 mm	90 mm	5 Nm	1186089	Unidad	25 Unidad
BS-H1-M-100 FT	90 mm	100 mm	5 Nm	1186097	Unidad	25 Unidad
