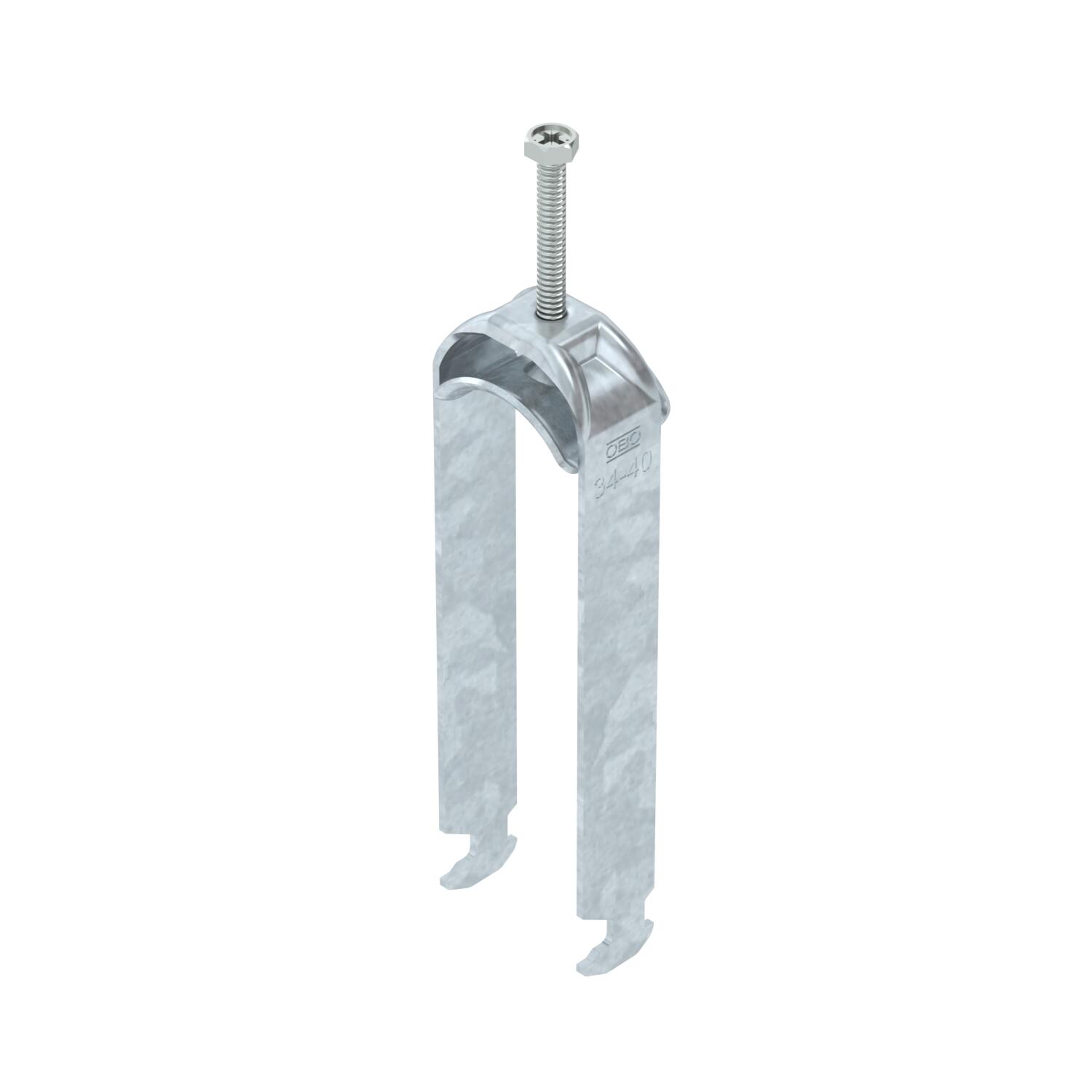

Abrazadera sobre perfil base H triple, mediacaña metálica, FT
Código 1186038 | EAN 4012196848690
- Descripción de producto
-
Descripción de producto
Abrazadera sobre perfil con base con cabeza de martillo, mediacaña metálica con bordes redondeados para proteger los cables. Para el montaje vertical y horizontal de 3 cables individuales en perfil tipo C. Para ancho de ranura de 16 - 17 mm. Con tornillo de 1 paso en la mediacaña, cabeza de tornillo hexagonal universal SW10, con ranura y ranura en cruz. Adecuado para montaje en zonas interiores y exteriores. Es conveniente separar varios cables mediante cañas dobles. Se recomienda el uso de una contra-caña.
-
- Datos técnicos
-
Datos técnicos
Accesorio de material Acero Accesorio de superficie Galvanizado en caliente Ancho de ranura 10 mm Con bandeja de plástico no Con bandeja metálica sí Con contramediacaña no Dimensión 34-40mm Espesor de chapa 2 mm Libre de halógenos sí Longitud, dimensiones exteriores 33 mm Mantenimiento de función sí Material Acero Material de la bandeja Acero Máx. Par de apriete 3 Nm Modo de montaje Perfiles en C Número de cables / tubos 3 Para carriles con ancho de ranura (con intervalo) máx. 17 mm Para carriles con ancho de ranura (con intervalo) mín. 16 mm Para diámetro de tubo máx. 40 mm Para diámetro de tubo mín. 34 mm Rango de sujeción D máx. 40 mm Rango de sujeción D mín. 34 mm Rosca M6 Superficie Galvanizado por inmersión en caliente Dimensiones

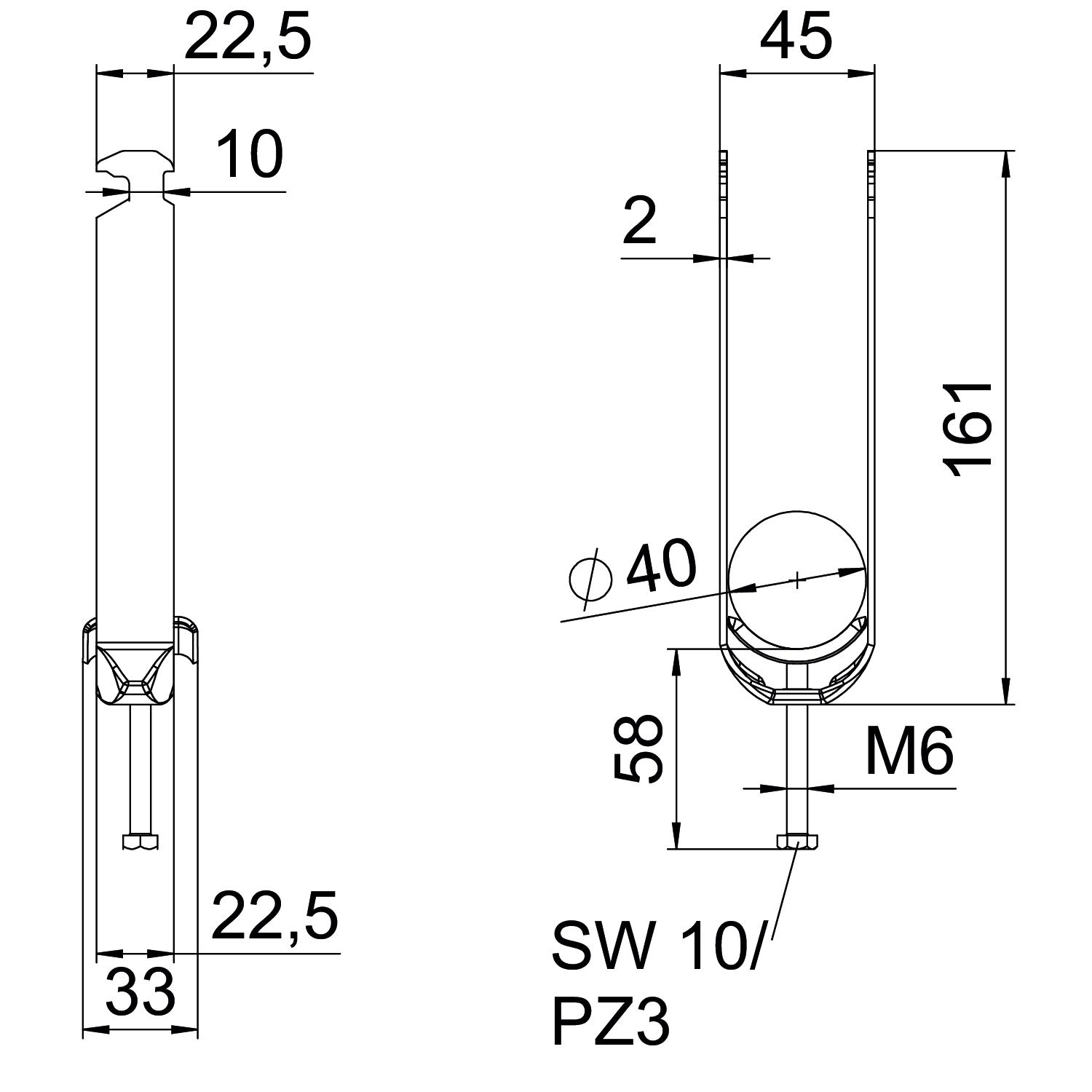

Altura 161 mm Ancho 45 mm Longitud 22,5 mm Medida A 22,5 mm Medida B 45 mm Medida C 33 mm Medida G (mm) M6 Medida H 161 mm Medida L 58 mm Medida t 2 mm - Todos los tipos
-
Todos los tipos
- Descargas
-
Hoja de datos BS-H3-M-40 FT / 1186038 , 0.30MB , pdfCatálogo Fastening materials , 19.78MB , pdfDeclaración de conformidad BS-H3-M-40 FT / 1186038 , 0.17MB , pdfInstrucciones de montaje Bügelschelle H-Fuß Metall , 3.04MB , pdf
