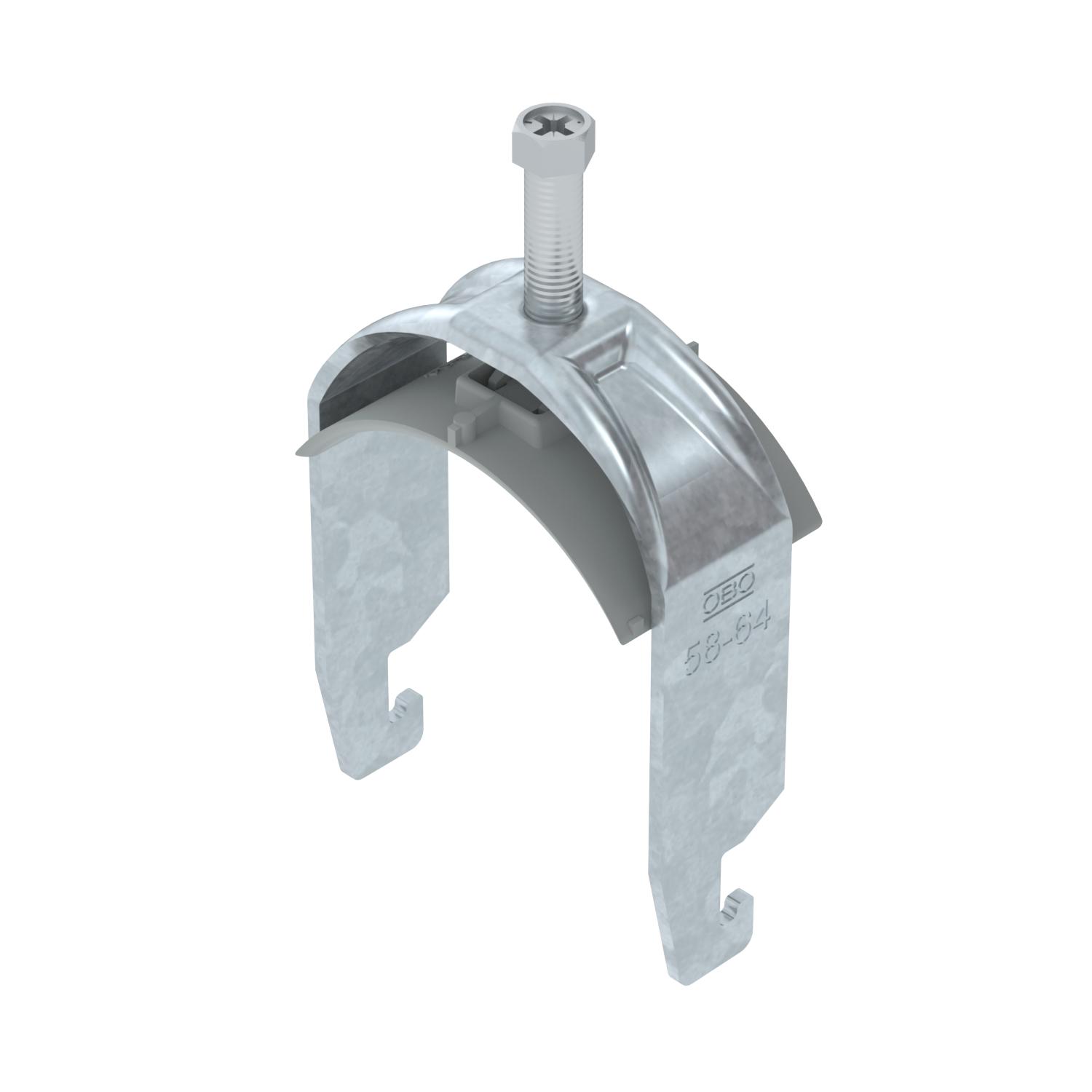

Abrazadera sobre perfil base U simple, mediacaña de plástico, FT 58 | 64 | 5

Abrazadera sobre perfil base U simple, mediacaña de plástico, FT

Código 1186762 | EAN 4012196851102

Código / Tipo

Rango de sujeción D mín.

Rango de sujeción D máx.

Máx. Par de apriete

Descripción de producto

Descripción de producto

Abrazadera sobre perfil con base U, mediacaña de plástico de polipropileno. Para el montaje vertical y horizontal de 1 cable individual en perfil tipo C. Para ancho de ranura de 18 - 22 mm. Con tornillo de 1 paso en la mediacaña, cabeza de tornillo hexagonal universal SW10, con ranura y ranura en cruz. Adecuado para montaje en zonas interiores y exteriores. Se recomienda el uso de una contra-caña.

Datos técnicos

Datos técnicos

Accesorio de material	Acero
Accesorio de superficie	Galvanizado en caliente
Altura	95 mm
Ancho	70 mm
Ancho de ranura	10 mm
Calidad de material de la bandeja	Polipropileno
Con bandeja de plástico	sí
Con contramediacaña	no
Dimensión	58-64mm
Espesor de chapa	2,5 mm
Libre de halógenos	sí
Longitud	25 mm
Longitud, dimensiones exteriores	40 mm
Material	Acero
Material de la bandeja	Plástico
Máx. Par de apriete	5 Nm
Medida A	25 mm

Medida B	70 mm
Medida C	40 mm
Medida G (mm)	M8
Medida H	95 mm
Medida L	45 mm
Medida t	2,5 mm
Modo de montaje	Perfiles en C
Número de cables / tubos	1
Para carriles con ancho de ranura (con intervalo) máx.	22 mm
Para carriles con ancho de ranura (con intervalo) mín.	18 mm
Para diámetro de tubo máx.	64 mm
Para diámetro de tubo mín.	58 mm
Rango de sujeción D máx.	64 mm
Rango de sujeción D mín.	58 mm
Rosca	M8
Superficie	Galvanizado por inmersión en caliente

Todos los tipos

Todos los tipos

Tipo	Rango de sujeción D mín.	Rango de sujeción D máx.	Máx. Par de apriete	Código	Cantidad	Mín. ud. de venta
BS-U1-K-12 FT	8 mm	12 mm	3 Nm	1186702	Unidad	100 Unidad
BS-U1-K-16 FT	12 mm	16 mm	3 Nm	1186709	Unidad	100 Unidad
BS-U1-K-22 FT	16 mm	22 mm	3 Nm	1186716	Unidad	100 Unidad
BS-U1-K-28 FT	22 mm	28 mm	3 Nm	1186722	Unidad	100 Unidad
BS-U1-K-34 FT	28 mm	34 mm	3 Nm	1186729	Unidad	100 Unidad
BS-U1-K-40 FT	34 mm	40 mm	3 Nm	1186736	Unidad	100 Unidad
BS-U1-K-46 FT	40 mm	46 mm	5 Nm	1186742	Unidad	100 Unidad
BS-U1-K-52 FT	46 mm	52 mm	5 Nm	1186749	Unidad	100 Unidad
BS-U1-K-58 FT	52 mm	58 mm	5 Nm	1186756	Unidad	100 Unidad
BS-U1-K-64 FT	58 mm	64 mm	5 Nm	1186762	Unidad	100 Unidad
BS-U1-K-70 FT	64 mm	70 mm	5 Nm	1186769	Unidad	50 Unidad
BS-U1-K-76 FT	70 mm	76 mm	5 Nm	1186776	Unidad	25 Unidad
BS-U1-K-82 FT	76 mm	82 mm	5 Nm	1186782	Unidad	25 Unidad
BS-U1-K-90 FT	82 mm	90 mm	5 Nm	1186789	Unidad	25 Unidad
BS-U1-K-100 FT	90 mm	100 mm	5 Nm	1186797	Unidad	25 Unidad
