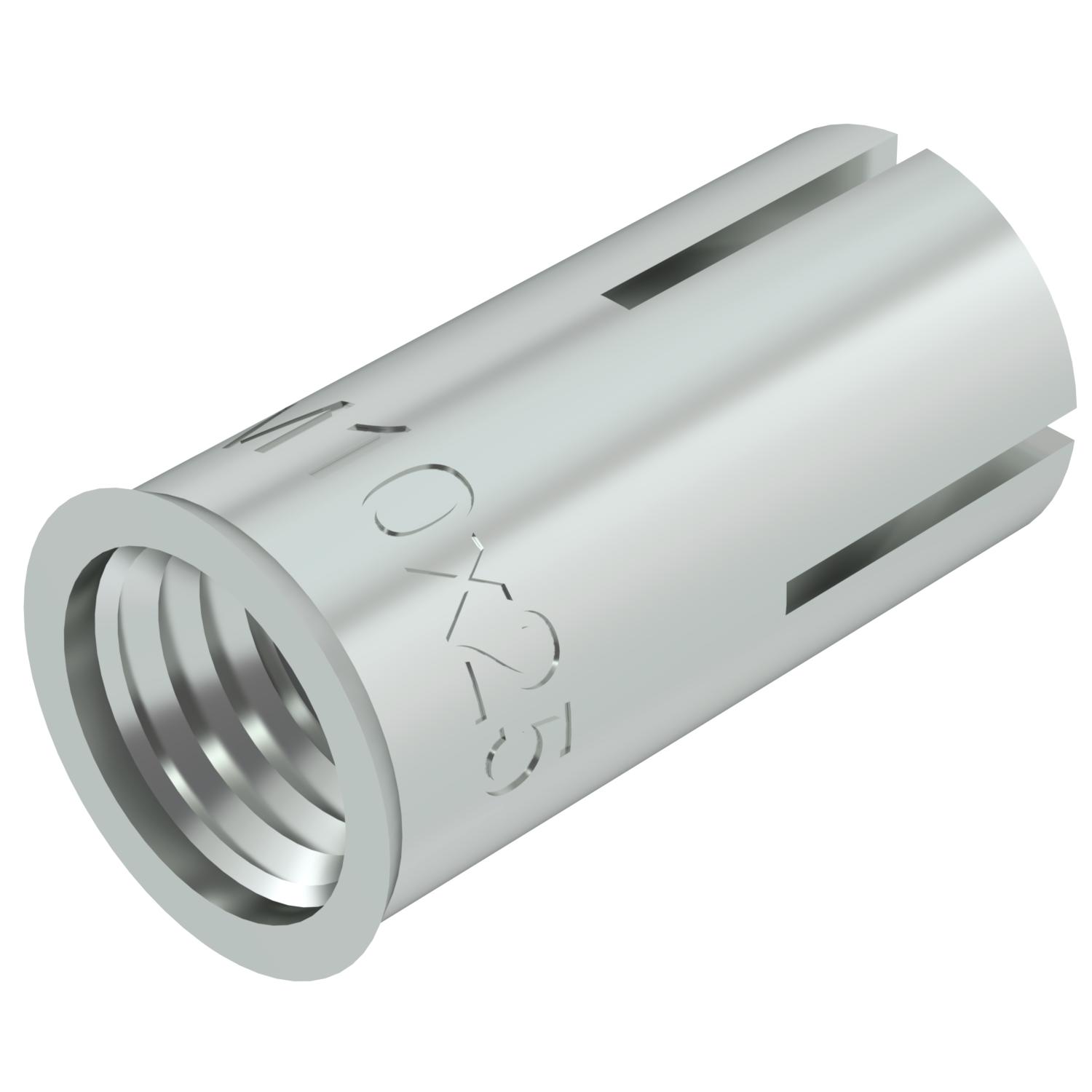

Anclaje de impacto, modelo con collarín
Código 3492022 | EAN 4012196709625
- Descripción de producto
-
Descripción de producto
Anclaje de impacto para la fijación individual de sistemas no portantes en hormigón no fisurado y para la fijación múltiple en hormigón fisurado y no fisurado.
Probado según técnica de protección contra el fuego, clase de resistencia al fuego R 120 según autorización técnica europea ETA-02/0020 (opc. 7) y autorización técnica europea ETA-05/0116.
Montaje con herramienta de marcado y expansión.
-
- Datos técnicos
-
Datos técnicos
Apropiado para material de construcción Hormigón Autorizaciones disponibles sí Autorroscante no Diámetro del orificio mín. 12 mm Dimensión 10x25 Dispositivo de fijación Otros Material Acero Modo de montaje taco, anclaje Fijación previa Profundidad de roscado máx. 12 mm Profundidad de roscado mín. 10 mm Profundidad del agujero 25 mm Rango cargas admisibles zona de tensión 2,1 Rosca M10 Rosca métrica 10 Superficie electrozincado Versión Percusión Dimensiones

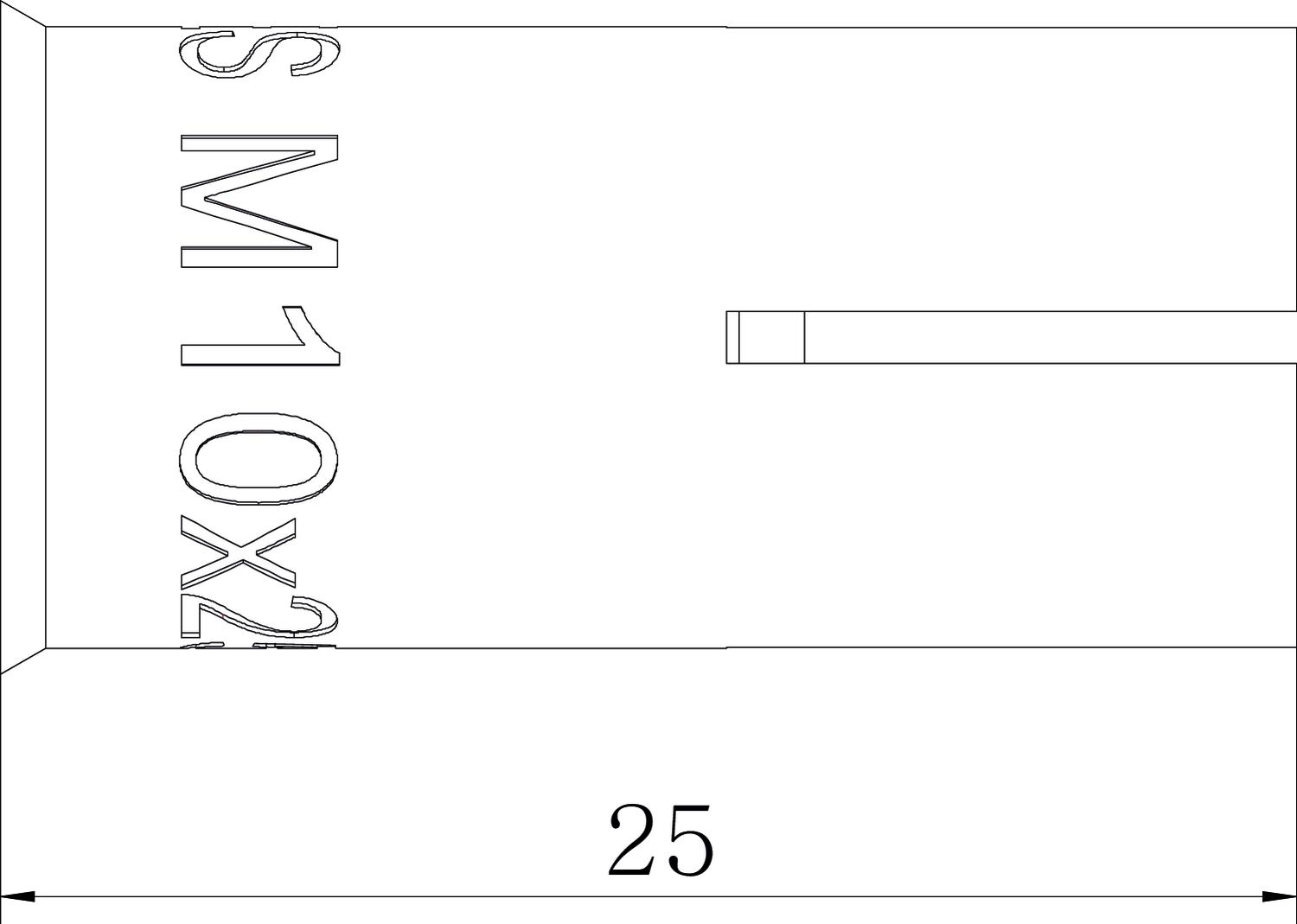

Longitud 25 mm Medida L 25 mm - Todos los tipos
-
Todos los tipos
- Descargas
-
Hoja de datos ES M 10x25 / 3492022 , 0.19MB , pdfDeclaración de conformidad ES M 10x25 / 3492022 , 0.30MB , pdfCertificado de homologación Autorización Técnica Europea MKT Fijación múltiple de anclaje de impacto E, ES , 4.00MB , pdfCertificado de homologación Autorización Técnica Europea MKT Fijación simple de anclaje de impacto E, ES , 2.59MB , pdfInstrucciones de montaje KTS mounting instructions Version 1.1 applicable for all OBO cable support systems , 2.00MB , pdfInstrucciones de montaje Instrucciones de montaje de anclaje para falsos techos Easy , 0.98MB , pdfInstrucciones de montaje Instrucciones de montaje del anclaje de impacto E , 0.98MB , pdf
