Arandela 9 | | 4,3 | 0,8 | M4

morepic-1

morepic-2

Arandela

Código 3402045 | EAN 4012195299899

Código / Tipo

Medida d mín.

Medida d

Medida h

Rosca

Descripción de producto

Descripción de producto

Arandela según DIN 125, tipo A para aplicación universal.

Datos técnicos

Datos técnicos

Dimensión	M4
endurecido	no
Facetado	no
Forma del orificio	redondo

Grosor del material	0,8 mm
Material	Acero
Rosca	M4
Superficie	electrozincado

Dimensiones

Medida d	4,3 mm
Medida d mín.	9 mm

Medida h	0,8 mm

Todos los tipos

Todos los tipos

Tipo	Medida d mín.	Medida d	Medida h	Rosca	Código	Cantidad	Mín. ud. de venta
WS M4 D09 G	9 mm	4,3 mm	0,8 mm	M4	3402045	Unidad	100 Unidad
WS M6 D12 G	12 mm	6,4 mm	1,6 mm	M6	3402061	Unidad	100 Unidad
WS M8 D16 G	16 mm	8,4 mm	1,6 mm	M8	3402088	Unidad	100 Unidad
WS M10 D20 G	20 mm	10,5 mm	2 mm	M10	3402096	Unidad	100 Unidad
WS M12 D24 G	24 mm	13 mm	2,5 mm	M12	3402126	Unidad	100 Unidad

Descargas

Hoja de datos WS M4 D09 G / 3402045 , 0.15MB , pdf

Guía Protección contra incendios en electrotecnia: una guía para instalaciones de edificios a prueba de incendios , 2.00MB , pdf

Folleto Zwischendeckeninstallationen , 2.70MB , pdf

Catálogo Fastening materials , 19.78MB , pdf

Declaración de conformidad WS M4 D09 G / 3402045 , 0.06MB , pdf

Descargar

REACH Declaración de conformidad WS M4 D09 G / 3402045 , 0.12MB , pdf

Descargar

RoHS Declaración de conformidad WS M4 D09 G / 3402045 , 0.12MB , pdf

Descargar

Gráfico del producto WS M4 D09 G / 3402045, 16.16 kB, jpg

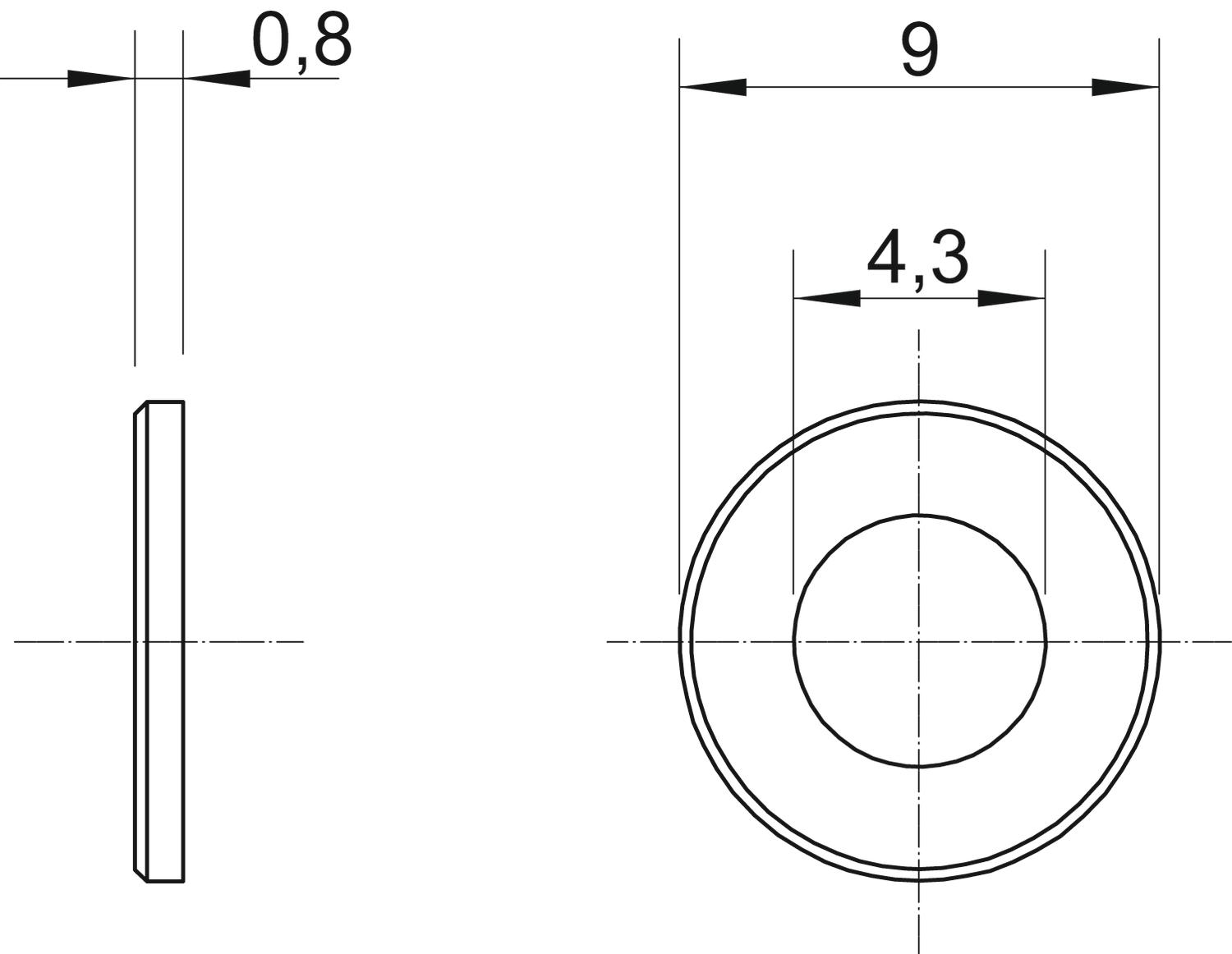

Dibujo acotado WS M4 D09 G / 3402045, 61.66 kB, jpg

WS M4 D09 G / 3402045
