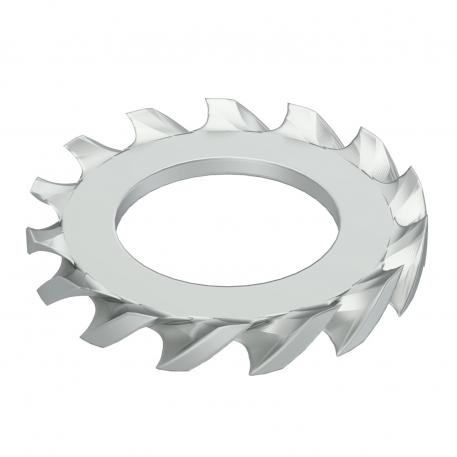

Arandela dentada DIN 6798 G 15 | 8,4 | 2,4 | M8

morepic-1

morepic-2

Arandela dentada DIN 6798 G

Código 3404080 | EAN 4012195301691

Código / Tipo

Medida d mín.

Medida d

Medida h

Rosca

Descripción de producto

Descripción de producto

Arandela de abanico según DIN 6798 forma A

Datos técnicos

Dimensiones

Altura	2,4 mm
Diámetro	15 mm
Diámetro exterior	15 mm
Diámetro interno	0,33 mm
Dimensión	M8
Espesor de chapa	0,09 in
Grosor	2,4 mm
Material	Acero

Medida d	8,4 mm
Medida d máx.	15 mm
Medida d mín.	15 mm
Medida h	2,4 mm
Rosca	M8
Superficie	electrozincado
Versión arandela de seguridad	dentado exterior abierto

Todos los tipos

Todos los tipos

Tipo	Medida d mín.	Medida d	Medida h	Rosca	Código	Cantidad	Mín. ud. de venta
SWS M5 G	10 mm	5,3 mm	1,8 mm	M5	3404056	Unidad	1000 Unidad
SWS M6 G	11 mm	6,4 mm	2,1 mm	M6	3404064	Unidad	1000 Unidad
SWS M8 G	15 mm	8,4 mm	2,4 mm	M8	3404080	Unidad	100 Unidad
SWS M10 G	18 mm	10,5 mm	2,7 mm	M10	3404102	Unidad	100 Unidad
SWS M12 G	20,5 mm	13 mm	3 mm	M12	3404129	Unidad	100 Unidad

Descargas

Hoja de datos SWS M8 G / 3404080 , 0.11MB , pdf

Catálogo Fastening materials , 19.78MB , pdf

Declaración de conformidad SWS M8 G / 3404080 , 0.06MB , pdf

Descargar

REACH Declaración de conformidad SWS M8 G / 3404080 , 0.12MB , pdf

Descargar

RoHS Declaración de conformidad SWS M8 G / 3404080 , 0.12MB , pdf

Descargar

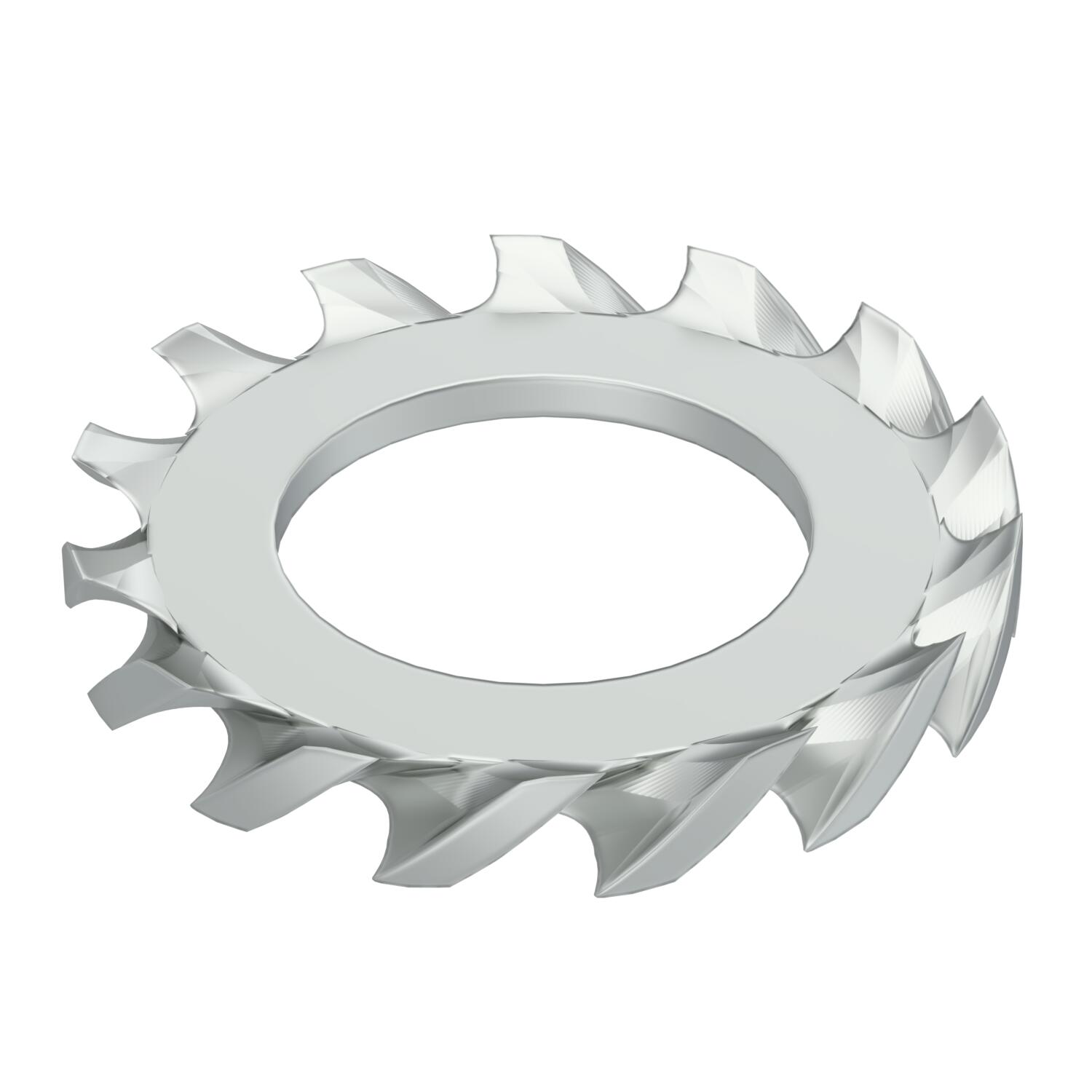

Gráfico del producto SWS M8 G / 3404080, 12.75 kB, jpg

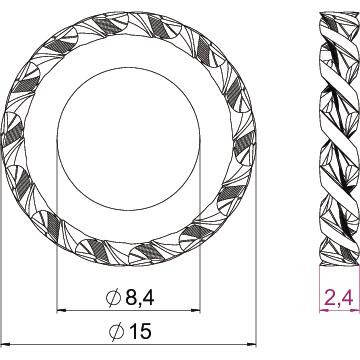

Dibujo acotado SWS M8 G / 3404080, 81.56 kB, jpg

SWS M8 G / 3404080
