Nota: Este articulo está descontinuado.

Bandeja de escalera con peldaño en Z, estándar A2 3000 | 200 | 5 | no

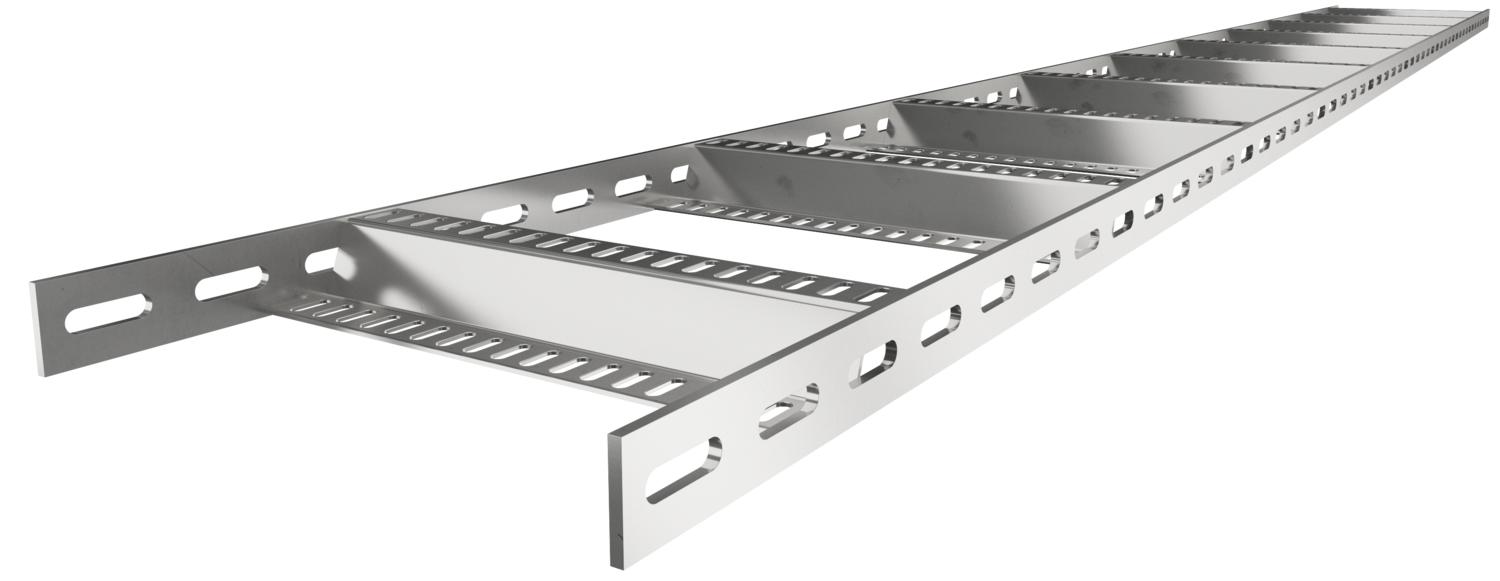

Bandeja de escalera con peldaño en Z, estándar A2

Código 7098194 | EAN 4012195708292

Código / Tipo

Longitud	3000 mm

Ancho

Espesor	5 mm

Mantenimiento de función	no

Volver a resumen

Descripción de producto

Descripción de producto

Bandeja de escalera para barcos ligera, con barra lateral perforada de ala 40 mm con peldaños en forma de Z soldados y perforados. Carga probada según CEI en combinación con conector SLV.

Datos técnicos

Datos técnicos

Acero inoxidable, barnizado	sí
Altura	40 mm
Ancho	200 mm
Color	acero inoxidable
Dimensión	40x210x3000
Distancia de sujeción 1,5 m	2,8 kN/m
Distancia de sujeción 2,0 m	1,5 kN/m
Distancia de sujeción 2,5 m	0,8 kN/m
Distancia de sujeción 3,0 m	0,5 kN/m
Distancia entre peldaños	300 mm
Espesor	5 mm
Fijación del peldaño	Soldado

Huella de CO₂ (GWP) Cradle-to-Gate	22,7571 kg CO₂e / 1 Metro
Longitud	3000 mm
Mantenimiento de función	no
Material	Acero inoxidable 1.4301
Medida B	210 mm
Modelo de peldaños	Perfil perforado
Modelo de perfil lateral	Perfil plano
Perforación lateral	sí
Superficie	Pulido, con tratamiento posterior
Tamaño	40x200
Tipo vano ancho	no

Datos técnicos

Diagrama de carga bandeja de escalera tipo SLZ A2 A4

Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Esquema de carga para procesos de comprobación

Todos los tipos

Todos los tipos

Tipo	Longitud	Ancho	Espesor	Mantenimiento de función	Código	Cantidad	Mín. ud. de venta
SLZ 200 A2	3000 mm	200 mm	5 mm	no	7098194	m	3 m
SLZ 300 A2	3000 mm	300 mm	5 mm	no	7098196	m	3 m
SLZ 500 A2	3000 mm	500 mm	5 mm	no	7098200	m	3 m
SLZ 600 A2	3000 mm	600 mm	5 mm	no	7098202	m	3 m
