Bandeja de escalera con peldaño en Z, para cargas ligeras FT 3000 | 400 | 3 | no

Bandeja de escalera con peldaño en Z, para cargas ligeras FT

Código 7098010 | EAN 4012195707714

Código / Tipo

Longitud	3000 mm

Ancho

Espesor	3 mm

Mantenimiento de función	no

Descripción de producto

Descripción de producto

Bandeja de escalera para barcos ligera, con barra lateral perforada de ala 35 mm con peldaños en forma de Z soldados y perforados. Carga probada según CEI en combinación con conector SLV.

Datos técnicos

Datos técnicos

Acero inoxidable, barnizado	no
Altura	35 mm
Ancho	400 mm
Dimensión	35x406x3000
Distancia de sujeción 1,5 m	1,5 kN/m
Distancia de sujeción 2,0 m	0,85 kN/m
Distancia de sujeción 2,5 m	0,35 kN/m
Distancia de sujeción 3,0 m	0,25 kN/m
Distancia entre peldaños	300 mm
Espesor	3 mm
Fijación del peldaño	Soldado

Longitud	3000 ft
Longitud	3000 mm
Mantenimiento de función	no
Material	Acero
Medida B	406 mm
Modelo de peldaños	Perfil perforado
Modelo de perfil lateral	Perfil plano
Perforación lateral	sí
Superficie	Galvanizado por inmersión en caliente
Tamaño	35x400
Tipo vano ancho	no

Datos técnicos

Diagrama de carga bandeja de escalera tipo SLZ L

Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos
Esquema de carga para procesos de comprobación

Todos los tipos

Todos los tipos

Tipo	Longitud	Ancho	Espesor	Mantenimiento de función	Código	Cantidad	Mín. ud. de venta
SLZ L 100 FT	3000 mm	100 mm	3 mm	no	7098002	m	3 m
SLZ L 200 FT	3000 mm	200 mm	3 mm	no	7098006	m	3 m
SLZ L 300 FT	3000 mm	300 mm	3 mm	no	7098008	m	3 m
SLZ L 400 FT	3000 mm	400 mm	3 mm	no	7098010	m	3 m
SLZ L 500 FT	3000 mm	500 mm	3 mm	no	7098012	m	3 m
SLZ L 600 FT	3000 mm	600 mm	3 mm	no	7098014	m	3 m

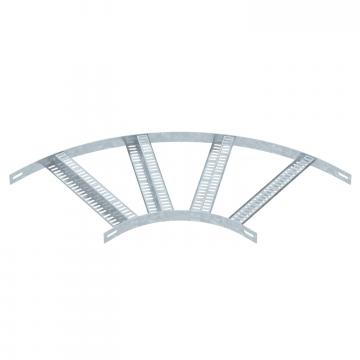

Accesorios
