Descripción de producto

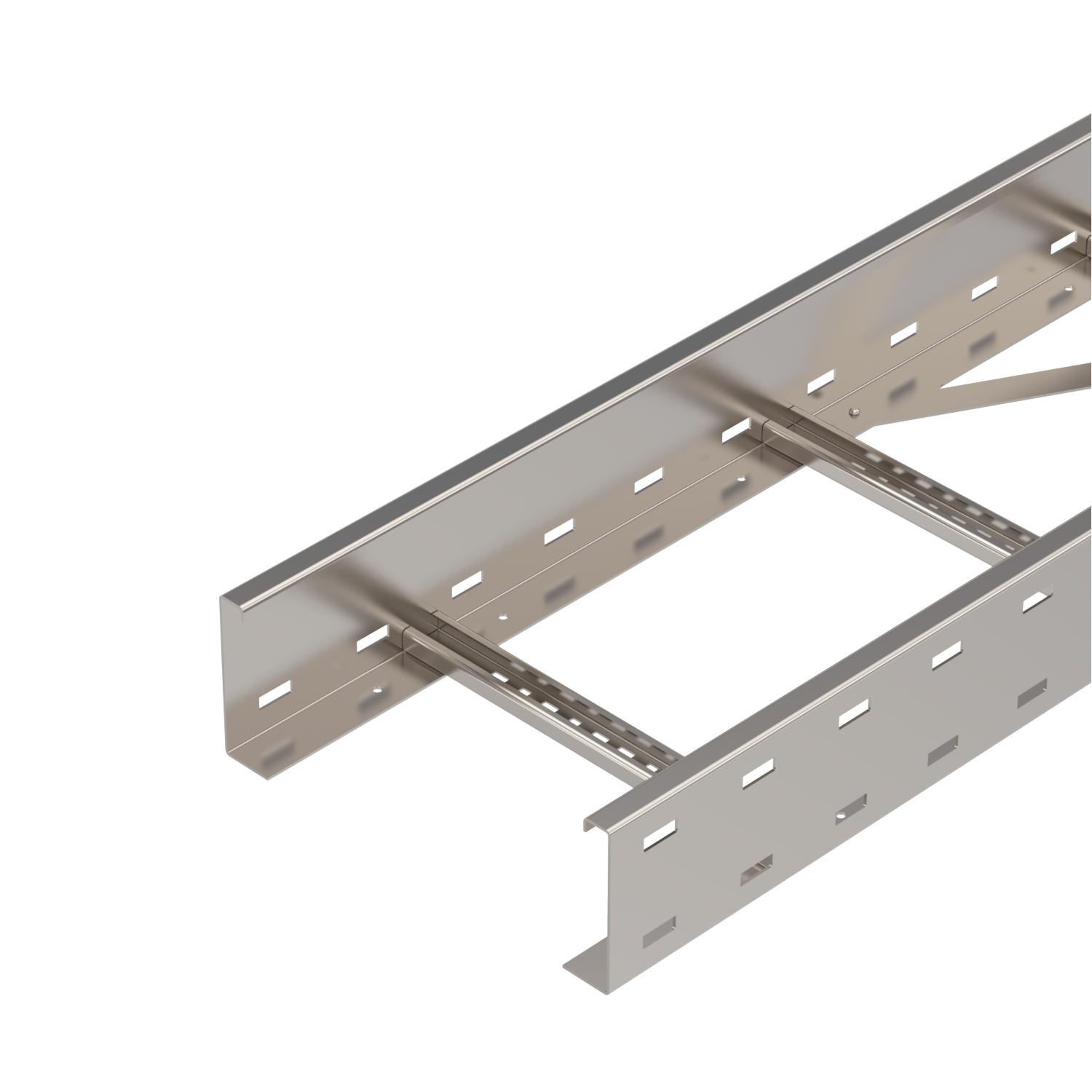

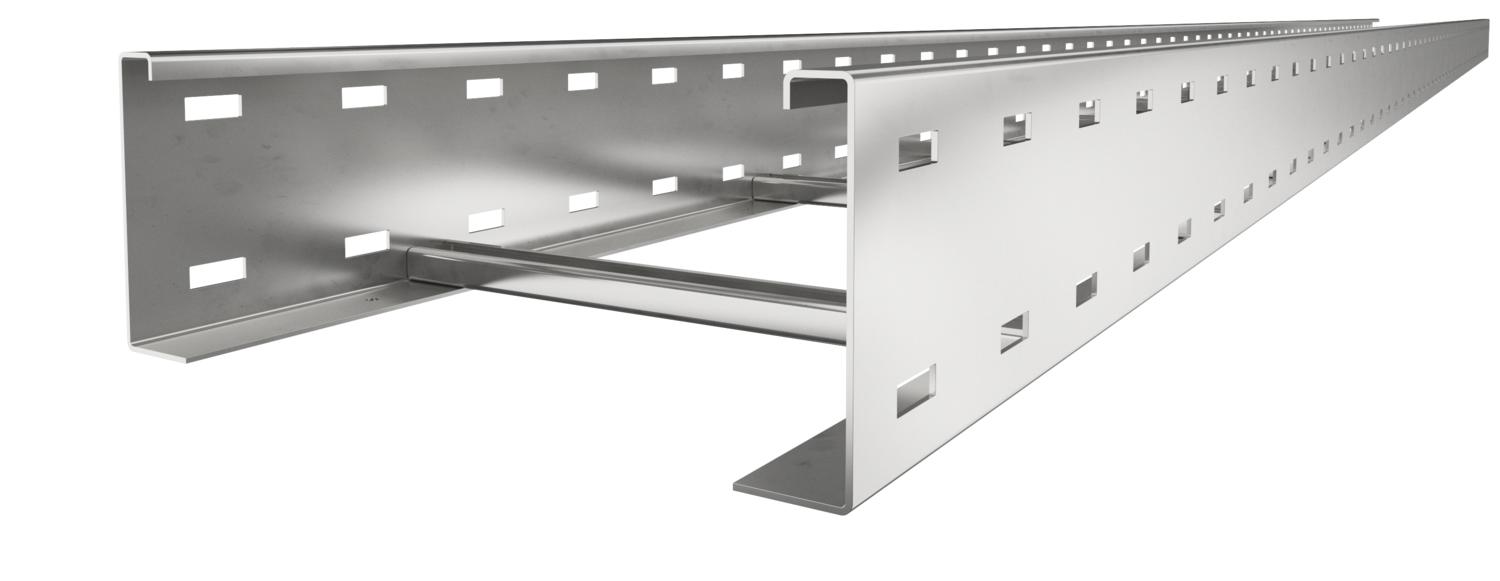

Bandeja de escalera de vano ancho con ala lateral perforada de altura 110 mm. Fijación de cables y tubos con abrazadera tipo 2056.
Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.
- Datos técnicos
-
Datos técnicos
Acero inoxidable, barnizado no Dimensión 110x300x6000 Espesor 2 mm Mantenimiento de función no Material Acero inoxidable 1.4301 Modelo de peldaños Perfil sin perforar Modelo de perfil lateral Perfil (abierto) Perforación lateral sí Sección efectiva 28100 mm² Sección efectiva 281 cm² Superficie Pulido, con tratamiento posterior Tamaño 110x300 Tipo vano ancho sí Dimensiones

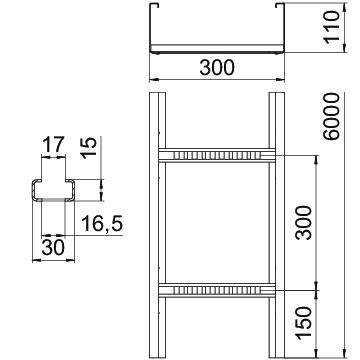

Altura 110 mm Ancho 300 mm Longitud 6000 ft Longitud 6000 mm Medida B 300 mm Medida de la ranura del peldaño 17,00 Medida L 6000 mm Cargas
Distancia de sujeción 3,0 m 2,3 kN/m Distancia de sujeción 3,5 m 1,9 kN/m Distancia de sujeción 4,0 m 1,6 kN/m Distancia de sujeción 4,5 m 1,33 kN/m Distancia de sujeción 5,0 m 1,1 kN/m Distancia de sujeción 6,0 m 0,8 kN/m Distancia de sujeción 7,0 m 0,4 kN/m Datos técnicos
Diagrama de carga bandeja de escalera de vano ancho WKLG 110.
- Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
- Distancia entre los apoyos en m
- Flexión de la barra en mm a kN/m permitidos.
- Esquema de carga para procesos de comprobación
- La curva de carga con bandejas portacables en mm
- Curva de flexión de la barra según la distancia entre apoyos
- Todos los tipos
- Descargas
-
Hoja de datos WKLG 1130 A2 / 6311206 , 0.30MB , pdfDeclaración de conformidad WKLG 1130 A2 / 6311206 , 0.16MB , pdfREACH Declaración de conformidad WKLG 1130 A2 / 6311206 , 0.12MB , pdfRoHS Declaración de conformidad WKLG 1130 A2 / 6311206 , 0.12MB , pdfInforme de sostenibilidad Informe de sostenibilidad de los sistemas de bandejas portacables , 2.00MB , pdfInstrucciones de montaje KTS mounting instructions Version 1.1 applicable for all OBO cable support systems , 2.00MB , pdf
