- Descripción de producto
-
Descripción de producto

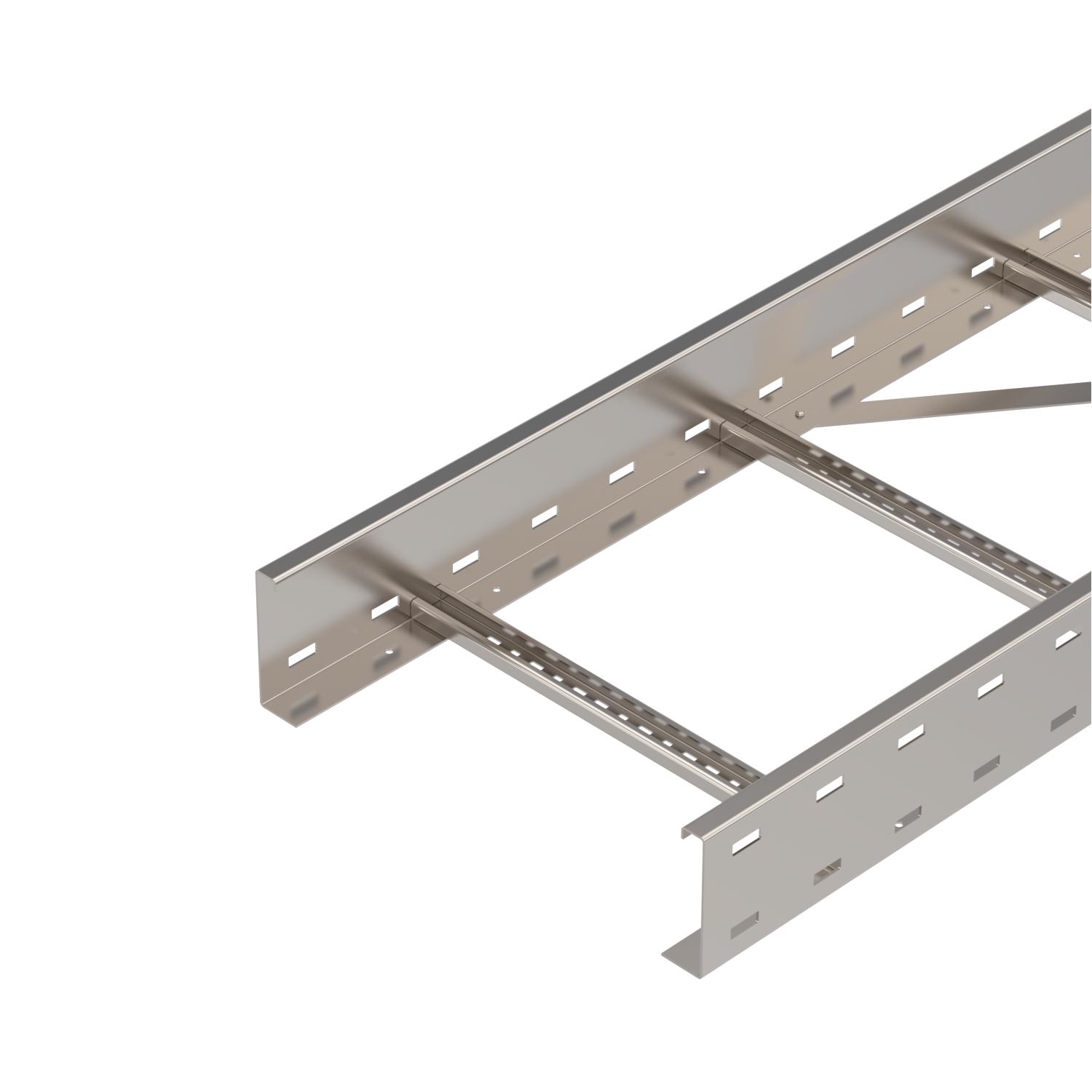

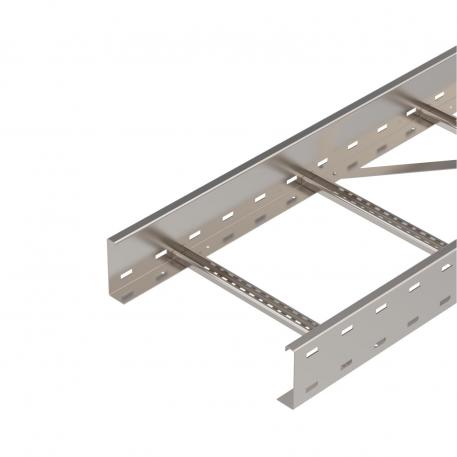

Bandeja de escalera de vano ancho con ala lateral perforada de altura 110 mm. Fijación de cables y tubos con abrazadera tipo 2056.
Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.
-
- Datos técnicos
-
Datos técnicos

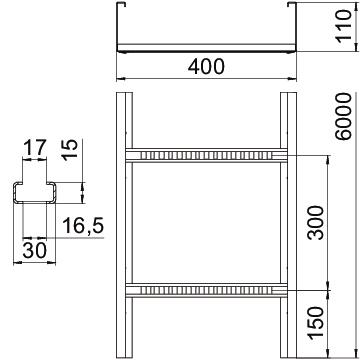

Acero inoxidable, barnizado no Dimensión 110x400x6000 Espesor 2 mm Mantenimiento de función no Material Acero inoxidable 1.4301 Modelo de peldaños Perfil sin perforar Modelo de perfil lateral Perfil (abierto) Perforación lateral sí Sección efectiva 376 cm² Sección efectiva 37600 mm² Superficie Pulido, con tratamiento posterior Tamaño 110x400 Tipo vano ancho sí Dimensiones
Altura 110 mm Ancho 400 mm Longitud 6000 mm Longitud 6000 ft Medida B 400 mm Medida de la ranura del peldaño 17,00 Medida L 6000 mm Cargas
Distancia de sujeción 3,0 m 2,3 kN/m Distancia de sujeción 3,5 m 2,25 kN/m Distancia de sujeción 4,0 m 2,1 kN/m Distancia de sujeción 4,5 m 1,83 kN/m Distancia de sujeción 5,0 m 1,5 kN/m Distancia de sujeción 6,0 m 1 kN/m Distancia de sujeción 7,0 m 0,7 kN/m Datos técnicos
Diagrama de carga bandeja de escalera de vano ancho WKLG 110.
-
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
-
Distancia entre los apoyos en m
-
Flexión de la barra en mm a kN/m permitidos.
-
Esquema de carga para procesos de comprobación
-
La curva de carga con bandejas portacables en mm
-
Curva de flexión de la barra según la distancia entre apoyos
-
