Bandeja de escalera de amplios vanos WKLG 110 A2 6000 | 600 | 2 | no

Bandeja de escalera de amplios vanos WKLG 110 A2

Código 6311218 | EAN 4012195037323

Código / Tipo

Longitud	6000 mm

Ancho

Espesor	2 mm

Mantenimiento de función	no

Descripción de producto

Descripción de producto

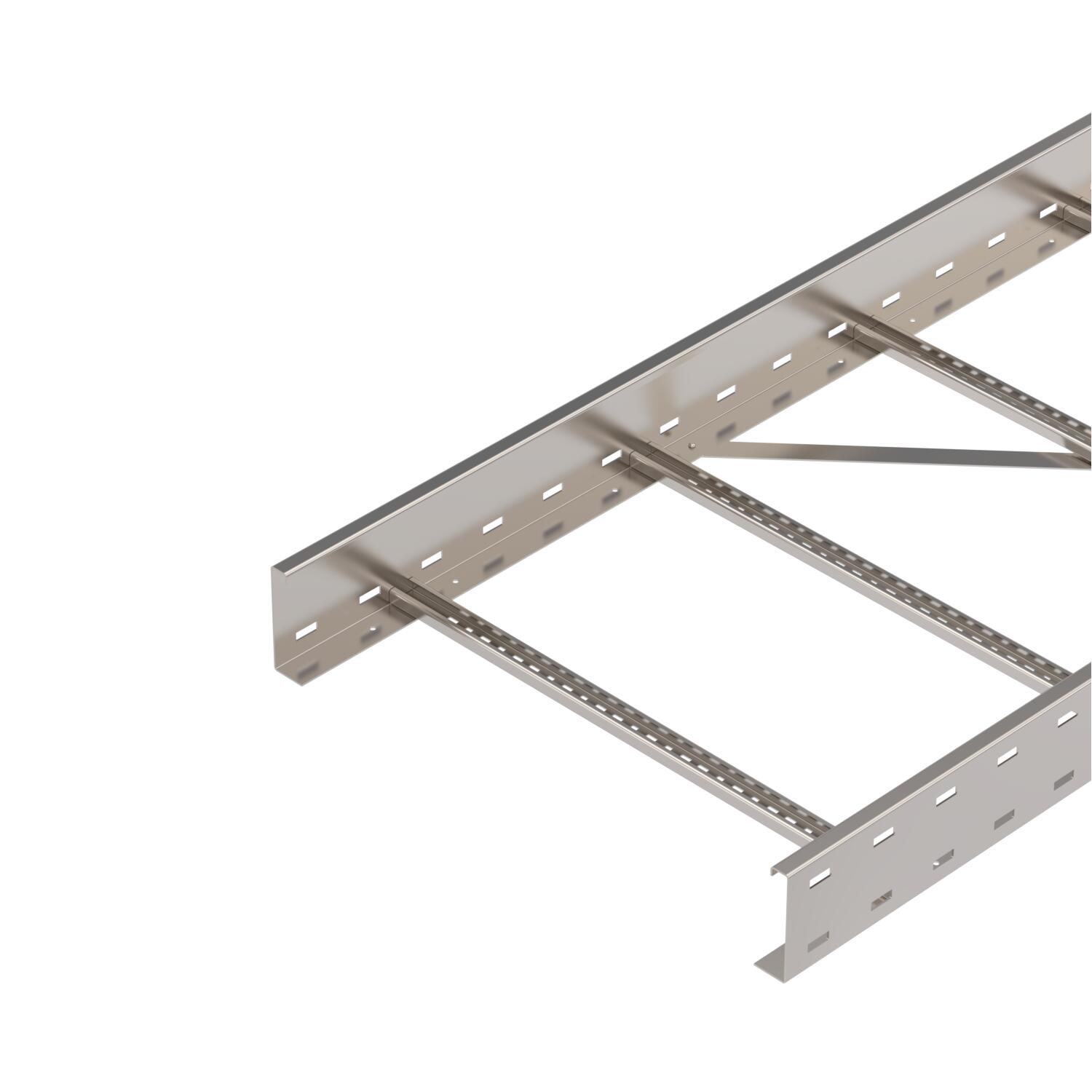

Bandeja de escalera de vano ancho con ala lateral perforada de altura 110 mm. Fijación de cables y tubos con abrazadera tipo 2056.

Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.

Datos técnicos

Datos técnicos

Acero inoxidable, barnizado	no
Altura	110 mm
Ancho	600 mm

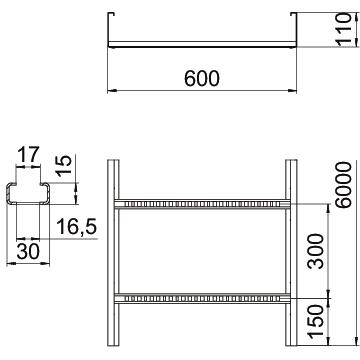

Dimensión	110x600x6000
Distancia de sujeción 3,0 m	2,3 kN/m
Distancia de sujeción 3,5 m	2,25 kN/m
Distancia de sujeción 4,0 m	2,1 kN/m
Distancia de sujeción 4,5 m	1,83 kN/m
Distancia de sujeción 5,0 m	1,5 kN/m
Distancia de sujeción 6,0 m	1 kN/m
Distancia de sujeción 7,0 m	0,7 kN/m
Espesor	2 mm
Longitud	6000 mm
Longitud	6000 ft

Mantenimiento de función	no
Material	Acero inoxidable 1.4301
Medida B	600 mm
Medida de la ranura del peldaño	17,00
Medida L	6000 mm
Modelo de peldaños	Perfil sin perforar
Modelo de perfil lateral	Perfil (abierto)
Perforación lateral	sí
Sección efectiva	56600 mm²
Sección efectiva	566 cm²
Superficie	Pulido, con tratamiento posterior
Tamaño	110x600
Tipo vano ancho	sí

Datos técnicos

Diagrama de carga bandeja de escalera de vano ancho WKLG 110.

Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos

Todos los tipos

Todos los tipos

Tipo	Longitud	Ancho	Espesor	Mantenimiento de función	Código	Cantidad	Mín. ud. de venta
WKLG 1120 A2	6000 mm	200 mm	2 mm	no	6311202	m	6 m
WKLG 1130 A2	6000 mm	300 mm	2 mm	no	6311206	m	6 m
WKLG 1140 A2	6000 mm	400 mm	2 mm	no	6311210	m	6 m
WKLG 1150 A2	6000 mm	500 mm	2 mm	no	6311214	m	6 m
WKLG 1160 A2	6000 mm	600 mm	2 mm	no	6311218	m	6 m

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Unión recta A2	WRVL 110 A2	6091229	Unidad	2 Unidad
Curva de 90° 110A4	WLB 90 116 A4	6312558	Unidad	1 Unidad
Tapa con tornillo giratorio A2	WDRL 1116 60 A2	6227368	m	3 m
Tabique separador 85 A2	TSG 85 A2	6062173	m	3 m
Placa de salida de cables A2	LAB 60 A2	7164068	Unidad	15 Unidad
