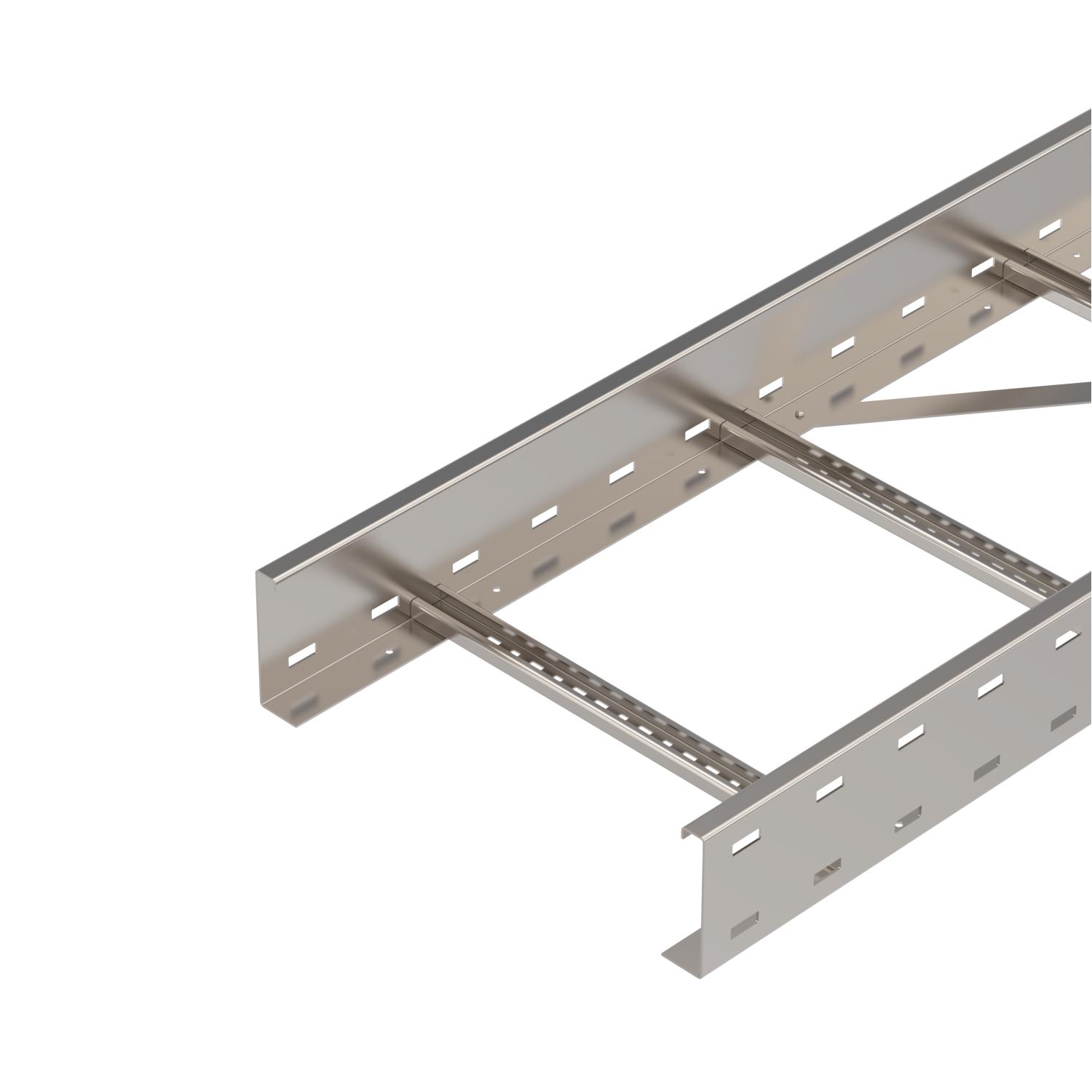

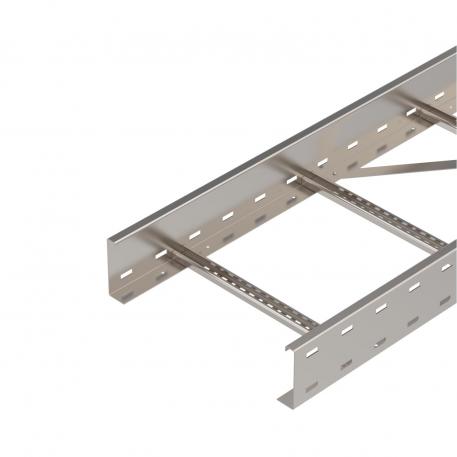

Bandeja de escalera de amplios vanos WKLG 110 A4
Código 6311229 | EAN 4012195403135
- Descripción de producto
-
Descripción de producto
Bandeja de escalera de vano ancho con ala lateral perforada de altura 110 mm. Fijación de cables y tubos con abrazadera tipo 2056.
Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.
-
- Datos técnicos
-
Datos técnicos
Acero inoxidable, barnizado no Dimensión 110x400x6000 Espesor 2 mm Mantenimiento de función no Material Acero inoxidable 1.4571 Modelo de peldaños Perfil sin perforar Modelo de perfil lateral Perfil (abierto) Perforación lateral sí Sección efectiva 376 cm² Sección efectiva 37600 mm² Superficie Pulido, con tratamiento posterior Tamaño 110 x 400 Tipo vano ancho sí Dimensiones

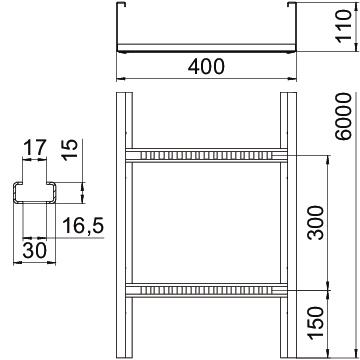

Altura 110 mm Ancho 400 mm Longitud 6000 mm Longitud 6000 ft Medida B 400 mm Medida de la ranura del peldaño 17,00 Medida L 6000 mm Cargas
Distancia de sujeción 3,0 m 2,3 kN/m Distancia de sujeción 3,5 m 1,9 kN/m Distancia de sujeción 4,0 m 1,6 kN/m Distancia de sujeción 4,5 m 1,33 kN/m Distancia de sujeción 5,0 m 1,1 kN/m Distancia de sujeción 6,0 m 0,8 kN/m Distancia de sujeción 7,0 m 0,4 kN/m Datos técnicos
Diagrama de carga bandeja de escalera de vano ancho WKLG 110.
-
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
-
Distancia entre los apoyos en m
-
Flexión de la barra en mm a kN/m permitidos.
-
Esquema de carga para procesos de comprobación
-
La curva de carga con bandejas portacables en mm
-
Curva de flexión de la barra según la distancia entre apoyos
-
- Todos los tipos
-
Accesorios del sistema
Productos Tipo Código Cantidad Mín. ud. de venta
Unión recta A4
WRVL 110 A4 6091234 2 Unidad
Curva de 90° 110A4
WLB 90 114 A4 6312554 1 Unidad Accesorios de montaje
Productos Tipo Código Cantidad Mín. ud. de venta
Pieza de sujeción del tabique separador A2
KS KL A2 6062284 30 Unidad - Descargas
-
