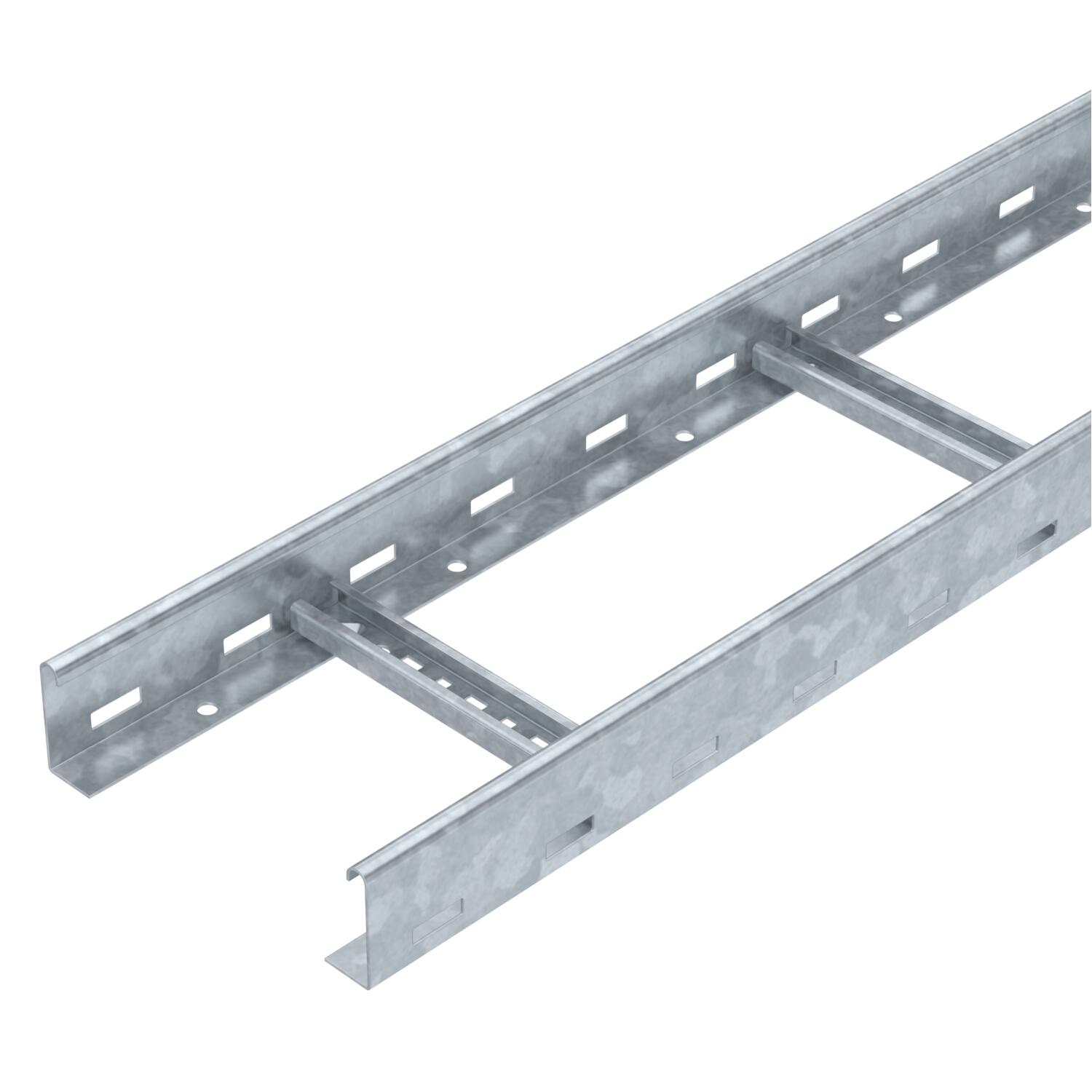

Bandeja de escalera LCIS 60, 3 m C30 FT

Código 6209721 | EAN 4012196431731

3000 mm
1,5 mm
no
Descripción de producto
Descripción de producto

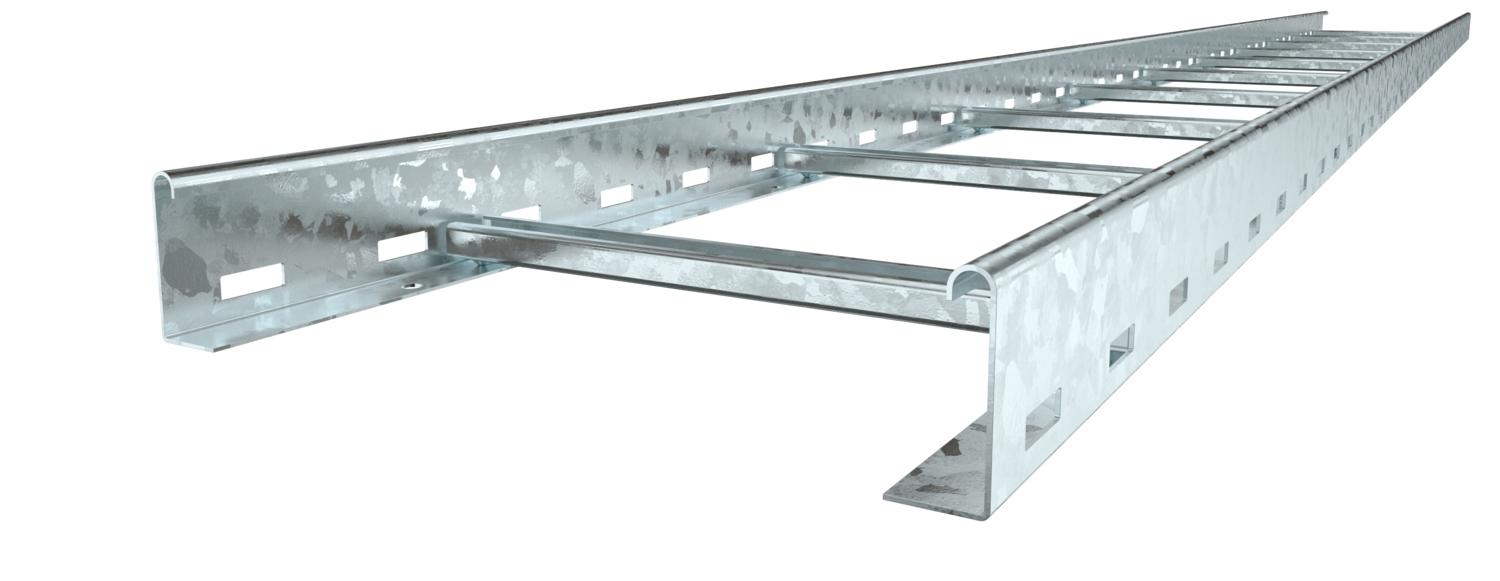

Bandeja de escalera con altura de ala de 60 mm con peldaños de perfil C30 soldados, abiertos hacia arriba. Barra lateral enrollada como refuerzo y como protección de bordes. La fijación en la escuadra se realiza con bridas de fijación LKS 40. La medida de la ranura del peldaño es de 16,5 mm; la abrazadera de media caña sobre perfil adecuada es BS-H....
Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
  • UKCA declaration of conformity
  • Bandejas de escalera, altura de ala 60 mm
Datos técnicos

Datos técnicos

Acero inoxidable, barnizado no
Altura 60 mm
Ancho 200 mm
Color zinc

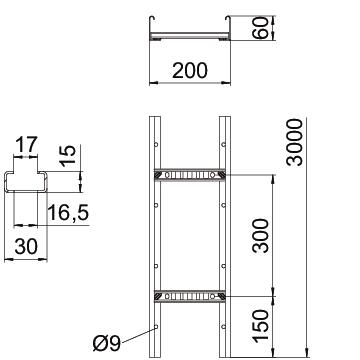

Dimensión 60x200x3000
Distancia de sujeción 1,5 m 3,3 kN/m
Distancia de sujeción 2,0 m 2 kN/m
Distancia de sujeción 2,5 m 1,3 kN/m
Distancia de sujeción 3,0 m 1 kN/m
Distancia de sujeción 3,5 m 0,78 kN/m
Distancia de sujeción 4,0 m 0,4 kN/m
Distancia entre peldaños 300 mm
Espesor 1,5 mm
Fijación del peldaño Soldado
Huella de CO₂ (GWP) Cradle-to-Gate 6,4244 kg CO₂e / 1 Metro
Longitud 3000 mm
Mantenimiento de función no
Material Acero
Medida B 200 mm
Medida de la ranura del peldaño 17,00
Modelo de peldaños Perfil perforado
Modelo de perfil lateral Perfil plano
Perforación lateral
Sección efectiva 8000 mm²
Sección efectiva 80 cm²
Superficie Galvanizado por inmersión en caliente
Tipo vano ancho no

Datos técnicos

Diagrama de carga bandeja de escalera LCIS 60

Diagrama de carga bandeja de escalera LCIS 60
  • Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
  • Distancia entre los apoyos en m Distancia entre los apoyos en m
  • Flexión de la barra en mm a kN/m permitidos. Flexión de la barra en mm a kN/m permitidos.
  • Esquema de carga para procesos de comprobación Esquema de carga para procesos de comprobación
  • La curva de carga con bandejas portacables en mm La curva de carga con bandejas portacables en mm
  • Curva de flexión de la barra según la distancia entre apoyos Curva de flexión de la barra según la distancia entre apoyos
Todos los tipos

Todos los tipos

Tipo Longitud Ancho Espesor Mantenimiento de función Código Cantidad Mín. ud. de venta
LCIS 620 3 FT 3000 mm 200 mm 1,5 mm no 6209721
3 m
LCIS 630 3 FT 3000 mm 300 mm 1,5 mm no 6209723
3 m
LCIS 640 3 FT 3000 mm 400 mm 1,5 mm no 6209725
3 m
LCIS 650 3 FT 3000 mm 500 mm 1,5 mm no 6209727
3 m
LCIS 660 3 FT 3000 mm 600 mm 1,5 mm no 6209729
3 m
Accesorios

Accesorios del sistema

Productos Tipo Código Cantidad Mín. ud. de venta
Unión recta FT Unión recta FT LVG 60 FT 6208843
10 Unidad
Curva de 90° 60 FT Curva de 90° 60 FT LB 90 620 R3 FT 6225062
1 Unidad
Unión multifunción FT Unión multifunción FT LMFV 620 FT 6225730
1 Unidad
Tapa con tornillo giratorio FT Tapa con tornillo giratorio FT DRL 200 FT 6051367
3 m
Tabique separador 45 DD Tabique separador 45 DD TSG 45 DD 6062321
3 m
Placa de salida de cables FT Placa de salida de cables FT LAB 20 FT 6220436
20 Unidad

Accesorios de montaje

Productos Tipo Código Cantidad Mín. ud. de venta
Tapón protector 60 Tapón protector 60 SKH 60 OR 6222537
40 Par
Pieza de sujeción del tabique separador A2 Pieza de sujeción del tabique separador A2 KS KL A2 6062284
30 Unidad
