Bandeja de escalera LCIS 60, 3 m C30 FT 3000 | 500 | 1,5 | no

Bandeja de escalera LCIS 60, 3 m C30 FT

Código 6209727 | EAN 4012196431762

Código / Tipo

Longitud	3000 mm

Ancho

Espesor	1,5 mm

Mantenimiento de función	no

Descripción de producto

Descripción de producto

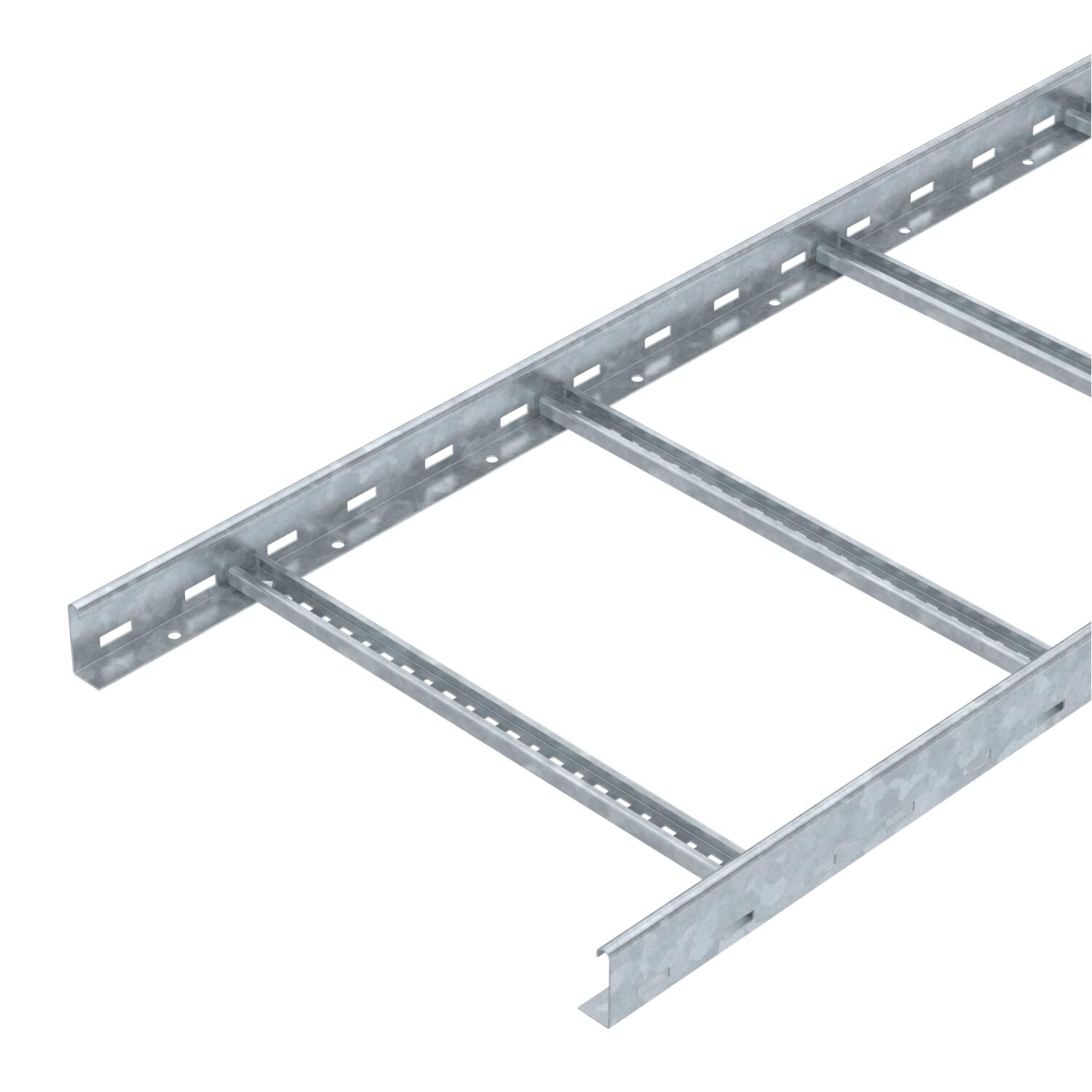

Bandeja de escalera con altura de ala de 60 mm con peldaños de perfil C30 soldados, abiertos hacia arriba. Barra lateral enrollada como refuerzo y como protección de bordes. La fijación en la escuadra se realiza con bridas de fijación LKS 40. La medida de la ranura del peldaño es de 16,5 mm; la abrazadera de media caña sobre perfil adecuada es BS-H....
Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.

Datos técnicos

Datos técnicos

Acero inoxidable, barnizado	no
Altura	60 mm
Ancho	500 mm
Color	zinc

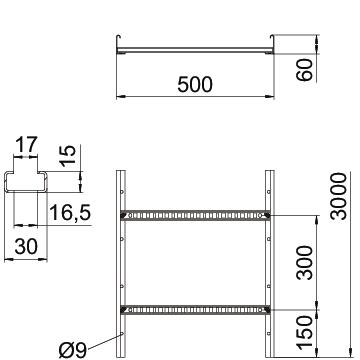

Dimensión	60x500x3000
Distancia de sujeción 1,5 m	3,3 kN/m
Distancia de sujeción 2,0 m	2 kN/m
Distancia de sujeción 2,5 m	1,3 kN/m
Distancia de sujeción 3,0 m	1 kN/m
Distancia de sujeción 3,5 m	0,78 kN/m
Distancia de sujeción 4,0 m	0,4 kN/m
Distancia entre peldaños	300 mm
Espesor	1,5 mm
Fijación del peldaño	Soldado

Huella de CO₂ (GWP) Cradle-to-Gate	8,281 kg CO₂e / 1 Metro
Longitud	3000 ft
Longitud	3000 mm
Mantenimiento de función	no
Material	Acero
Medida B	500 mm
Medida de la ranura del peldaño	17,00
Modelo de peldaños	Perfil perforado
Modelo de perfil lateral	Perfil plano
Perforación lateral	sí
Sección efectiva	20000 mm²
Sección efectiva	200 cm²
Superficie	Galvanizado por inmersión en caliente
Tipo vano ancho	no

Datos técnicos

Diagrama de carga bandeja de escalera LCIS 60

Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos

Todos los tipos

Todos los tipos

Tipo	Longitud	Ancho	Espesor	Mantenimiento de función	Código	Cantidad	Mín. ud. de venta
LCIS 620 3 FT	3000 mm	200 mm	1,5 mm	no	6209721	m	3 m
LCIS 630 3 FT	3000 mm	300 mm	1,5 mm	no	6209723	m	3 m
LCIS 640 3 FT	3000 mm	400 mm	1,5 mm	no	6209725	m	3 m
LCIS 650 3 FT	3000 mm	500 mm	1,5 mm	no	6209727	m	3 m
LCIS 660 3 FT	3000 mm	600 mm	1,5 mm	no	6209729	m	3 m

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Unión recta FT	LVG 60 FT	6208843	Unidad	10 Unidad
Curva de 90° 60 FT	LB 90 650 R3 FT	6225068	Unidad	1 Unidad
Unión multifunción FT	LMFV 650 FT	6225736	Unidad	1 Unidad
Tapa con tornillo giratorio FT	DRL 500 FT	6051448	m	3 m
Tabique separador 45 DD	TSG 45 DD	6062321	m	3 m
Placa de salida de cables FT	LAB 50 FT	6220460	Unidad	15 Unidad
