Bandeja de escalera LG 60, 3 m VS FT 3000 | 500 | 1,5 | no | Acero | Galvanizado por inmersión en caliente

Bandeja de escalera LG 60, 3 m VS FT

Código 6208574 | EAN 4012195434214

Código / Tipo

Longitud	3000 mm

Ancho

Espesor	1,5 mm

Mantenimiento de función

Material	Acero

Superficie	Galvanizado por inmersión en caliente

Descripción de producto

Descripción de producto

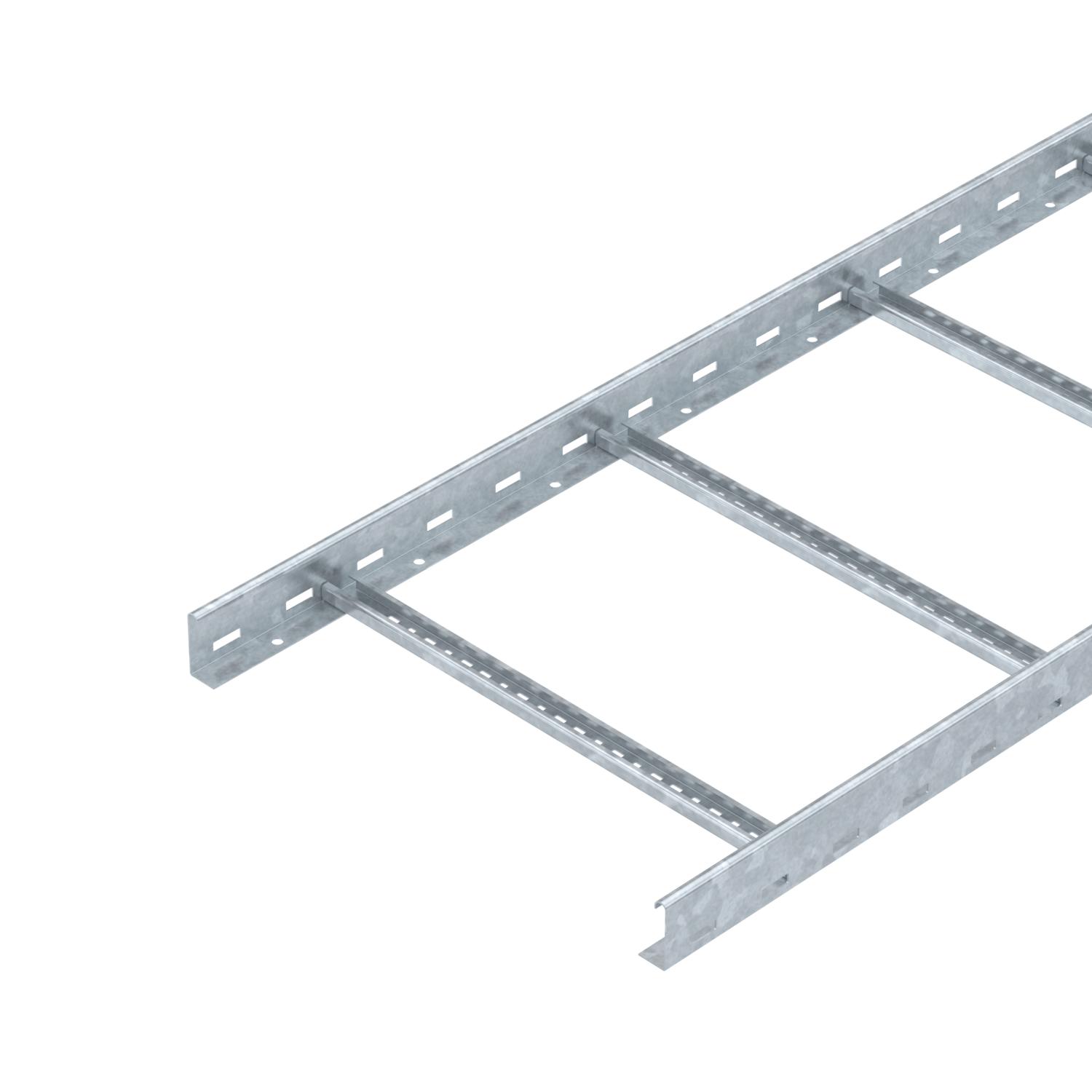

Bandeja de escalera con barra lateral perforada de ala 60 mm con peldaños de perfil en C abiertos hacia arriba (modelo VS), remachados.
Aislamiento magnético sin tapa 10 dB, con tapa 15 dB.
Otras anchuras disponibles previa solicitud.

Datos técnicos

Datos técnicos

Acero inoxidable, barnizado	no
Altura	60 mm
Ancho	500 mm
Dimensión	60x500x3000
Distancia de sujeción 1,5 m	3,1 kN/m
Distancia de sujeción 2,0 m	2,25 kN/m
Distancia de sujeción 2,5 m	1,5 kN/m
Distancia de sujeción 3,0 m	1,1 kN/m
Distancia de sujeción 3,5 m	0,75 kN/m
Distancia de sujeción 4,0 m	0,45 kN/m
Distancia entre peldaños	300 mm
Espesor	1,5 mm
Fijación del peldaño	Con remache ciego

Longitud	3000 mm
Longitud	3000 ft
Mantenimiento de función	no
Material	Acero
Medida B	500 mm
Medida de la ranura del peldaño	16,50
Modelo de peldaños	Perfil perforado
Modelo de perfil lateral	Perfil plano
Perforación lateral	sí
Sección efectiva	24800 mm²
Sección efectiva	248 cm²
Superficie	Galvanizado por inmersión en caliente
Tipo vano ancho	no

Datos técnicos

Diagrama de carga bandeja de escalera tipo LG 60 VS

Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos

Todos los tipos

Todos los tipos

Tipo	Longitud	Ancho	Espesor	Mantenimiento de función	Material	Superficie	Código	Cantidad	Mín. ud. de venta
LG 620 VS 3 FT	3000 mm	200 mm	1,5 mm	sí	Acero	Galvanizado por inmersión en caliente	6208562	m	3 m
LG 630 VS 3 FT	3000 mm	300 mm	1,5 mm	sí	Acero	Galvanizado por inmersión en caliente	6208566	m	3 m
LG 640 VS 3 FT	3000 mm	400 mm	1,5 mm	sí	Acero	Galvanizado por inmersión en caliente	6208570	m	3 m
LG 650 VS 3 FT	3000 mm	500 mm	1,5 mm	no	Acero	Galvanizado por inmersión en caliente	6208574	m	3 m
LG 660 VS 3 FT	3000 mm	600 mm	1,5 mm	no	Acero	Galvanizado por inmersión en caliente	6208578	m	3 m

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Tapa con tornillo giratorio FT	DRL 500 FT	6051448	m	3 m

Accesorios de montaje

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Pieza de sujeción del tabique separador A2	KS KL A2	6062284	Unidad	30 Unidad
Tabique separador 45 DD	TSG 45 DD	6062321	m	3 m
Unión recta FT	LVG 60 FT	6208843	Unidad	10 Unidad
Placa de salida de cables FT	LAB 50 FT	6220460	Unidad	15 Unidad
Tapón protector 60	SKH 60 OR	6222537	Par	40 Par
Unión multifunción FT	LMFV 650 FT	6225736	Unidad	1 Unidad
