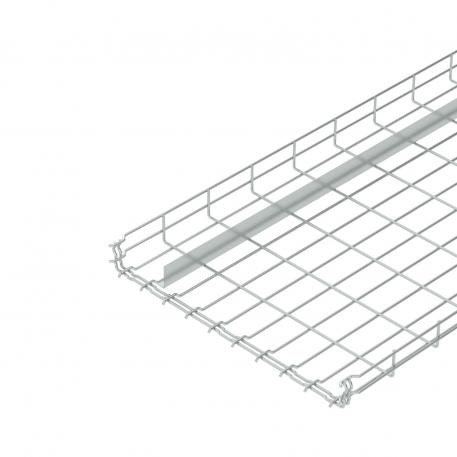

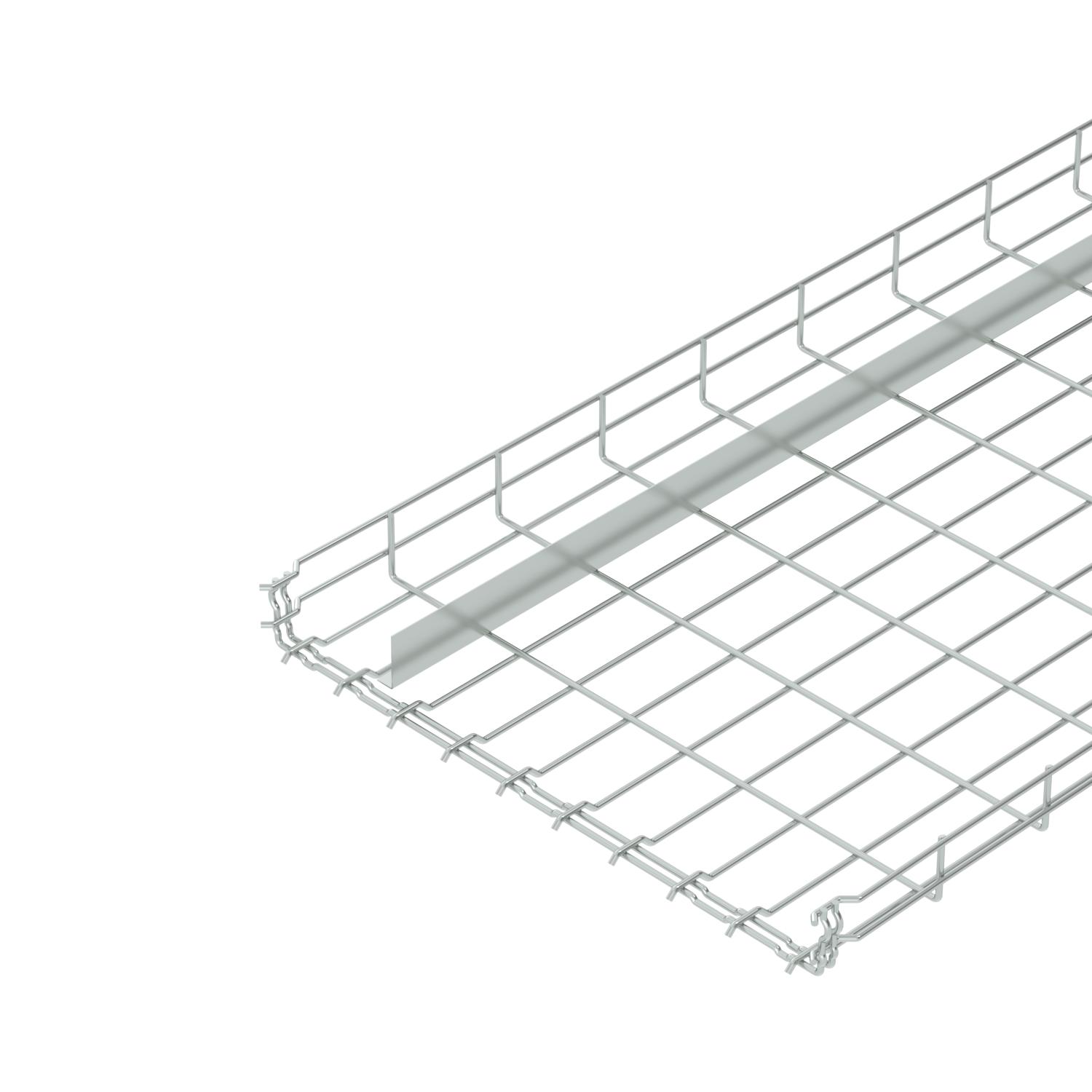

Bandeja de rejilla GR-Magic® 55 con tabique separador
Código 6006458 | EAN 4012196152292
- Descripción de producto
-
Descripción de producto
Bandeja de rejilla con conexión rápida y tabique separador soldado de ala 55 mm.
Aislamiento magnético sin tapa 15 dB, con tapa 25 dB.
-
- Datos técnicos
-
Datos técnicos

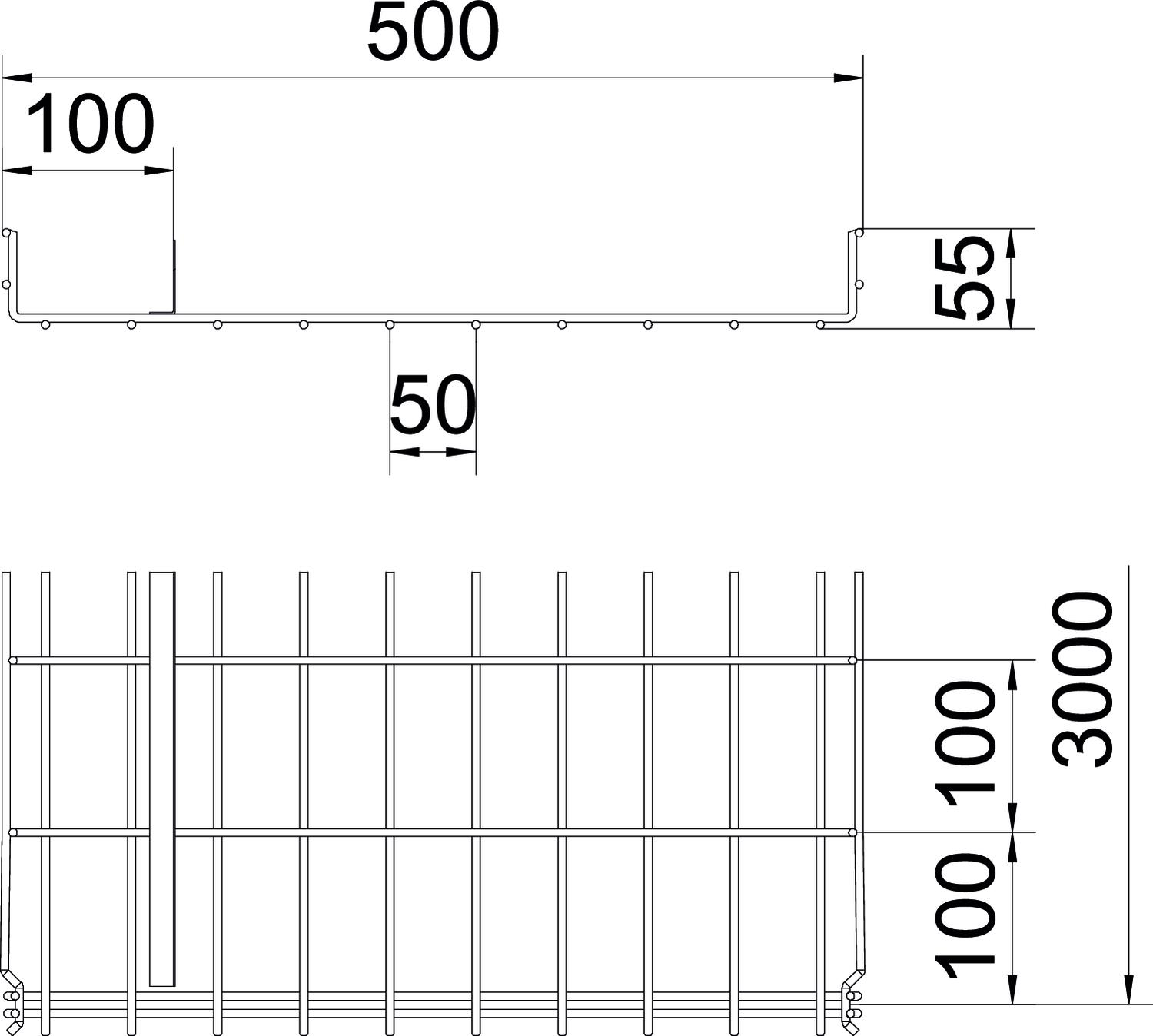

Acero inoxidable, barnizado no Altura 55 mm Altura 2,17 in Ancho 19,69 in Ancho 500 mm Conector sin tornillos sí Diámetro alambre 4,8 mm Dimensión 55x500x3000 Distancia de sujeción 1,0 m 1,5 kN/m Distancia de sujeción 1,5 m 0,8 kN/m Distancia de sujeción 2,0 m 0,4 kN/m Forma de perfil Perfil U Longitud 3000 mm Mantenimiento de función no Material Acero Medida A 399,5 mm Medida B 500 mm Medida H 58 mm Modelo de unión conector integrado Sección efectiva 22000 mm² Sección efectiva 220 cm² Superficie electrozincado Tabique separador integrado una Tipo de test de carga según IEC 61537 Tipo II Tipo del conector del sistema portacables Fijación a presión Tipo vano ancho no Datos técnicos
Diagrama de carga bandeja de rejilla GR-Magic tipo GRM-1T 55
-
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
-
Distancia entre los apoyos en m
-
Flexión de la barra en mm a kN/m permitidos.
-
Esquema de carga para procesos de comprobación
-
La curva de carga con bandejas portacables en mm
-
Curva de flexión de la barra según la distancia entre apoyos
-
- Todos los tipos
-
Todos los tipos
-
Accesorios del sistema
Productos Tipo Código Cantidad Mín. ud. de venta
Tapa para bandeja de rejilla, encajable FS
DGRR 500 FS 6001852 3 m
Conector angular G
GEV 36 G 6016715 20 Unidad Accesorios de montaje
Productos Tipo Código Cantidad Mín. ud. de venta
Brida de fijación del tabique separador
KS GR A2 6062282 30 Unidad
Placa para salida de cables FS
KAB GR FS 6220139 10 Unidad - Descargas
-
