Bandeja de rejilla GR-Magic® 55 G

Código 6001441 | EAN 4012195430957

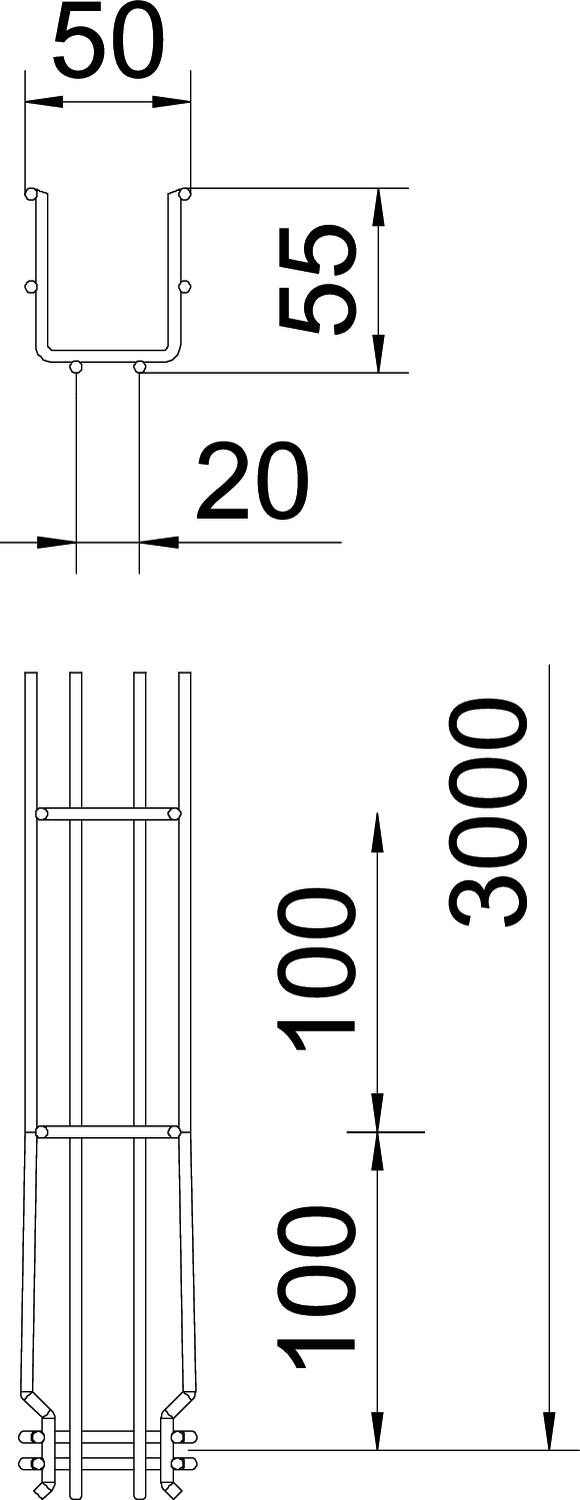

3000 mm
55 mm
Descripción de producto

Descripción de producto

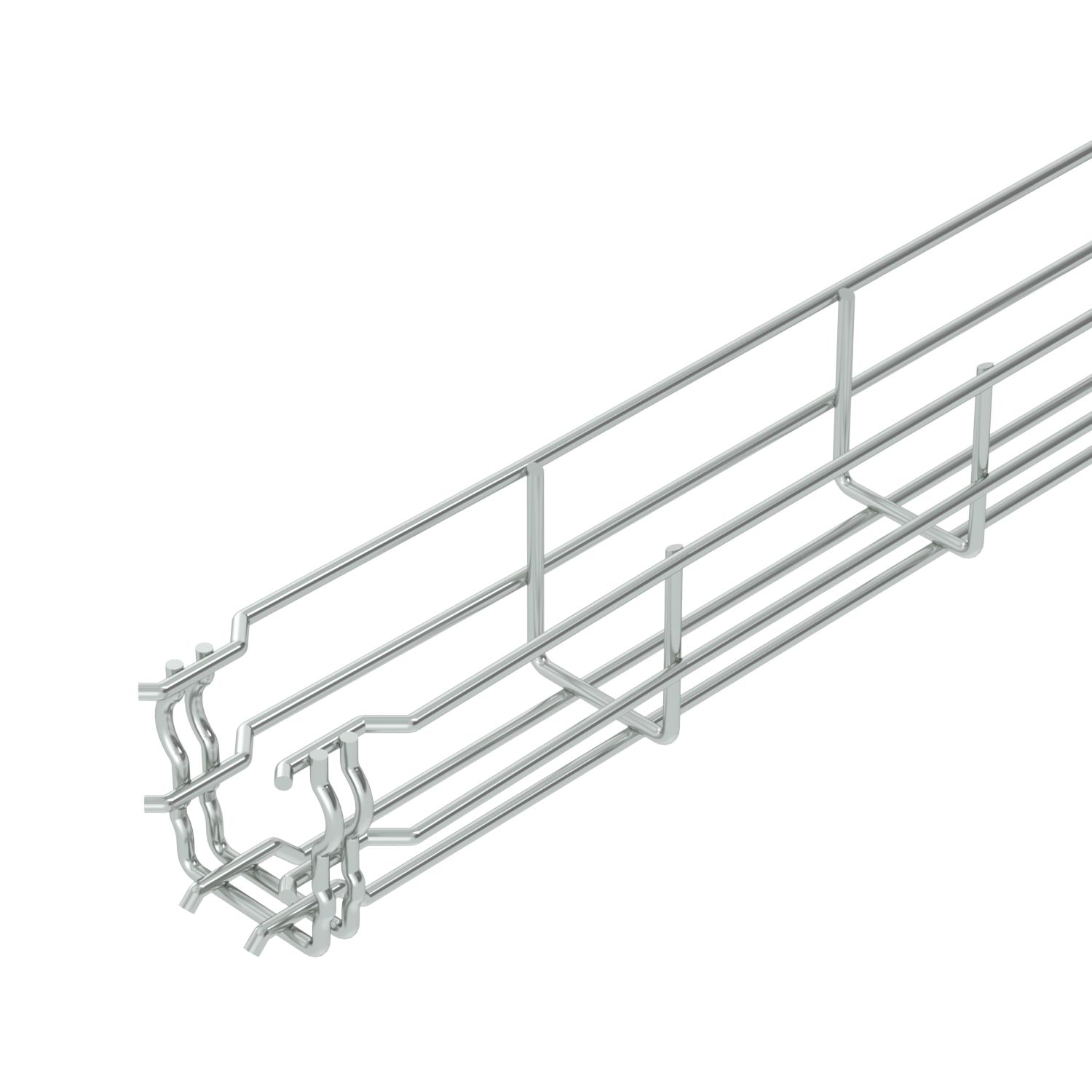

Bandeja de rejilla con conexión de unión rápida con ala de 55 mm.
Aislamiento magnético sin tapa 15 dB, con tapa 25 dB.
Puede consultar información más exacta acerca de la clasificación UL en la correspondiente homologación.
  • RINA 1861, Ship Classification, Certification and Services
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland (Asociación de Electrotécnicos Alemanes)
  • Underwriters Laboratories Inc., EEUU
  • Underwriters Laboratories Inc., EEUU
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
  • UKCA declaration of conformity
  • Clase de mantenimiento de función E30
  • Clase de mantenimiento de función E60
  • Clase de mantenimiento de función E90
Datos técnicos

Datos técnicos

Acero inoxidable, barnizado no
Altura 2,17 in
Altura 55 mm
Ancho 50 mm
Ancho 1,97 in
Conector sin tornillos
Diámetro alambre 3,9 mm
Dimensión 55x50x3000
Distancia de sujeción 1,0 m 0,35 kN/m
Distancia de sujeción 1,5 m 0,2 kN/m
Distancia de sujeción 2,0 m 0,1 kN/m
Distancia de sujeción 2,5 m 0,1 kN/m
Forma de perfil Perfil U
Longitud 3000 mm
Mantenimiento de función
Material Acero
Medida B 52 mm
Medida H 58 mm
Modelo de unión conector integrado
Protección contra incendios Instalación de protección contra incendios
Sección efectiva 1600 mm²
Sección efectiva 16 cm²
Superficie electrozincado
Tabique separador integrado Sin
Tipo de test de carga según IEC 61537 Tipo II
Tipo del conector del sistema portacables Fijación a presión
Tipo vano ancho no

Datos técnicos

Diagrama de carga bandeja de rejilla GR-Magic tipo GRM 55

Diagrama de carga bandeja de rejilla GR-Magic tipo GRM 55
  • Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
  • Distancia entre los apoyos en m Distancia entre los apoyos en m
  • Flexión de la barra en mm a kN/m permitidos. Flexión de la barra en mm a kN/m permitidos.
  • Esquema de carga para procesos de comprobación Esquema de carga para procesos de comprobación
  • La curva de carga con bandejas portacables en mm La curva de carga con bandejas portacables en mm
  • Curva de flexión de la barra según la distancia entre apoyos Curva de flexión de la barra según la distancia entre apoyos
Todos los tipos

Todos los tipos

Tipo Longitud Ancho Altura Diámetro alambre Sección efectiva Mantenimiento de función Código Cantidad Mín. ud. de venta
GRM 55 50 G 3000 mm 50 mm 55 mm 3,9 mm 16 cm² 6001441
3 m
GRM 55 100 G 3000 mm 100 mm 55 mm 3,9 mm 40 cm² 6001442
3 m
GRM 55 150 G 3000 mm 150 mm 55 mm 3,9 mm 63 cm² 6001444
3 m
GRM 55 200 G 3000 mm 200 mm 55 mm 3,9 mm 87 cm² 6001446
3 m
GRM 55 200 4.8 G 3000 mm 200 mm 55 mm 4,8 mm 87 cm² 6001447
3 m
GRM 55 300 G 3000 mm 300 mm 55 mm 4,8 mm 129 cm² 6001448
3 m
GRM 55 400 G 3000 mm 400 mm 55 mm 4,8 mm 175 cm² 6001450
3 m
GRM 55 450 G 3000 mm 450 mm 55 mm 4,8 mm 195 cm² no 6001451
3 m
GRM 55 500 G 3000 mm 500 mm 55 mm 4,8 mm 220 cm² no 6001452
3 m
GRM 55 600 G 3000 mm 600 mm 55 mm 4,8 mm 265 cm² no 6001454
3 m
Accesorios

Accesorios del sistema

Productos Tipo Código Cantidad Mín. ud. de venta
Tapa para bandeja de rejilla, encajable FS Tapa para bandeja de rejilla, encajable FS DGRR 50 FS 6001840
3 m
Conector angular G Conector angular G GEV 36 G 6016715
20 Unidad

Accesorios de montaje

Productos Tipo Código Cantidad Mín. ud. de venta
Tabique separador 45 FS Tabique separador 45 FS TSG 45 FS 6062033
3 m
Brida de fijación del tabique separador Brida de fijación del tabique separador KS GR A2 6062282
30 Unidad
Placa para salida de cables FS Placa para salida de cables FS KAB GR FS 6220139
10 Unidad
