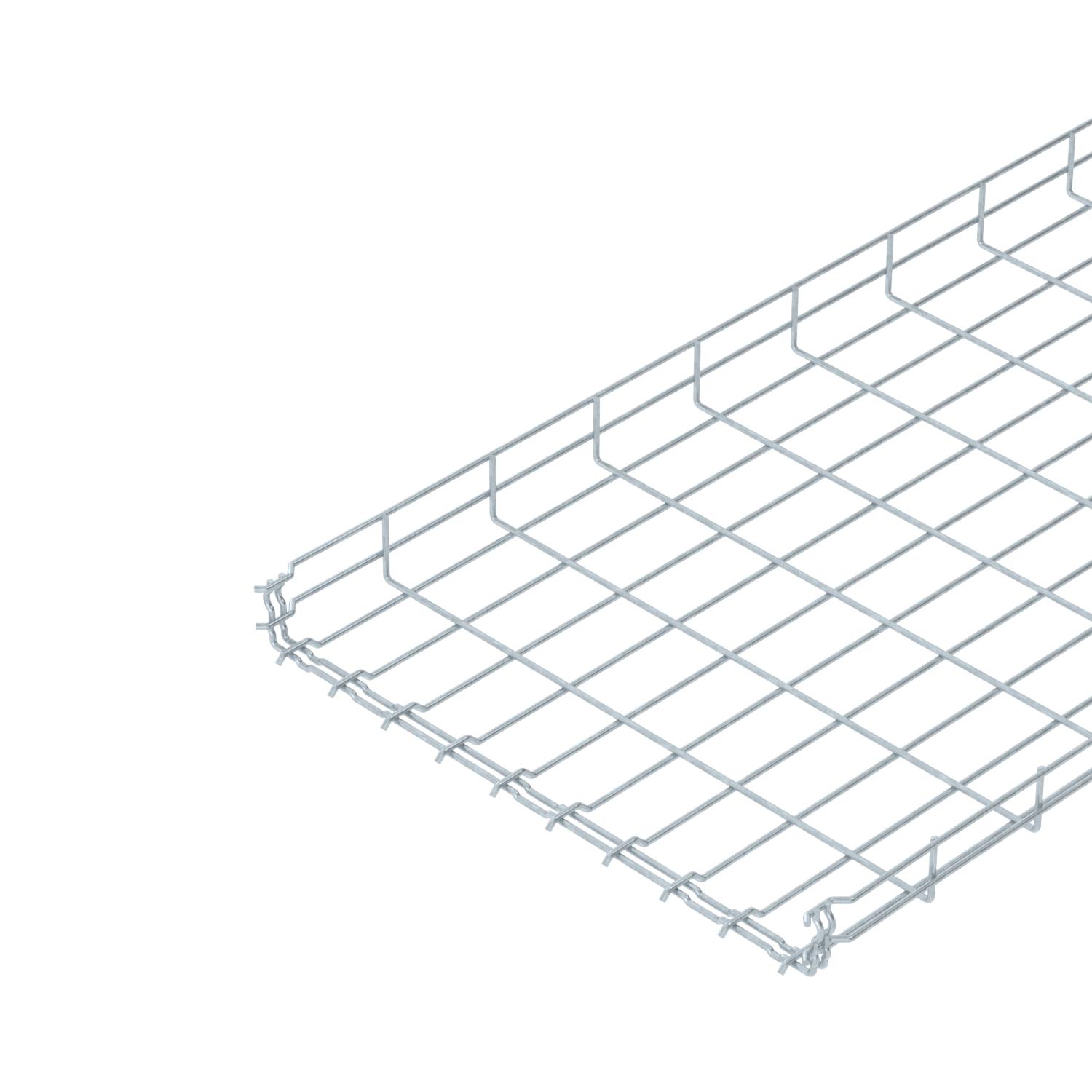

Bandeja de rejilla GR-Magic® 55FT

Código 6001432 | EAN 4012196815173

3000 mm
55 mm
Descripción de producto
Descripción de producto
Bandeja de rejilla con conexión de unión rápida de ala 55 mm.
Aislamiento magnético sin tapa 15 dB, con tapa 25 dB.
Puede consultar información más exacta acerca de la clasificación UL en la correspondiente homologación.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland (Asociación de Electrotécnicos Alemanes)
  • Underwriters Laboratories Inc., EEUU
  • Underwriters Laboratories Inc., EEUU
  • RINA 1861, Ship Classification, Certification and Services
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
Datos técnicos

Datos técnicos

Acero inoxidable, barnizado no
Altura 2,17 in
Altura 55 mm
Ancho 500 mm
Ancho 19,69 in
Color zinc
Conector sin tornillos
Diámetro alambre 4,8 mm

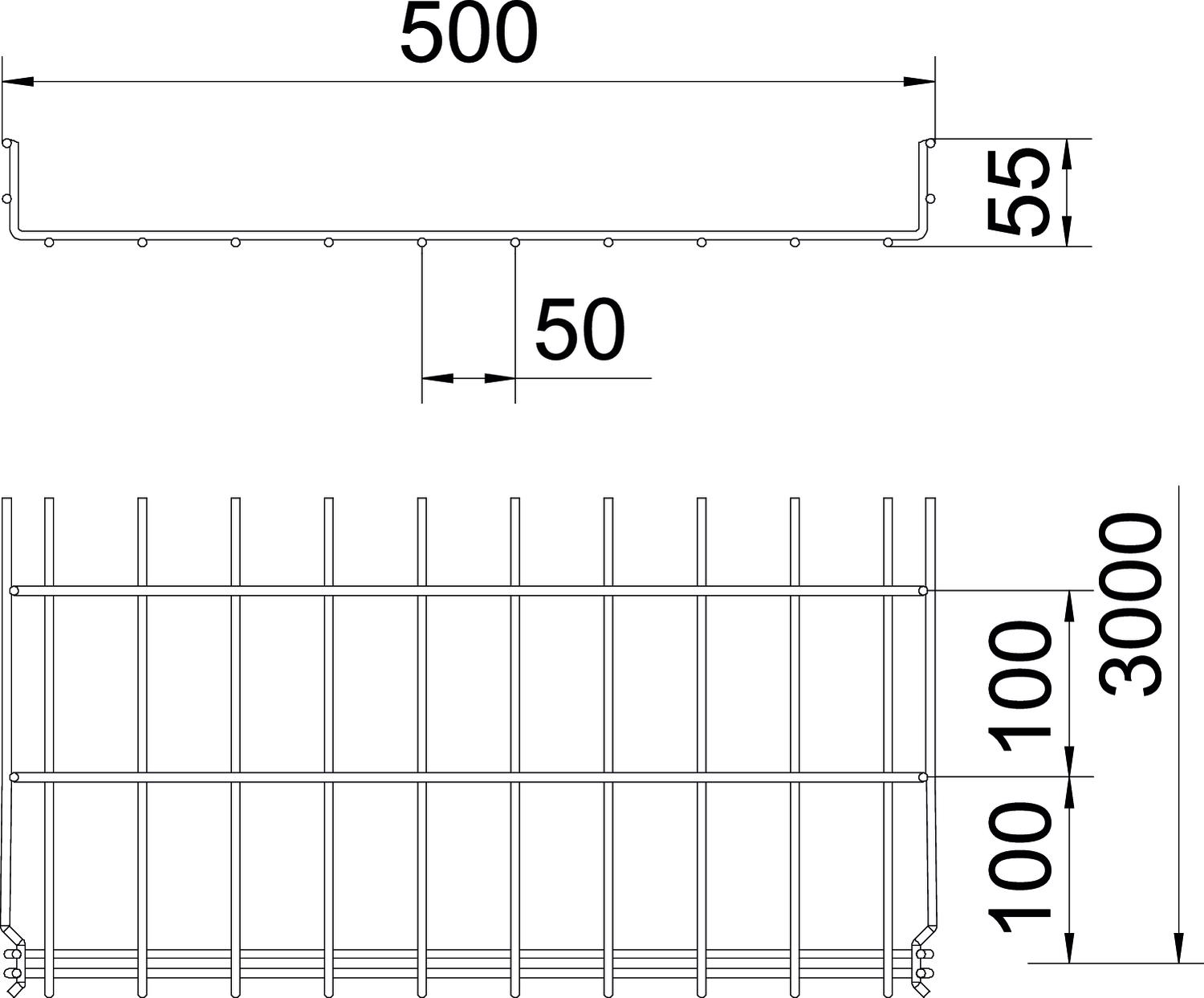

Dimensión 55x500x3000
Distancia de sujeción 1,0 m 0,9 kN/m
Distancia de sujeción 1,5 m 0,6 kN/m
Distancia de sujeción 2,0 m 0,3 kN/m
Distancia de sujeción 2,5 m 0,25 kN/m
Forma de perfil Perfil U
Huella de CO₂ (GWP) Cradle-to-Gate 5,8414 kg CO₂e / 1 Metro
Longitud 3000 mm
Mantenimiento de función no
Material Acero
Medida B 500 mm
Medida H 58 mm
Modelo de unión conector integrado
Sección efectiva 22000 mm²
Sección efectiva 220 cm²
Superficie Galvanizado por inmersión en caliente
Tabique separador integrado Sin
Tipo de test de carga según IEC 61537 Tipo II
Tipo del conector del sistema portacables Fijación a presión
Tipo vano ancho no

Datos técnicos

Diagrama de carga bandeja de rejilla GR-Magic tipo GRM 55

Diagrama de carga bandeja de rejilla GR-Magic tipo GRM 55
  • Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
  • Distancia entre los apoyos en m Distancia entre los apoyos en m
  • Flexión de la barra en mm a kN/m permitidos. Flexión de la barra en mm a kN/m permitidos.
  • Esquema de carga para procesos de comprobación Esquema de carga para procesos de comprobación
  • La curva de carga con bandejas portacables en mm La curva de carga con bandejas portacables en mm
  • Curva de flexión de la barra según la distancia entre apoyos Curva de flexión de la barra según la distancia entre apoyos
Todos los tipos

Todos los tipos

Tipo Longitud Ancho Altura Diámetro alambre Sección efectiva Mantenimiento de función Código Cantidad Mín. ud. de venta
GRM 55 50 FT 3000 mm 50 mm 55 mm 3,9 mm 16 cm² 6001415
3 m
GRM 55 100 FT 3000 mm 100 mm 55 mm 3,9 mm 40 cm² 6001416
3 m
GRM 55 150 FT 3000 mm 150 mm 55 mm 3,9 mm 63 cm² 6001418
3 m
GRM 55 200 FT 3000 mm 200 mm 55 mm 3,9 mm 87 cm² 6001420
3 m
GRM 55 200 4.8FT 3000 mm 200 mm 55 mm 4,8 mm 87 cm² 6001421
3 m
GRM 55 300 FT 3000 mm 300 mm 55 mm 4,8 mm 129 cm² 6001424
3 m
GRM 55 400 FT 3000 mm 400 mm 55 mm 4,8 mm 175 cm² 6001428
3 m
GRM 55 500 FT 3000 mm 500 mm 55 mm 4,8 mm 220 cm² no 6001432
3 m
GRM 55 600 FT 3000 mm 600 mm 55 mm 4,8 mm 265 cm² no 6001436
3 m
Accesorios

Accesorios del sistema

Productos Tipo Código Cantidad Mín. ud. de venta

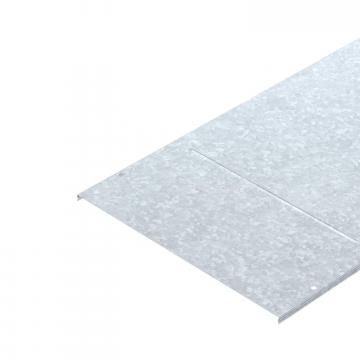

Tapa para bandeja de rejilla, encajable FT Tapa para bandeja de rejilla, encajable FT DGRR 500 FT 6001832
3 m
Conector angular FT Conector angular FT GEV 36 FT 6016723
20 Unidad

Accesorios de montaje

Productos Tipo Código Cantidad Mín. ud. de venta
Brida de fijación del tabique separador Brida de fijación del tabique separador KS GR A2 6062282
30 Unidad
Tabique separador 45 DD Tabique separador 45 DD TSG 45 DD 6062321
3 m
Placa para salida de cables FT Placa para salida de cables FT KAB GR FT 6220142
10 Unidad
