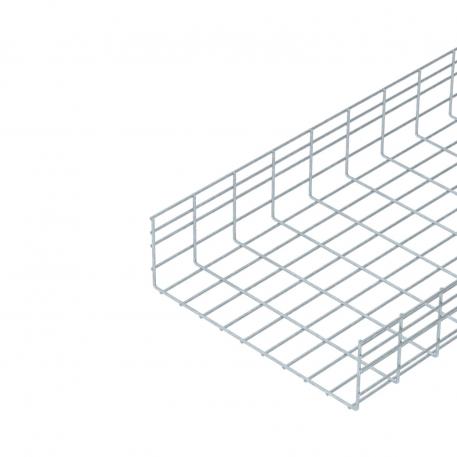

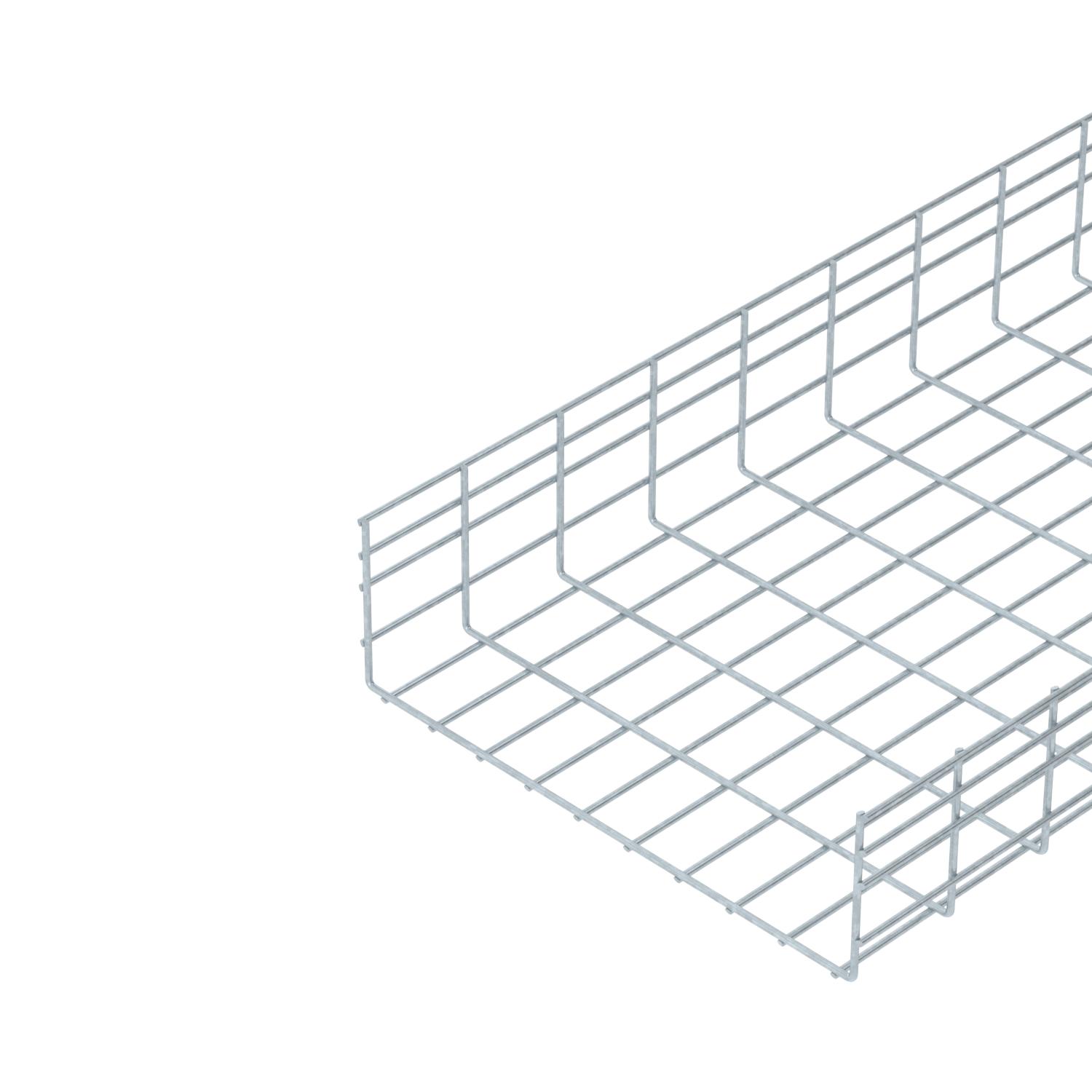

Bandeja de rejilla para cargas pesadas SGR 155 FT

Código 6003696 | EAN 4012195382553

Código / Tipo

Longitud	3000 mm

Ancho

Altura	155 mm

Diámetro alambre	6 mm

Sección efectiva

Mantenimiento de función	no

Descripción de producto

Descripción de producto

Bandeja de rejilla a partir de alambres de acero soldados de forma indirecta por puntos de ala 155 mm.

Aislamiento magnético sin tapa 15 dB, con tapa 25 dB.

Datos técnicos

Datos técnicos

Acero inoxidable, barnizado	no
Conector sin tornillos	no
Diámetro alambre	6 mm
Dimensión	155x500x3000
Forma de perfil	Perfil U
Mantenimiento de función	no
Material	Acero
Modelo de unión	sin unión

Sección efectiva	738 cm²
Sección efectiva	73800 mm²
Superficie	Galvanizado por inmersión en caliente
Tabique separador integrado	Sin
Tipo de test de carga según IEC 61537	Tipo II
Tipo del conector del sistema portacables	Atornillado
Tipo vano ancho	no

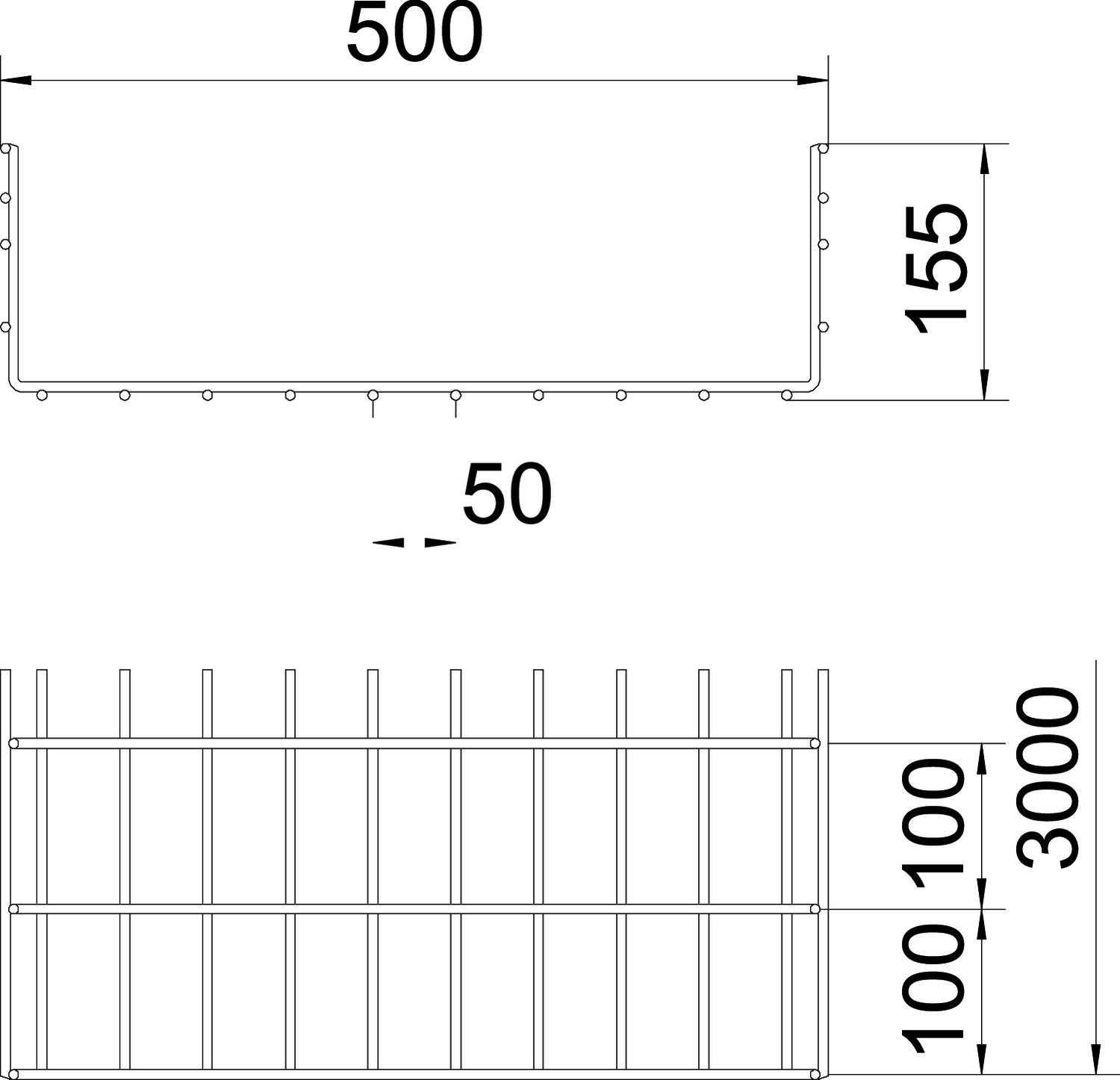

Dimensiones

Altura	155 mm
Altura	6,1 in
Ancho	500 mm

Ancho	19,69 in
Longitud	3000 mm
Medida B	500 mm

Cargas

Distancia de sujeción 1,0 m	4,5 kN/m
Distancia de sujeción 1,5 m	2,6 kN/m
Distancia de sujeción 2,0 m	1,6 kN/m
Distancia de sujeción 2,5 m	1,15 kN/m

Distancia de sujeción 3,0 m	1 kN/m
Distancia de sujeción 3,5 m	0,92 kN/m
Distancia de sujeción 4,0 m	0,65 kN/m

Datos técnicos

Diagrama de carga bandeja de rejilla tipo SGR 155

Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
Distancia entre los apoyos en m
Flexión de la barra en mm a kN/m permitidos.
Esquema de carga para procesos de comprobación
La curva de carga con bandejas portacables en mm
Curva de flexión de la barra según la distancia entre apoyos

Todos los tipos

Todos los tipos

Tipo	Longitud	Ancho	Altura	Diámetro alambre	Sección efectiva	Mantenimiento de función	Código	Cantidad	Mín. ud. de venta
SGR 155 300 FT	3000 mm	300 mm	155 mm	6 mm	438 cm²	no	6003692	m	3 m
SGR 155 450 FT	3000 mm	450 mm	155 mm	6 mm	663 cm²	no	6003695	m	3 m
SGR 155 500 FT	3000 mm	500 mm	155 mm	6 mm	738 cm²	no	6003696	m	3 m
SGR 155 600 FT	3000 mm	600 mm	155 mm	6 mm	888 cm²	no	6003698	m	3 m

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Tapa ciega DD	DRLU 500 DD	6052668	m	3 m
Unión de punto de contacto FT	GUV 6 FT	6016573	Unidad	20 Unidad

Accesorios de montaje

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Tabique separador 135 DD	TSG 135 DD	6062338	m	3 m
Grapa para tapa universal A2	DKU A2	6065600	Unidad	20 Unidad
Placa para salida de cables FT	KAB GR FT	6220142	Unidad	10 Unidad
Tapones protectores	SGR KS OR	6003758	Unidad	500 Unidad
