Descripción de producto

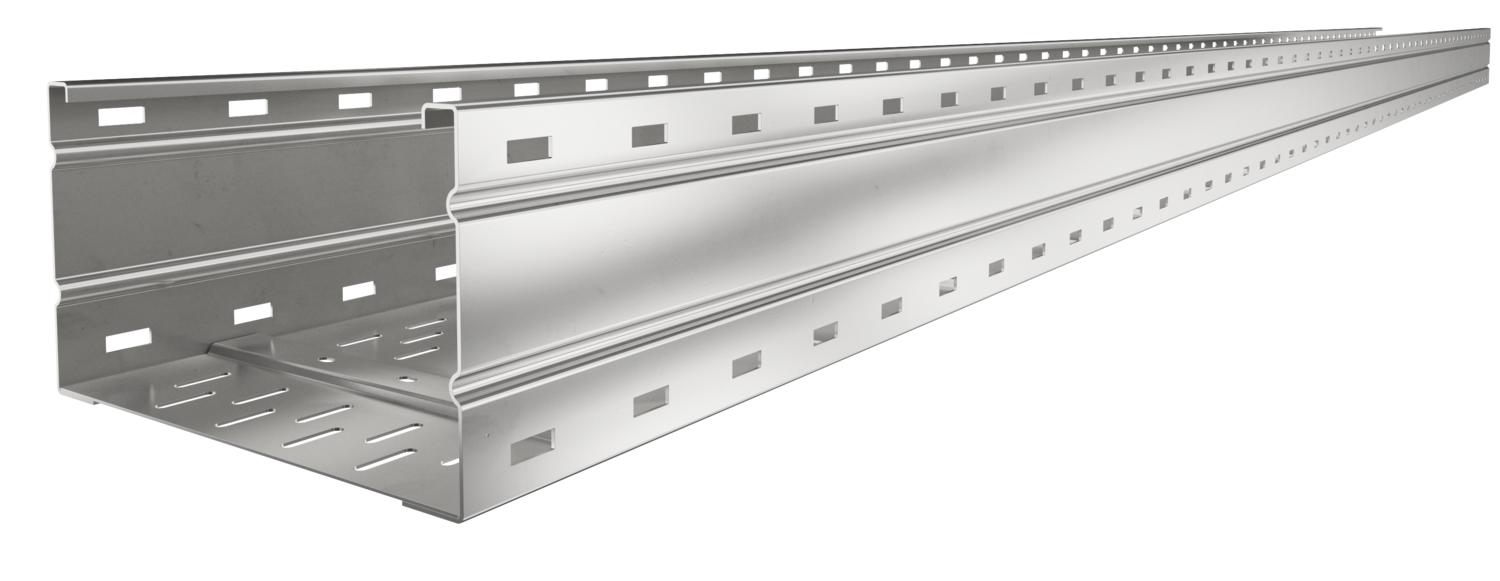

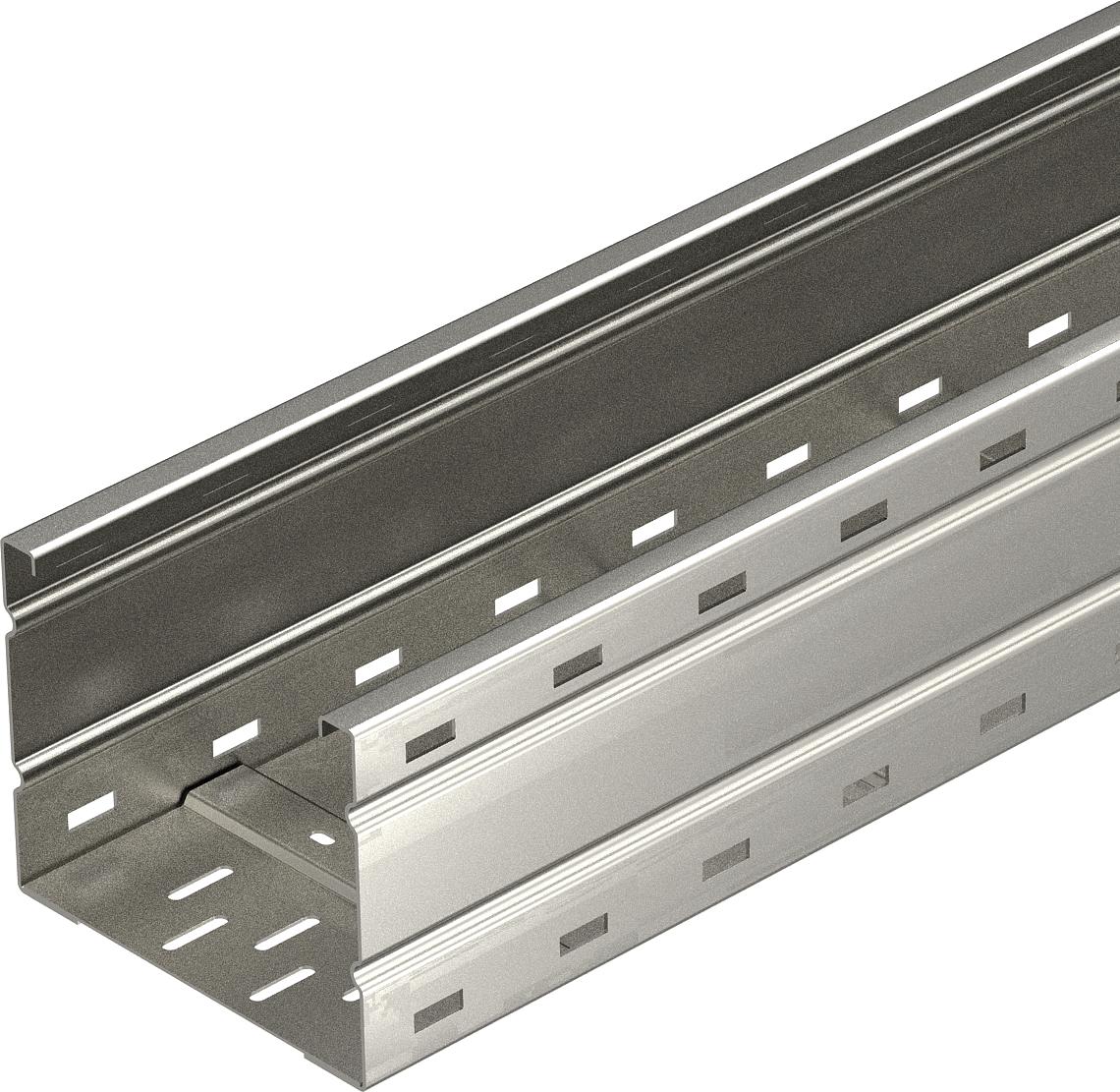

Sistema de bandejas portacables vano ancho, perforado, de ala 160 mm.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.
-
- Datos técnicos
-
Datos técnicos
Acero inoxidable, barnizado no Aislamiento magnético con tapa 50 dB Aislamiento magnético sin tapa 20 dB Dimensión 160x200x6000 Espesor de chapa 2 mm Longitud útil 6000 mm Mantenimiento de función no Material Acero inoxidable 1.4301 Modelo de unión sin unión Perforación de montaje en el suelo sí Perforación lateral sí Sección efectiva 30200 mm² Sección efectiva 302 cm² Superficie Pulido, con tratamiento posterior Tamaño 160 X 200 Tipo del conector del sistema portacables Atornillado Tipo vano ancho sí Dimensiones
Altura 160 mm Ancho 200 mm Longitud 6000 mm Medida B 200 mm Medida L 6000 mm Cargas
Distancia de sujeción 3,0 m 2,9 kN/m Distancia de sujeción 3,5 m 2,59 kN/m Distancia de sujeción 4,0 m 2,3 kN/m Distancia de sujeción 4,5 m 2,04 kN/m Distancia de sujeción 5,0 m 1,8 kN/m Distancia de sujeción 6,0 m 1,4 kN/m Distancia de sujeción 7,0 m 1 kN/m Distancia de sujeción 8,0 m 0,7 kN/m Datos técnicos
Diagrama de carga bandeja de chapa de vanos anchos WKSG 160
-
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
-
Distancia entre los apoyos en m
-
Flexión de la barra en mm a kN/m permitidos.
-
Esquema de carga para procesos de comprobación
-
La curva de carga con bandejas portacables en mm
-
Curva de flexión de la barra según la distancia entre apoyos
-
- Todos los tipos
- Descargas
-
Hoja de datos WKSG 162 A2 / 6098571 , 0.33MB , pdfDeclaración de conformidad WKSG 162 A2 / 6098571 , 0.16MB , pdfREACH Declaración de conformidad WKSG 162 A2 / 6098571 , 0.12MB , pdfRoHS Declaración de conformidad WKSG 162 A2 / 6098571 , 0.12MB , pdfInforme de sostenibilidad Informe de sostenibilidad de los sistemas de bandejas portacables , 2.00MB , pdfInstrucciones de montaje KTS mounting instructions Version 1.1 applicable for all OBO cable support systems , 2.00MB , pdf
