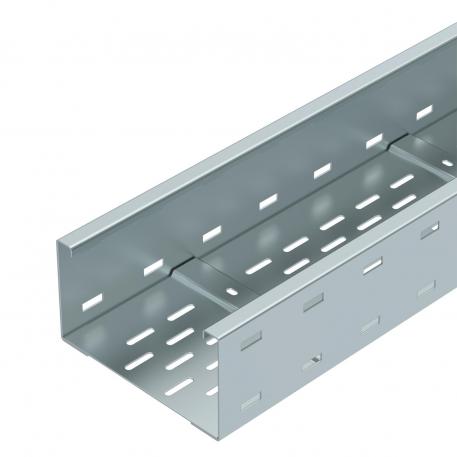

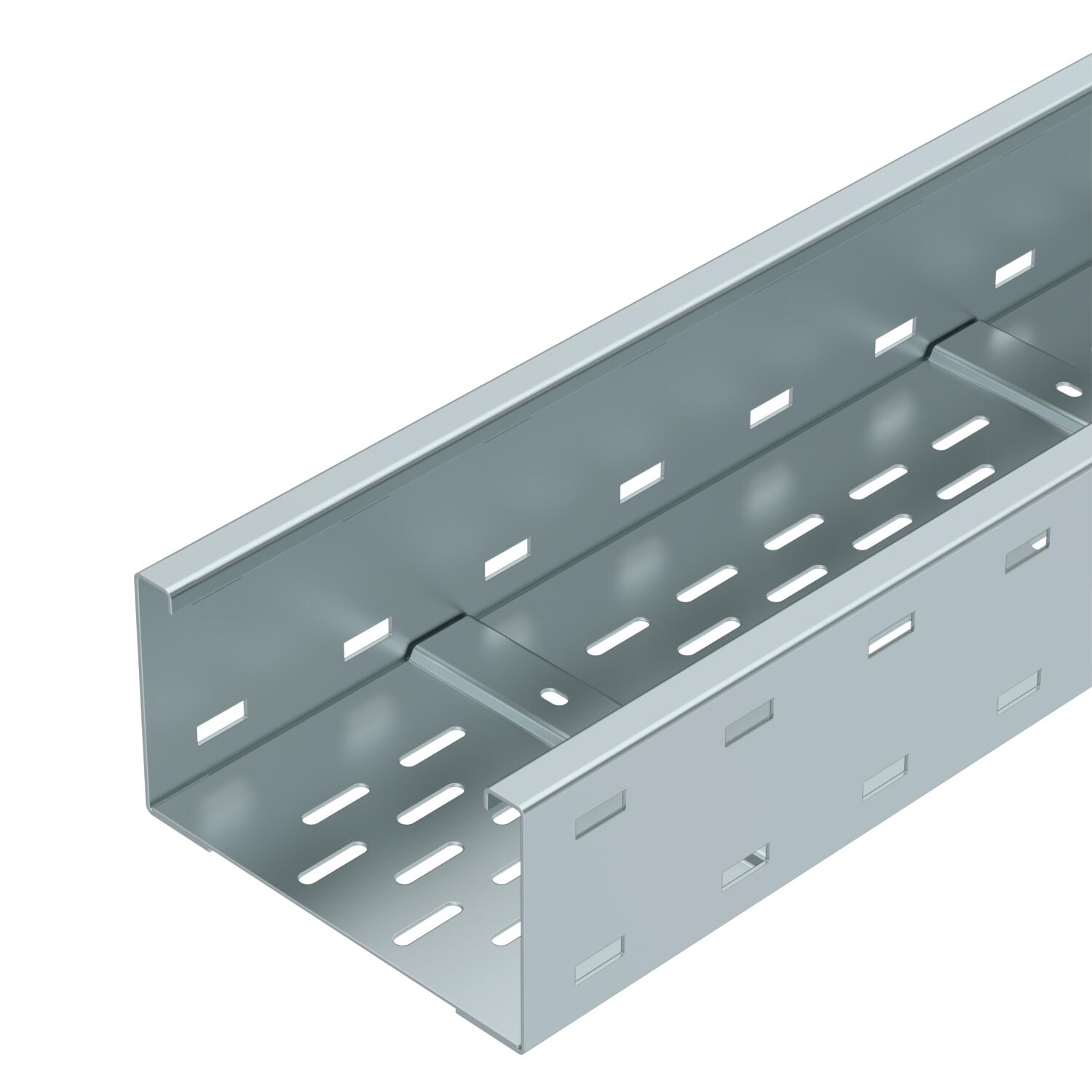

Bandeja portacables de vano ancho WKSG 110 FS
Código 6098111 | EAN 4012196351435
- Descripción de producto
-
Descripción de producto

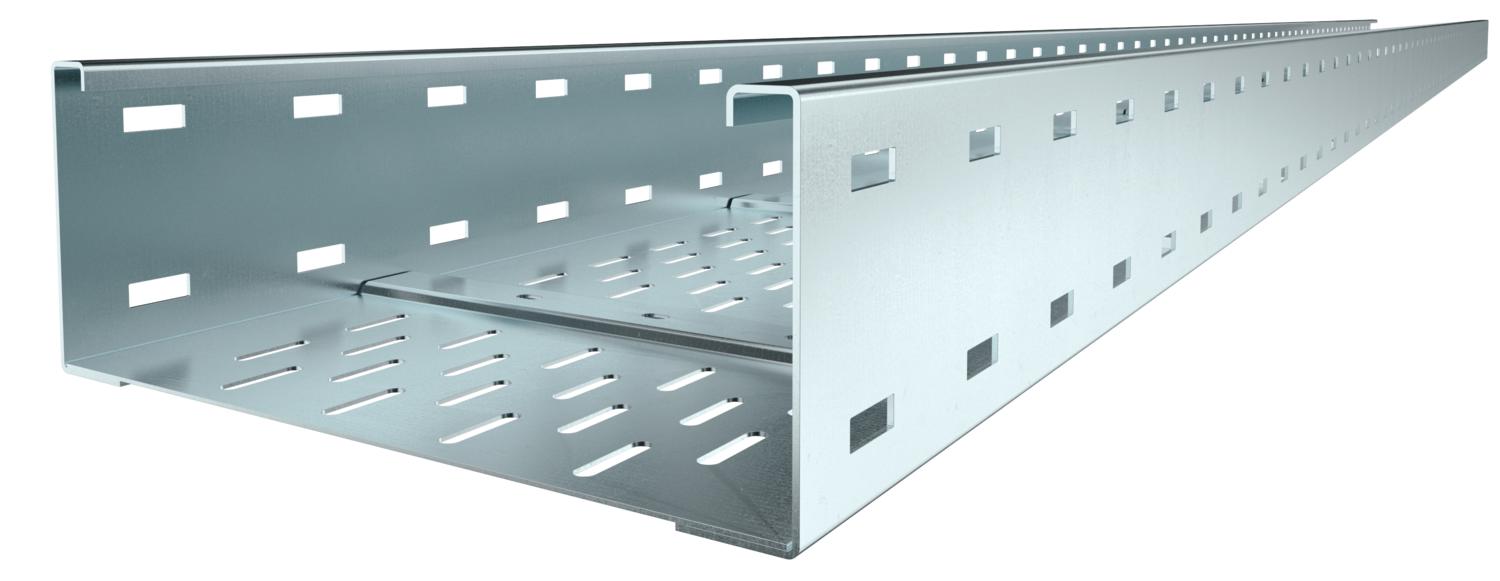

Sistema de bandejas portacables de amplios vanos, perforado, de ala 110 mm.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.
-
- Datos técnicos
-
Datos técnicos
Acero inoxidable, barnizado no Aislamiento magnético con tapa 50 dB Aislamiento magnético sin tapa 20 dB Dimensión 110x200x6000 Espesor de chapa 2 mm Longitud útil 6000 mm Mantenimiento de función no Material Acero Modelo de unión sin unión Perforación de montaje en el suelo sí Perforación lateral sí Sección efectiva 20200 mm² Sección efectiva 202 cm² Superficie Galvanizado en banda Tamaño 200 x 110 Tipo del conector del sistema portacables Atornillado Tipo vano ancho sí Dimensiones

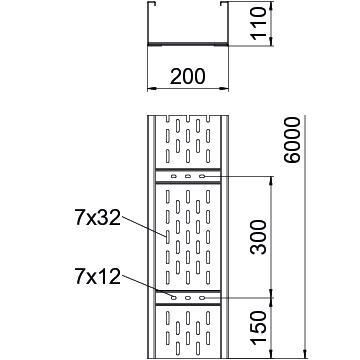

Altura 110 mm Ancho 200 mm Longitud 6000 mm Medida B 200 mm Medida H 10 mm Medida L 6000 mm Cargas
Distancia de sujeción 3,0 m 2,5 kN/m Distancia de sujeción 3,5 m 2,01 kN/m Distancia de sujeción 4,0 m 1,6 kN/m Distancia de sujeción 4,5 m 1,32 kN/m Distancia de sujeción 5,0 m 1,1 kN/m Distancia de sujeción 6,0 m 0,75 kN/m Distancia de sujeción 7,0 m 0,45 kN/m Distancia de sujeción 8,0 m 0,2 kN/m Datos técnicos
Diagrama de carga bandeja de chapa de vanos anchos WKSG 110
-
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
-
Distancia entre los apoyos en m
-
Flexión de la barra en mm a kN/m permitidos.
-
Esquema de carga para procesos de comprobación
-
La curva de carga con bandejas portacables en mm
-
Curva de flexión de la barra según la distancia entre apoyos
-
- Todos los tipos
-
Accesorios del sistema
Productos Tipo Código Cantidad Mín. ud. de venta
Unión recta FS
WRVL 110 FS 6091164 2 Unidad
Curva de 90° 110 FS
WRB 90 120 FS 6098304 1 Unidad
Tapa con tornillo giratorio FS
WDRL 1116 20 FS 6227422 3 m
Tabique separador 85 FS
TSG 85 FS 6062114 3 m
Unión recta FS
SSLB 200 FS 7070213 20 Unidad - Descargas
-
