Bandeja portacables de vano ancho WKSG 160 FT

Código / Tipo

Mantenimiento de función	no

Longitud	6000 mm

Ancho

Espesor de chapa	2 mm

Descripción de producto

Descripción de producto

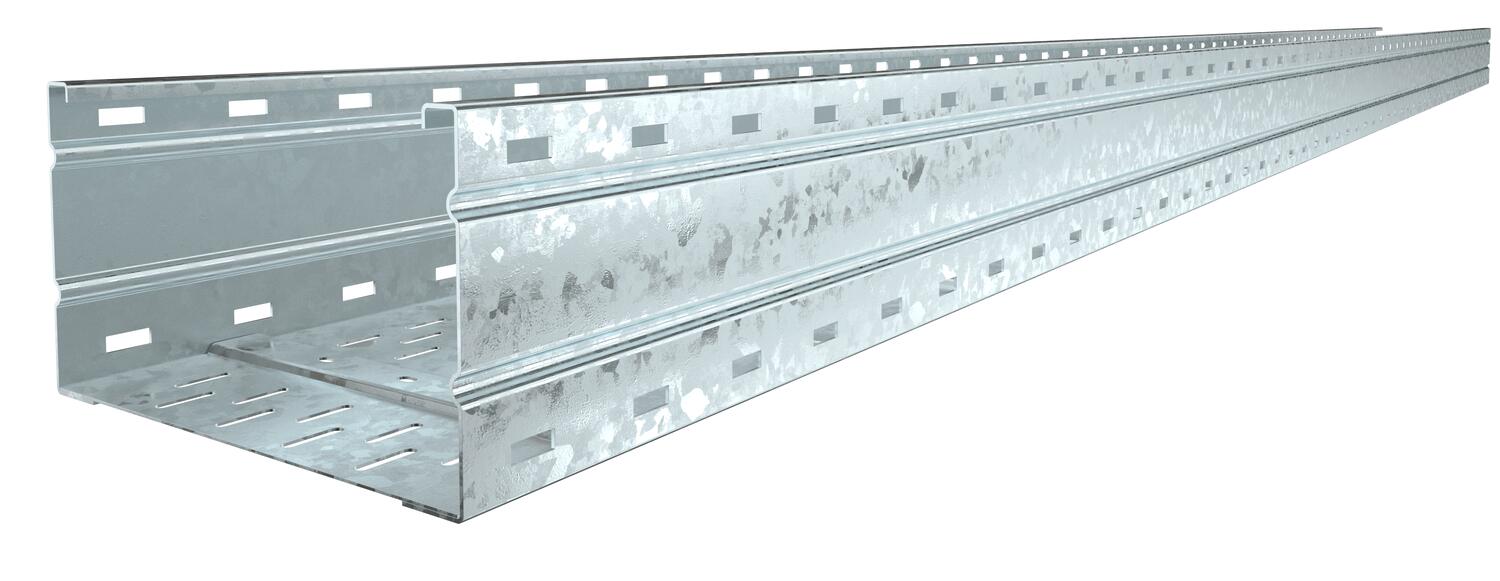

Sistema de bandejas portacables vano ancho, perforado, de ala 160 mm.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.

Datos técnicos

Acero inoxidable, barnizado	no
Aislamiento magnético con tapa	50 dB
Aislamiento magnético sin tapa	20 dB

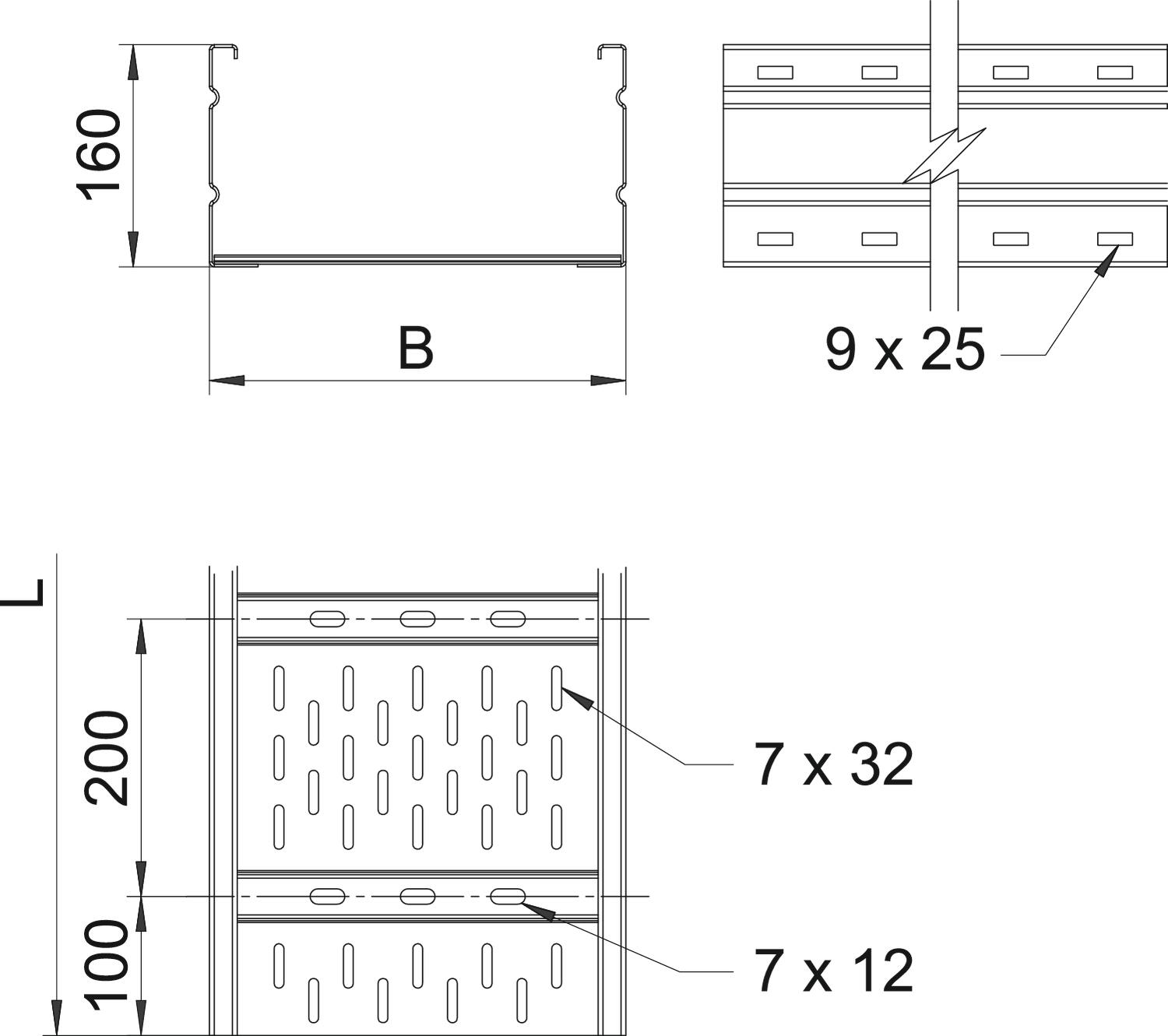

Altura	160 mm
Ancho	200 mm
Color	zinc
Dimensión	160x200x6000

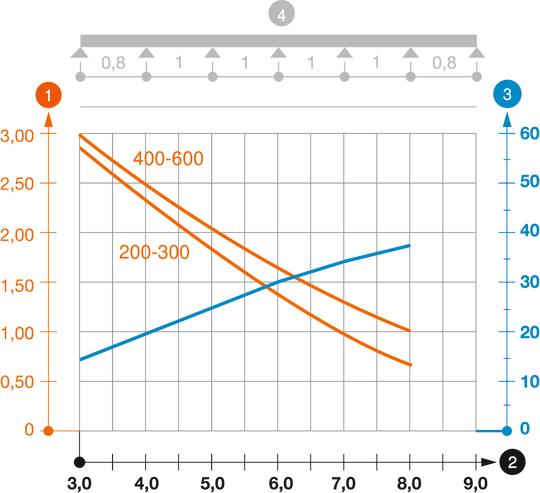

Distancia de sujeción 3,0 m	2,9 kN/m
Distancia de sujeción 3,5 m	2,59 kN/m
Distancia de sujeción 4,0 m	2,3 kN/m
Distancia de sujeción 4,5 m	2,04 kN/m
Distancia de sujeción 5,0 m	1,8 kN/m
Distancia de sujeción 6,0 m	1,4 kN/m
Distancia de sujeción 7,0 m	1 kN/m
Distancia de sujeción 8,0 m	0,7 kN/m
Espesor de chapa	2 mm

Huella de CO₂ (GWP) Cradle-to-Gate	19,765 kg CO₂e / 1 Metro
Longitud	6000 mm
Longitud útil	6000 mm
Mantenimiento de función	no
Material	Acero
Medida B	200 mm
Medida L	6000 mm
Modelo de unión	sin unión
Perforación de montaje en el suelo	sí
Perforación lateral	sí
Sección efectiva	30200 mm²
Sección efectiva	302 cm²
Superficie	Galvanizado por inmersión en caliente
Tamaño	200x6000
Tipo del conector del sistema portacables	Atornillado
Tipo vano ancho	sí

Datos técnicos

Todos los tipos

Tipo	Mantenimiento de función	Longitud	Ancho	Espesor de chapa	Código	Cantidad	Mín. ud. de venta
WKSG 162 FT	no	6000 mm	200 mm	2 mm	6098550	m	6 m
WKSG 163 FT	no	6000 mm	300 mm	2 mm	6098554	m	6 m
WKSG 164 FT	no	6000 mm	400 mm	2 mm	6098558	m	6 m
WKSG 165 FT	no	6000 mm	500 mm	2 mm	6098562	m	6 m
WKSG 166 FT	no	6000 mm	600 mm	2 mm	6098566	m	6 m

Accesorios

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Unión recta FT	WRVL 110 FT	6091180	Unidad	2 Unidad

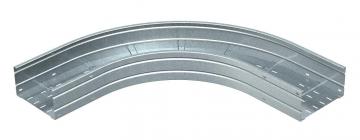

Curva de 90° 160 FT	WRB 90 162 FT	6098730	Unidad	1 Unidad
Tapa con tornillo giratorio DD	WDRL 1116 20 DD	6227600	m	3 m
Tabique separador 110 FS	TSG 110 FS	6062122	m	3 m
Unión recta DD	SSLB 200 DD	7070314	Unidad	20 Unidad
