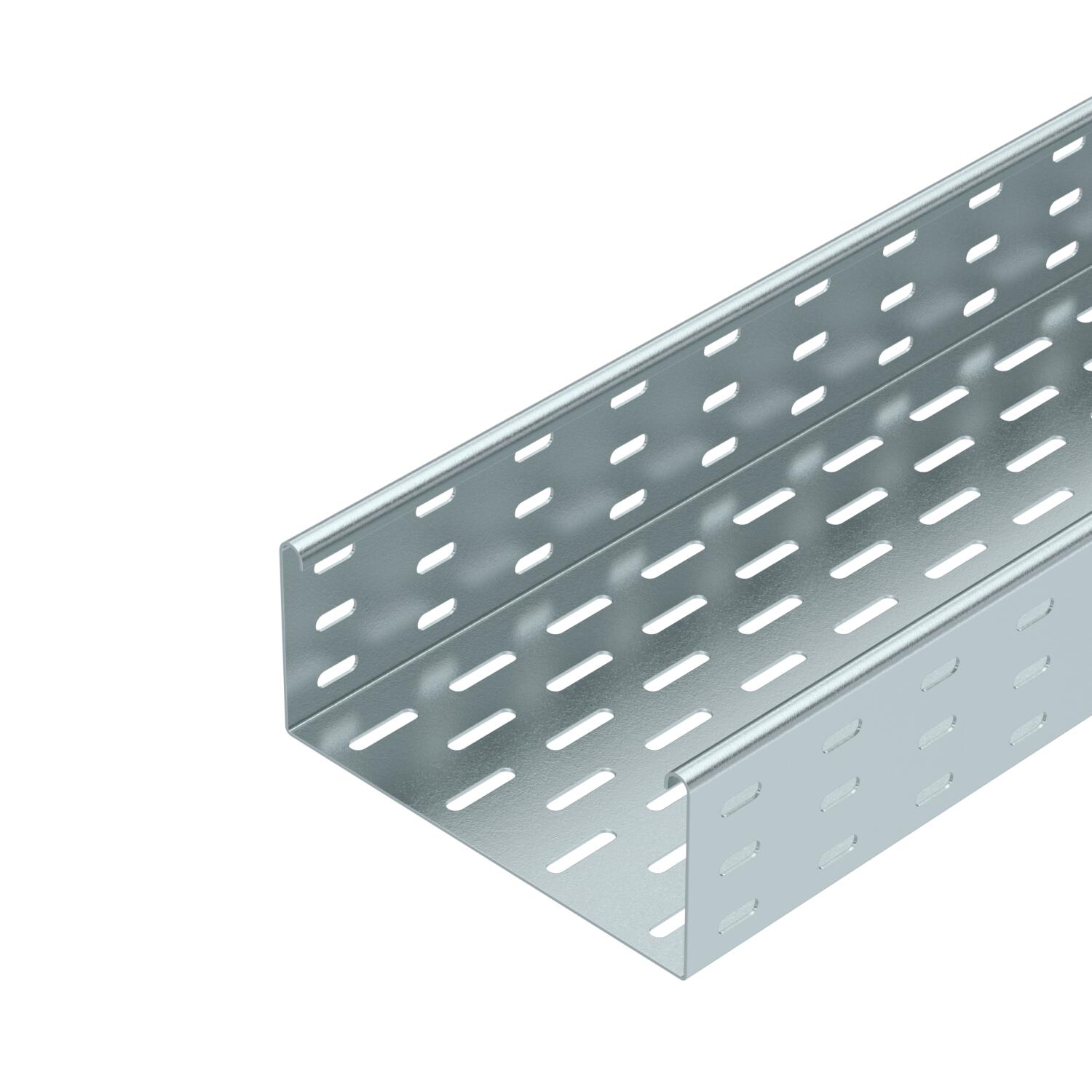

SKS 85 = sistema de bandeja portacables de ala 85 mm.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.
-
- Datos técnicos
-
Datos técnicos

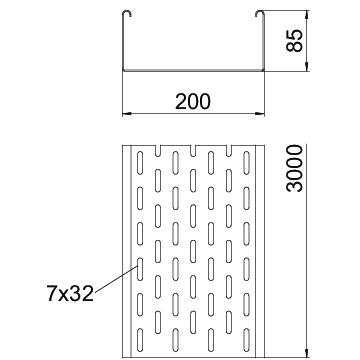

Accesorios de suministro Unión recta RLVL 85 Acero inoxidable, barnizado no Calibre maestro de agujeros OTAN no Con tapa no Dimensión 85x200x3000 Espesor de chapa 0,6 in Espesor de chapa 1,5 mm Mantenimiento de función no Material Acero Modelo de unión conector suministrado Perforación de montaje en el suelo sí Perforación lateral sí Sección efectiva 18600 mm² Sección efectiva 186 cm² Superficie Galvanizado en banda Tamaño 85 x 200 Tipo de test de carga según IEC 61537 Tipo II Tipo del conector del sistema portacables Atornillado Tipo vano ancho no Dimensiones
Altura 85 mm Altura 3 in Ancho 200 mm Ancho 8 in Longitud 3000 mm Longitud 10 ft Medida B 200 mm Cargas
Distancia de sujeción 1,5 m 2,8 kN/m Distancia de sujeción 2,0 m 2,25 kN/m Distancia de sujeción 2,5 m 1,5 kN/m Distancia de sujeción 3,0 m 0,75 kN/m Datos técnicos
Diagrama de carga bandeja de chapa tipo SKS 85
-
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
-
Distancia entre los apoyos en m
-
Flexión de la barra en mm a kN/m permitidos.
-
Esquema de carga para procesos de comprobación
-
La curva de carga con bandejas portacables en mm
-
Curva de flexión de la barra según la distancia entre apoyos
-
