- Descripción de producto
-
Descripción de producto

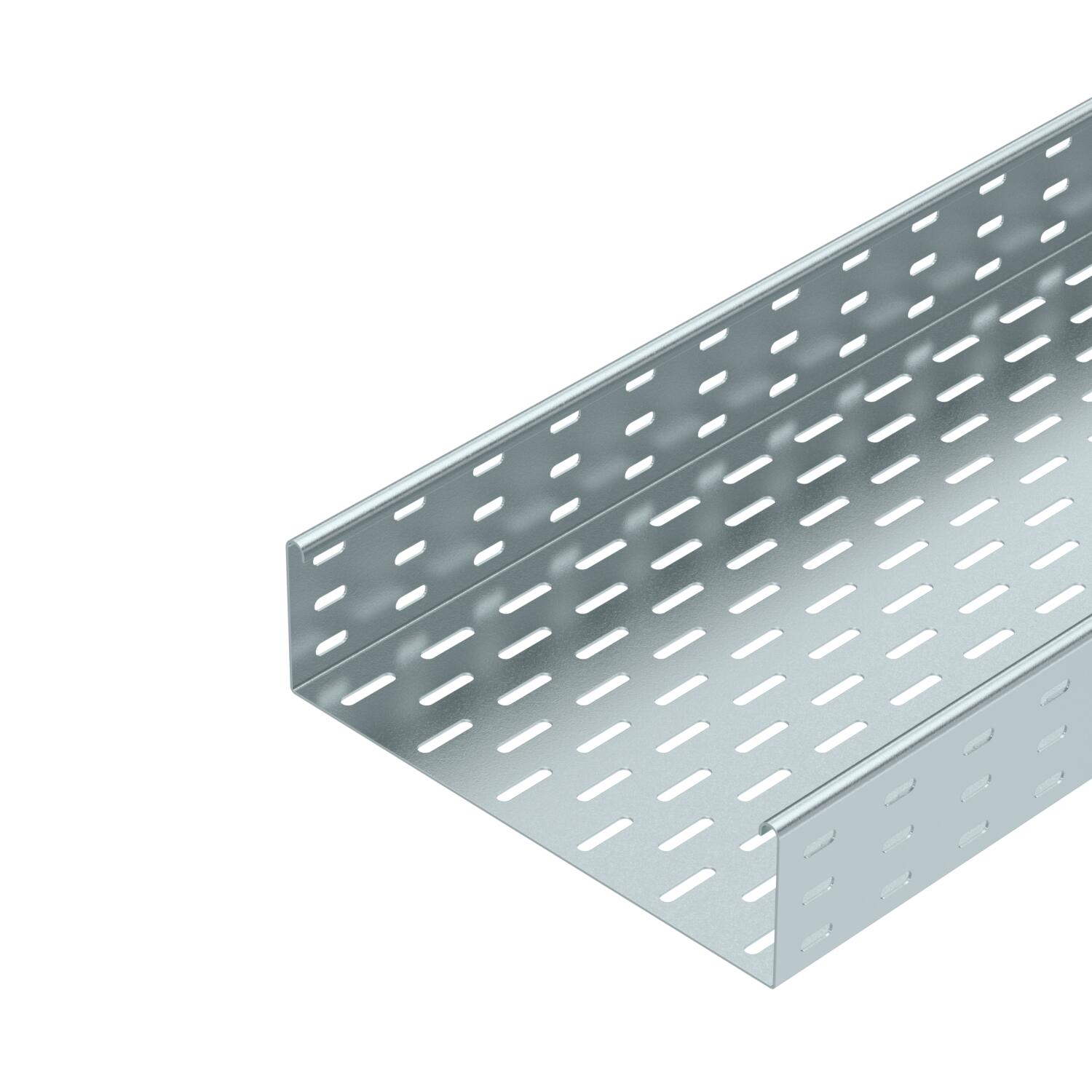

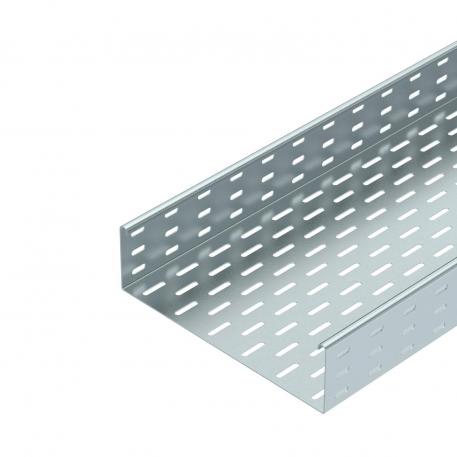

SKS 85 = sistema de bandeja portacables de ala 85 mm.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.
- Datos técnicos
-
Datos técnicos
Accesorios de suministro Unión recta RLVL 85 Acero inoxidable, barnizado no Calibre maestro de agujeros OTAN no Con tapa no Dimensión 85x300x3000 Espesor de chapa 0,6 in Espesor de chapa 1,5 mm Mantenimiento de función no Material Acero Modelo de unión sin unión Perforación de montaje en el suelo sí Perforación lateral sí Sección efectiva 253 cm² Sección efectiva 25300 mm² Superficie Galvanizado en banda Tamaño 85 x 300 Tipo de test de carga según IEC 61537 Tipo II Tipo del conector del sistema portacables Atornillado Tipo vano ancho no Dimensiones

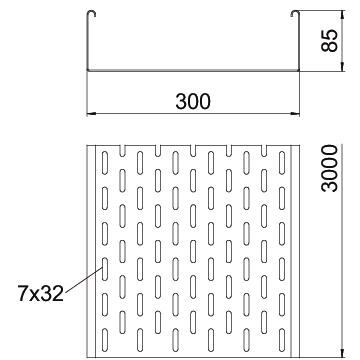

Altura 85 mm Altura 3 in Ancho 300 mm Ancho 12 in Longitud 3000 mm Longitud 10 ft Medida B 300 mm Cargas
Distancia de sujeción 1,5 m 2,8 kN/m Distancia de sujeción 2,0 m 2,25 kN/m Distancia de sujeción 2,5 m 1,5 kN/m Distancia de sujeción 3,0 m 0,75 kN/m Datos técnicos
Diagrama de carga bandeja de chapa tipo SKS 85
- Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
- Distancia entre los apoyos en m
- Flexión de la barra en mm a kN/m permitidos.
- Esquema de carga para procesos de comprobación
- La curva de carga con bandejas portacables en mm
- Curva de flexión de la barra según la distancia entre apoyos
- Todos los tipos
-
Todos los tipos
- Descargas
-
Hoja de datos SKS 830 FS / 6058302 , 0.33MB , pdfDeclaración de conformidad SKS 830 FS / 6058302 , 0.15MB , pdfDeclaración de conformidad UK SKS 830 FS / 6058302 , 0.09MB , pdfREACH Declaración de conformidad SKS 830 FS / 6058302 , 0.12MB , pdfRoHS Declaración de conformidad SKS 830 FS / 6058302 , 0.12MB , pdfInforme de sostenibilidad Informe de sostenibilidad de los sistemas de bandejas portacables , 2.00MB , pdfInstrucciones de montaje Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfInstrucciones de montaje Instrucciones de montaje de sistemas de bandejas portacables atornillables , 9.41MB , pdfInstrucciones de montaje KTS mounting instructions Version 1.1 applicable for all OBO cable support systems , 2.00MB , pdf
