- Descripción de producto
-
Descripción de producto

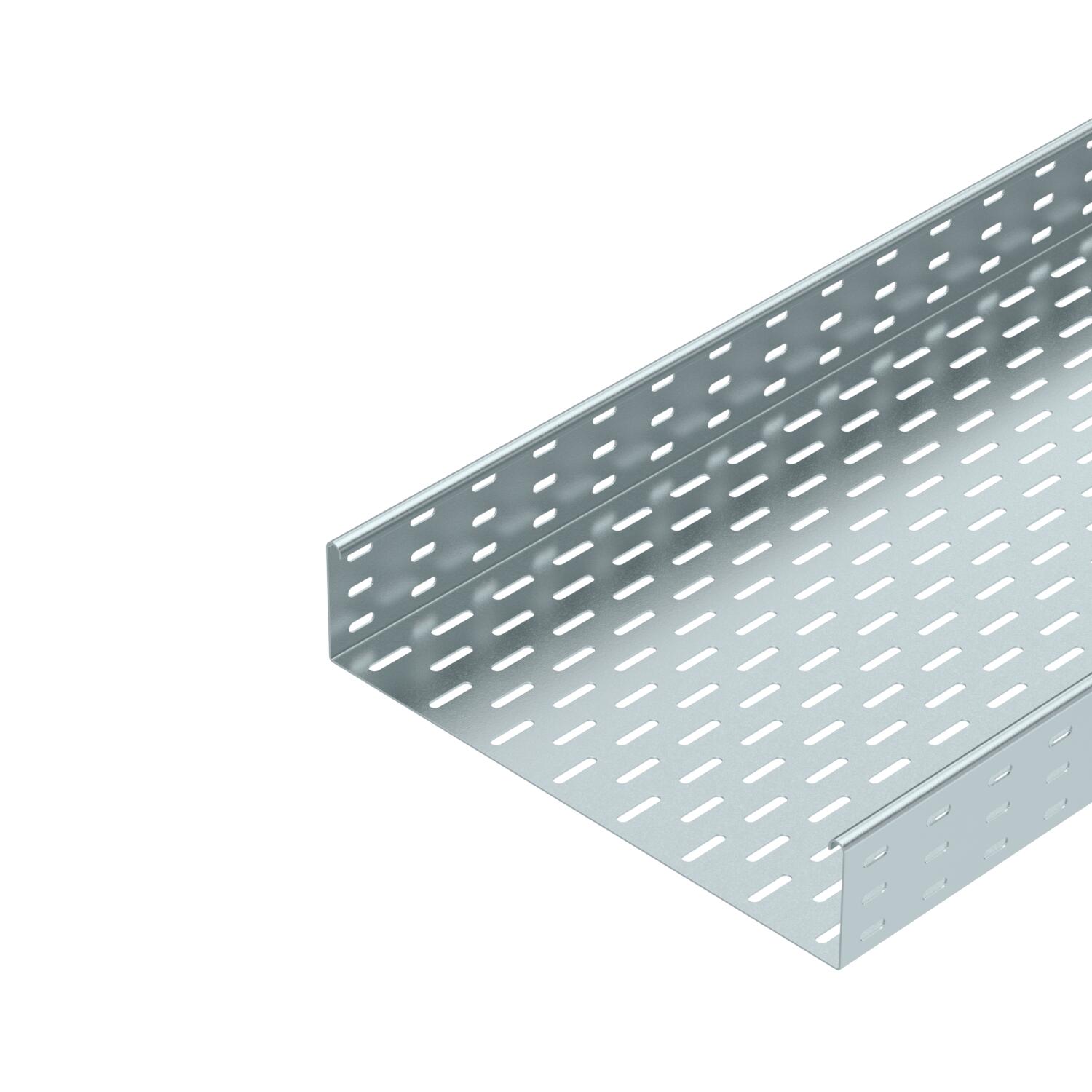

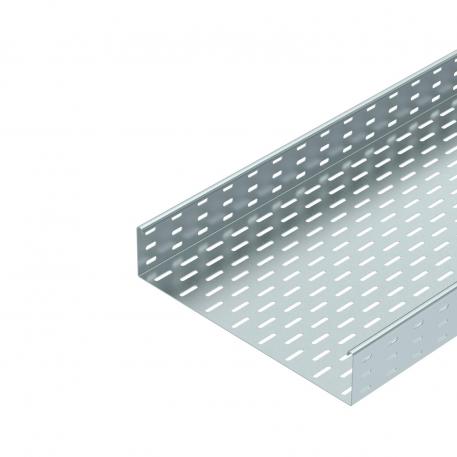

SKS 85 = sistema de bandeja portacables de ala 85 mm.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.
-
- Datos técnicos
-
Datos técnicos
Accesorios de suministro Unión recta RLVL 85 Acero inoxidable, barnizado no Calibre maestro de agujeros OTAN no Con tapa no Dimensión 85x400x3000 Espesor de chapa 1,5 mm Espesor de chapa 0,6 in Mantenimiento de función no Material Acero Modelo de unión conector suministrado Perforación de montaje en el suelo sí Perforación lateral sí Sección efectiva 338 cm² Sección efectiva 33800 mm² Superficie Galvanizado en banda Tamaño 85 x 400 Tipo de test de carga según IEC 61537 Tipo II Tipo del conector del sistema portacables Atornillado Tipo vano ancho no Dimensiones

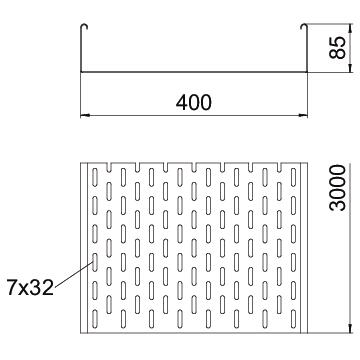

Altura 85 mm Altura 3 in Ancho 400 mm Ancho 16 in Longitud 10 ft Longitud 3000 mm Medida B 400 mm Cargas
Distancia de sujeción 1,5 m 2,8 kN/m Distancia de sujeción 2,0 m 2,25 kN/m Distancia de sujeción 2,5 m 1,5 kN/m Distancia de sujeción 3,0 m 0,75 kN/m Datos técnicos
Diagrama de carga bandeja de chapa tipo SKS 85
-
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
-
Distancia entre los apoyos en m
-
Flexión de la barra en mm a kN/m permitidos.
-
Esquema de carga para procesos de comprobación
-
La curva de carga con bandejas portacables en mm
-
Curva de flexión de la barra según la distancia entre apoyos
-
- Todos los tipos
-
Todos los tipos
- Descargas
-
Hoja de datos SKS 840 FS / 6058396 , 0.30MB , pdfDeclaración de conformidad SKS 840 FS / 6058396 , 0.15MB , pdfREACH Declaración de conformidad SKS 840 FS / 6058396 , 0.12MB , pdfRoHS Declaración de conformidad SKS 840 FS / 6058396 , 0.12MB , pdfInforme de sostenibilidad Informe de sostenibilidad de los sistemas de bandejas portacables , 2.00MB , pdfInstrucciones de montaje KTS mounting instructions Version 1.1 applicable for all OBO cable support systems , 2.00MB , pdfInstrucciones de montaje Instrucciones de montaje de sistemas de bandejas portacables atornillables , 9.41MB , pdf
