Barra equipotencial modelo BigBar para el sector industrial

Código 5015866 | EAN 4012195002284

40 mm
Descripción de producto
Descripción de producto
• Conexión equipotencial principal según VDE 0100 sección 410 y sección 540, así como conexión equipotencial de protección contra descargas atmosféricas según VDE 0185-305 (IEC 62305)
• Patas de aislamiento
• Montaje rápido y sencillo de los cables de conexión mediante tornillostirafondos M10
• La versión de acero inoxidable (V2A) es adecuada para la utilización en exteriores
• Completo, con tacos y tornillos para montaje a pared
• Con arandela dentada (DIN 137) para evitar que se aflojen los tornillos ( p. ej. necesario en el sector industrial y en las zonas EX)
  • Probado contra descargas de rayo
Datos técnicos

Datos técnicos

Aislante
Altura 5 mm
Ancho 40 mm
Conducción de corriente de rayo H/100 kA
Dimensión 10xM10
Forma constructiva Estructura modular

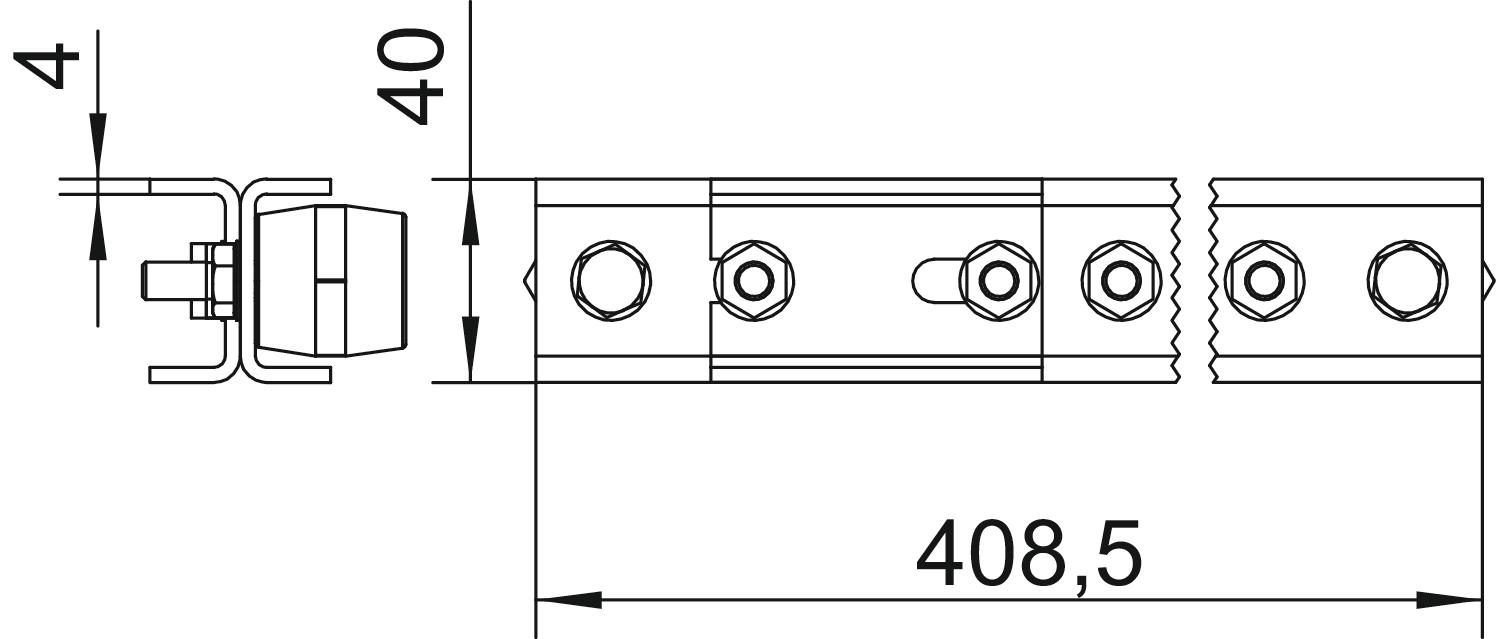

Longitud 408,5 mm
Material Acero inoxidable 1.4301
Material del borne Acero inoxidable (V2A)
Material del perfil de contacto Acero inoxidable (V2A)
Número de conexiones 10
Número de conexiones de conductores redondos en total 10
Versión Solo borne
Todos los tipos

Todos los tipos

Tipo Longitud Ancho Altura Número de conexiones Código Cantidad Mín. ud. de venta
1802 5 VA 246 mm 40 mm 5 mm 5 5015854
6 Unidad
1802 10 VA 408,5 mm 40 mm 5 mm 10 5015866
12 Unidad
1802 DC 5+5 VA 605 mm 40 mm 85 mm 10 5015876
1 Unidad
Accesorios

Accesorios del sistema

Productos Tipo Código Cantidad Mín. ud. de venta
Tapa para barra equipotencial modelo BigBar Tapa para barra equipotencial modelo BigBar 1802 AH 10 5015884
25 Unidad
