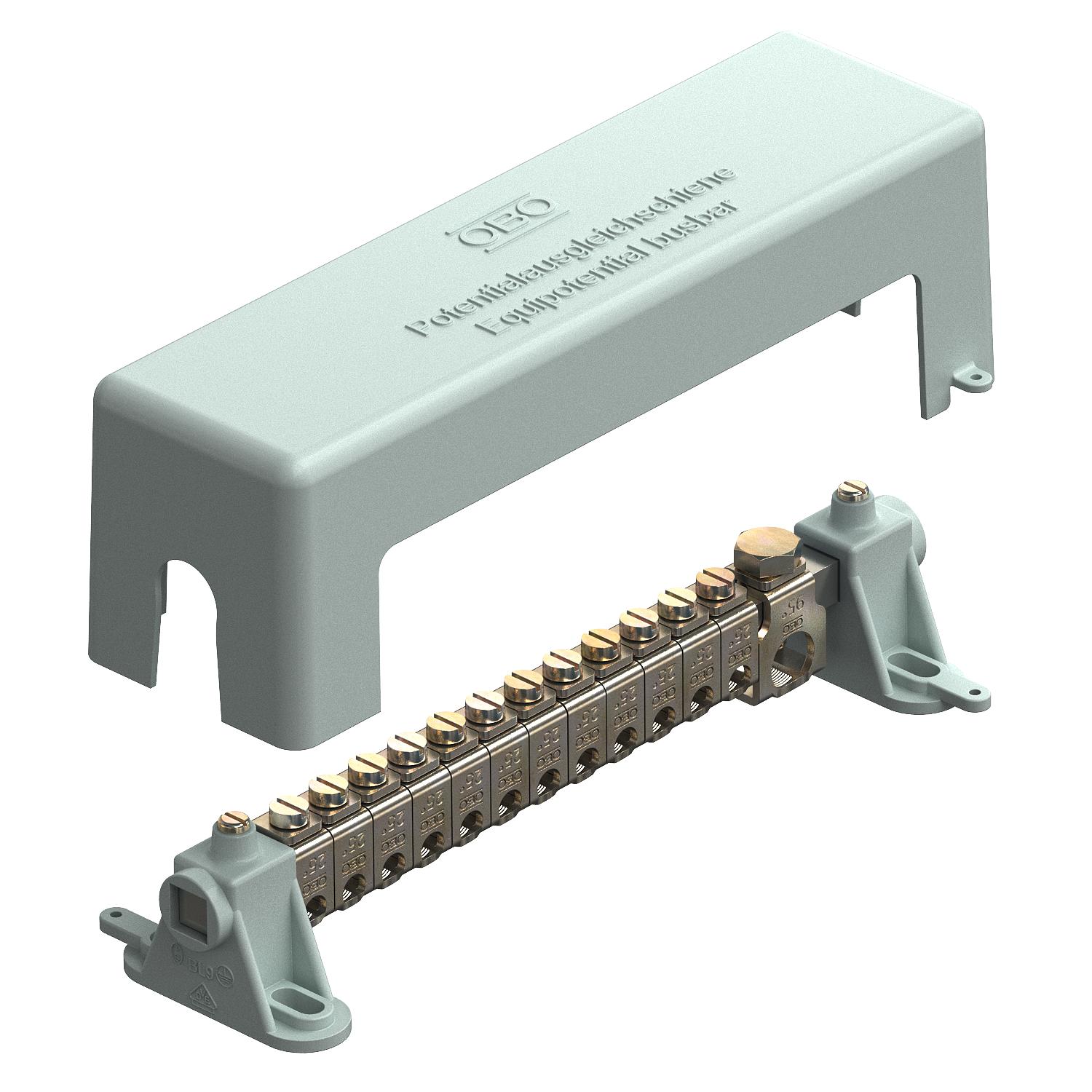

Barra equipotencial para interiores

Código 5015683 | EAN 4012196868421

Descripción de producto
Descripción de producto
Barra equipotencial para establecer la conexión equipotencial según DIN VDE 0100-410 / -540 y la conexión equipotencial de protección contra descargas atmosféricas según DIN VDE 0185-305

• Con regleta 10 x 10 mm de latón niquelado
• Con bornes de contacto de acero galvanizado
• Tapa y soportes de poliestireno gris
• Tapa precintable/rotulable
• Resistente a una corriente de rayo de 100 kA (10/350)
• Abrazadera de tracción con dispositivo de retención de tornillos para impedir que se suelten
(p. ej. necesario en el sector industrial y en las zonas EX)

Posibilidades de conexión:
• 12 cables unifilares o multifilares de 2,5-25 mm² o cables de hilo fino de hasta 16 mm² (máx. Ø 7 mm)
• 1 cable unifilar o multifilar de 25-95 mm² o cables de hilo fino de hasta 70 mm² (máx. Ø 13,5 mm)

Datos técnicos

Datos técnicos

Aislante

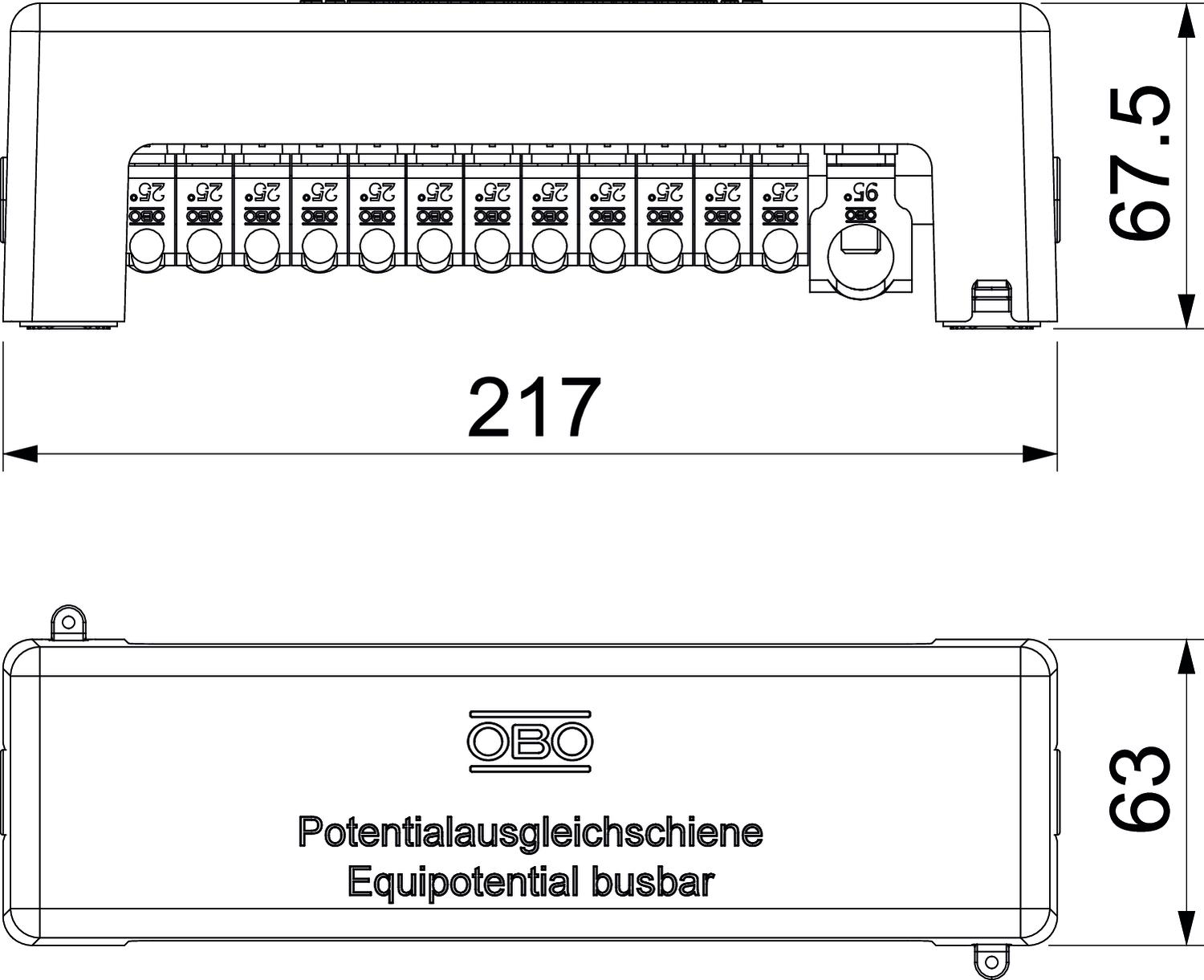

Altura 67,5 mm
Ancho 63 mm
Color Gris
Dimensión 217mm
Forma constructiva Estructura modular
Longitud 217 mm
Material Latón
Material del borne Acero
Material del perfil de contacto Latón
Número de conexiones de cable hasta 95 mm² rígido 2
Superficie del borne electrozincado
Superficie del perfil de contacto niquelado
Versión Con tapa
Todos los tipos

Todos los tipos

Tipo Longitud Ancho Altura Color Código Cantidad Mín. ud. de venta
1801 VDE 217 mm 63 mm 67,5 mm Gris 5015650
1 Unidad
1801 FIN - - - - 5015680
1 Unidad
1801 12x25 1x95 217 mm 63 mm 67,5 mm Gris 5015683
1 Unidad
