- Descripción de producto
-

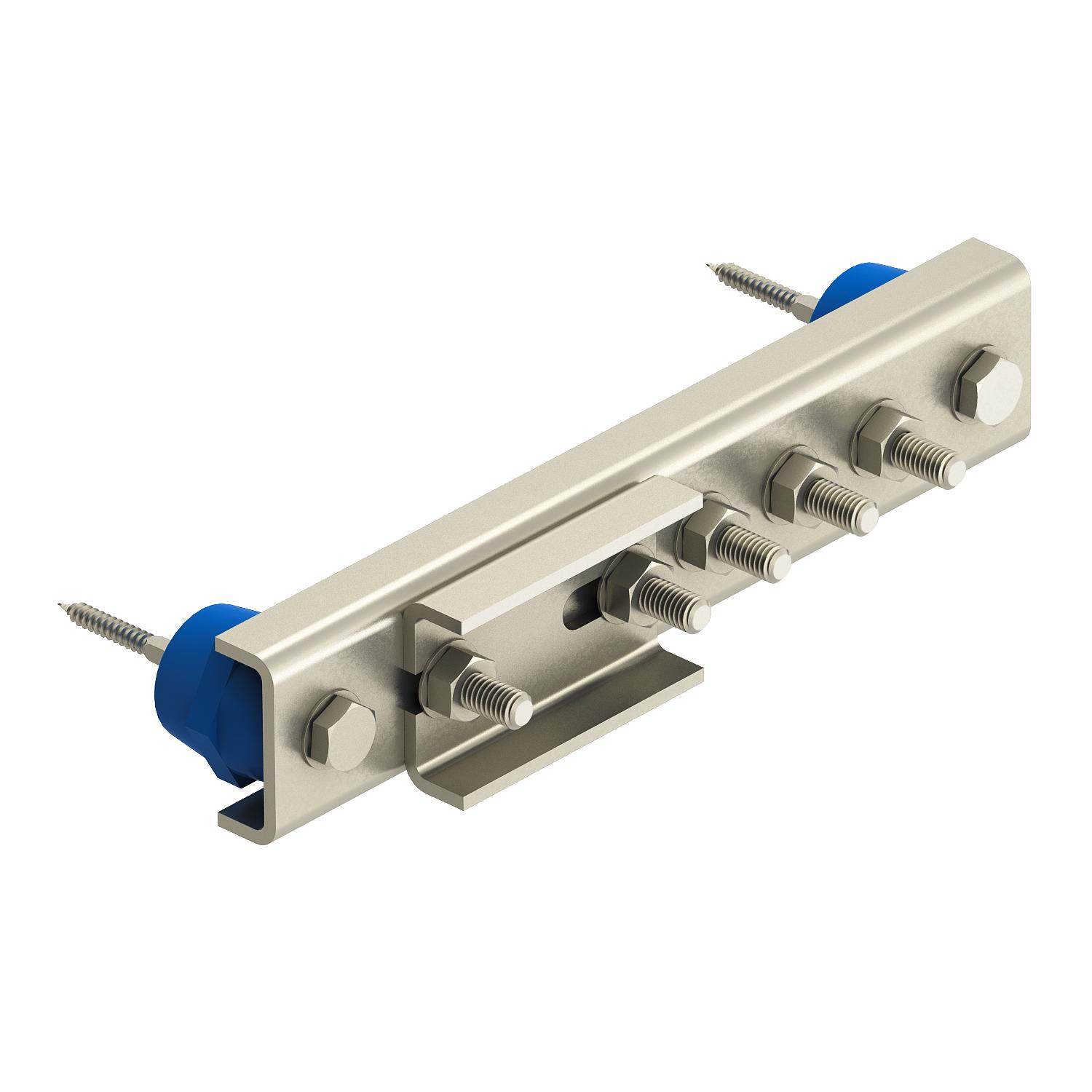

Descripción de producto
Para la protección/conexión equipotencial de función sin chispa de encendido según DIN VDE 0100-410/-540 y la conexión equipotencial de protección contra rayos sin chispa de encendido según VDE 0185-305 (IEC 62305) en instalaciones según VDE 0165-1 (IEC/ EN 60079-14)
• Instalación en zonas con peligro de explosión, zonas Ex 1 y 2/ 21 y 22
• Probado según grupo de explosión IIC
• Capacidad de soportar la corriente de rayo clase H (100 kA) según VDE 0185-561-1 (IEC/EN 62561-1)
• Patas de aislamiento estabilizadas contra UV y sin halógenos
• Con arandelas elásticas para impedir que los tornillos se aflojen solos según VDE 0185-305-3
Suplemento 2
• Apto para instalación en interiores y exteriores
- Datos técnicos
-
Datos técnicos
Aislante sí Conducción de corriente de rayo H/100 kA Dimensión 10xM10 Forma constructiva Estructura fija Material Acero inoxidable 1.4301 Material del borne Acero inoxidable (V2A) Material del perfil de contacto Acero inoxidable (V2A) Número de conexiones 10 Número de conexiones de conductores planos hasta 40 mm 1 Número de conexiones de conductores redondos en total 10 Versión Solo borne Dimensiones
Altura 4 mm Ancho 54 mm Longitud 441 mm - Todos los tipos
- Descargas
-
Hoja de datos EX PAS 10 / 5015270 , 0.22MB , pdfDeclaración de conformidad EX PAS 10 / 5015270 , 0.16MB , pdfREACH Declaración de conformidad EX PAS 10 / 5015270 , 0.12MB , pdfRoHS Declaración de conformidad EX PAS 10 / 5015270 , 0.12MB , pdfInforme de pruebas Informe de pruebas DEKRA EX PAS , 0.04MB , pdfDeclaración del fabricante Declaración del fabricante Barra ómnibus equipotencial EX PAS... , 0.05MB , pdfInstrucciones de montaje Instrucciones de montaje de la barra ómnibus equipotencial EX PAS , 2.00MB , pdfInstrucciones de instalación Instrucciones de montaje e instalación de la barra ómnibus equipotencial 1802... , 2.00MB , pdf
