Barra ómnibus equipotencial para el montaje flexible en pared con punto de separación 505 | 40 | 85 | 6 |
morepic-1 morepic-2 video-1

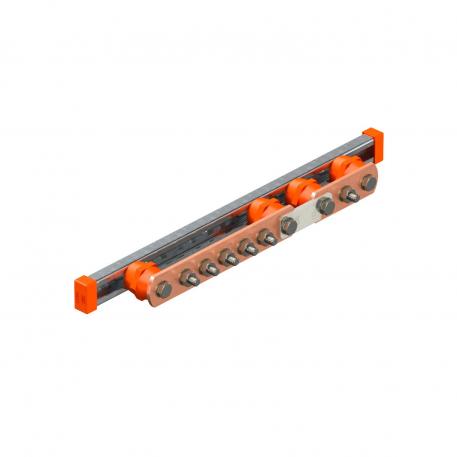

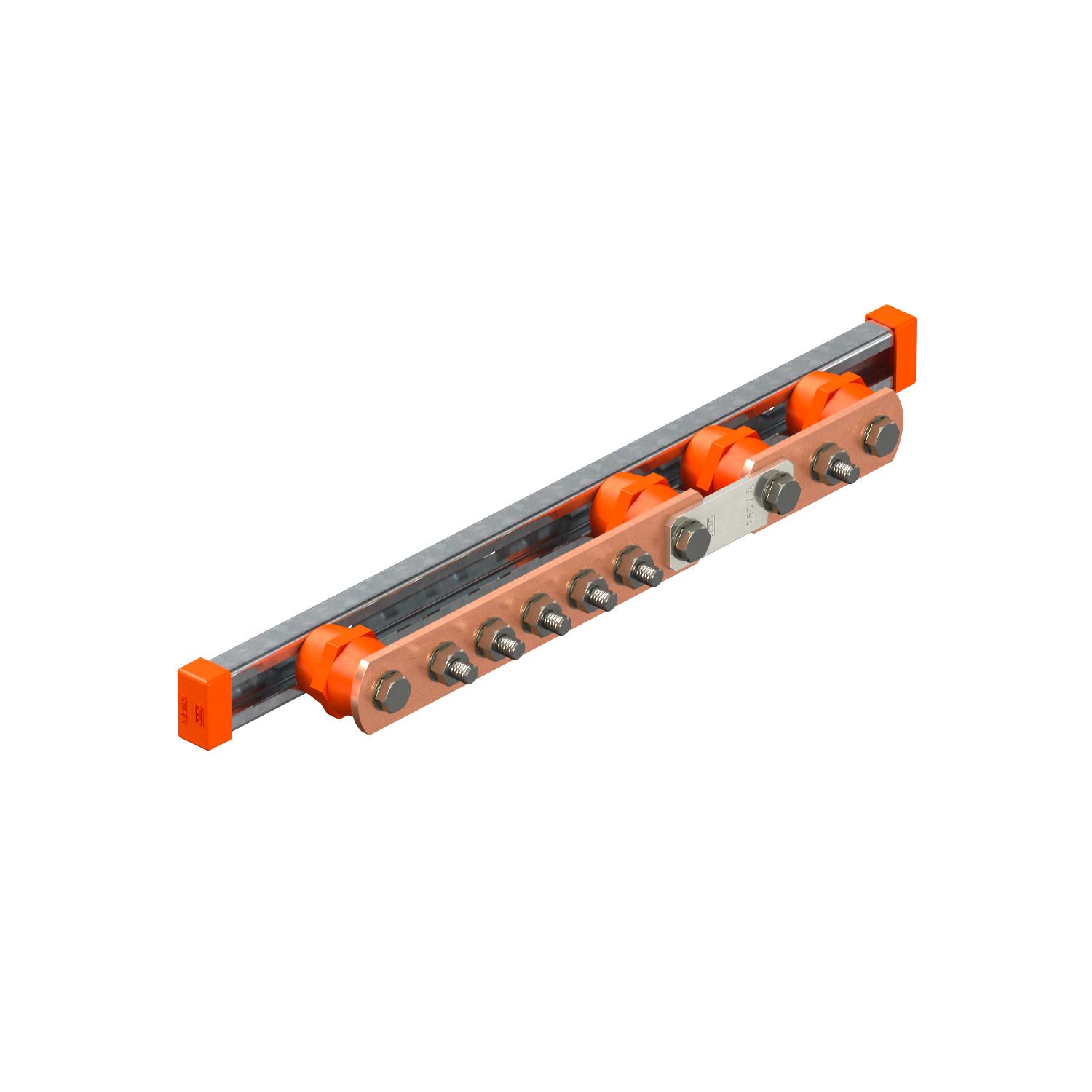

Barra ómnibus equipotencial para el montaje flexible en pared con punto de separación

Código 5015870 | EAN 4012196681921

40 mm
Descripción de producto

Descripción de producto

Carril principal de conexión equipotencial para la conexión equipotencial según DIN VDE 0100-410/-540 así como
conexión equipotencial de protección contra descargas atmosféricas según DIN VDE 0185-305 (IEC 62305)

• Con punto de separación (Disconnect - CC)
• Para el montaje flexible en pared
• Completo con perfiles (FT) y tornillos
• Montaje rápido y sencillo de los cables de conexión mediante
tornillos tirafondos M10
• Con arandela elástica (DIN 137) para evitar que se aflojen los tornillos



  • Probado contra descargas de rayo
Datos técnicos

Datos técnicos

Aislante sí
Conducción de corriente de rayo H/100 kA
Dimensión 5+1 x M10
Forma constructiva Estructura fija
Material Cobre
Material del borne Cobre
Material del perfil de contacto Cobre
Número de conexiones 6
Versión Solo borne

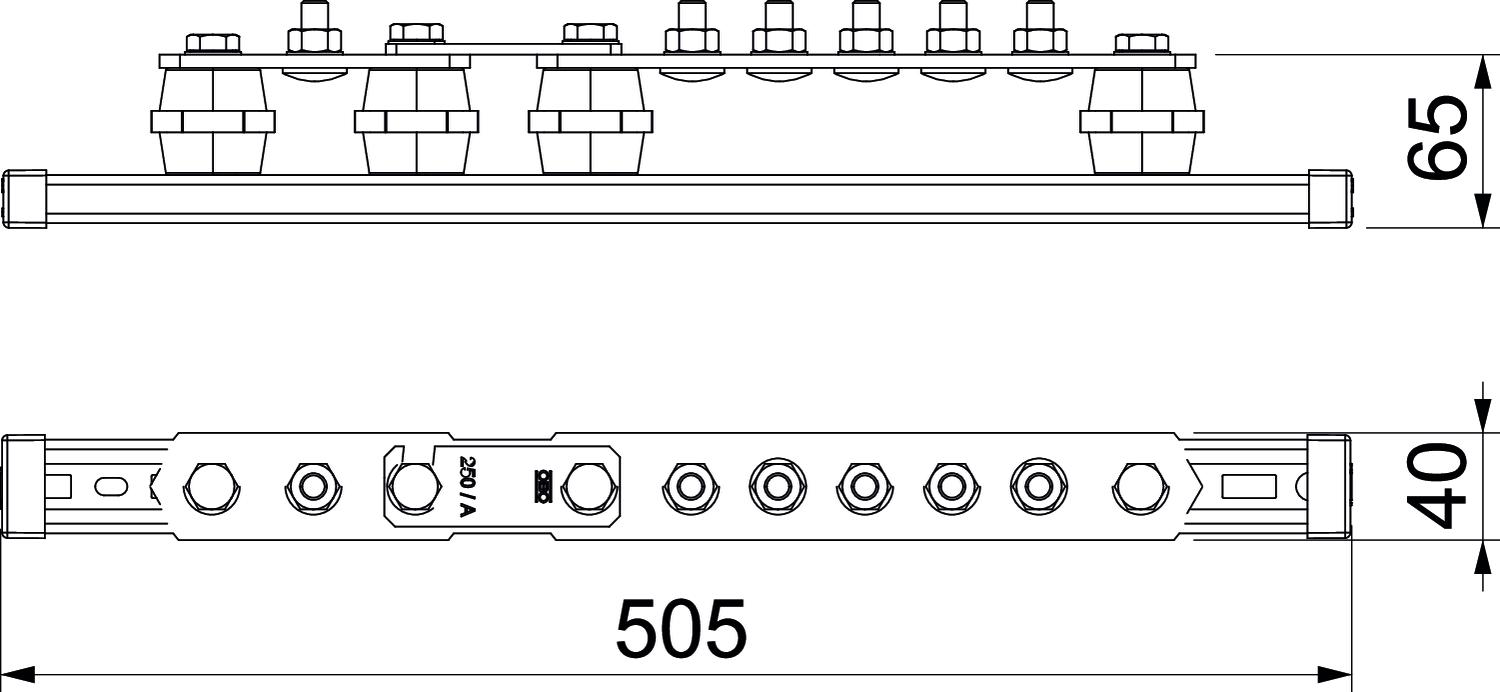

Dimensiones

Altura 85 mm
Ancho 40 mm
Longitud 505 mm
Todos los tipos

Todos los tipos

Tipo Longitud Ancho Altura Número de conexiones Código Cantidad Mín. ud. de venta
1802 5 CU 246 mm 40 mm 5 mm 5 5015830
1 Unidad
1802 6 CU 278,5 mm 40 mm 5 mm 6 5015832
1 Unidad
1802 8 CU 343,5 mm 40 mm 5 mm 8 5015836
1 Unidad
1802 10 CU 408,5 mm 40 mm 5 mm 10 5015842
1 Unidad
1802 12 CU 473,5 mm 40 mm 5 mm 12 5015844
1 Unidad
1802 14 CU 538,5 mm 40 mm 5 mm 14 5015847
1 Unidad
1802 20 CU 733,5 mm 40 mm 5 mm 20 5015849
1 Unidad
1802 DC 5+1 CU 505 mm 40 mm 85 mm 6 5015870
1 Unidad
1802 DC 5+5 CU 605 mm 40 mm 85 mm 10 5015874
1 Unidad
Accesorios

Accesorios del sistema

Productos Tipo Código Cantidad Mín. ud. de venta
Cierre para barra equipotencial Cierre para barra equipotencial 1802 KL 5015890
1 Unidad
