Caja bajo suelo con GES9
Código 7427479 | EAN 4012196456246
- Descripción de producto
-
Descripción de producto

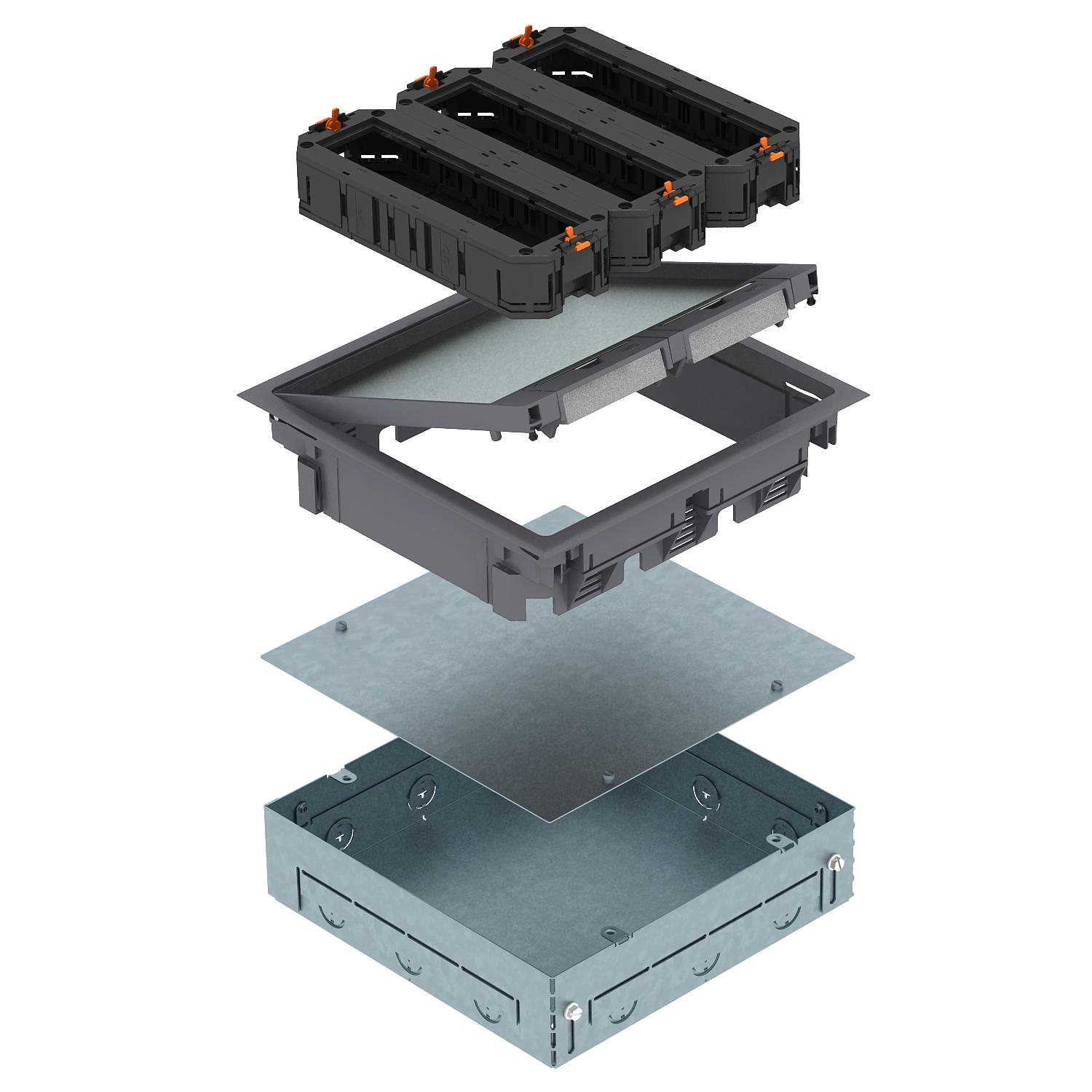

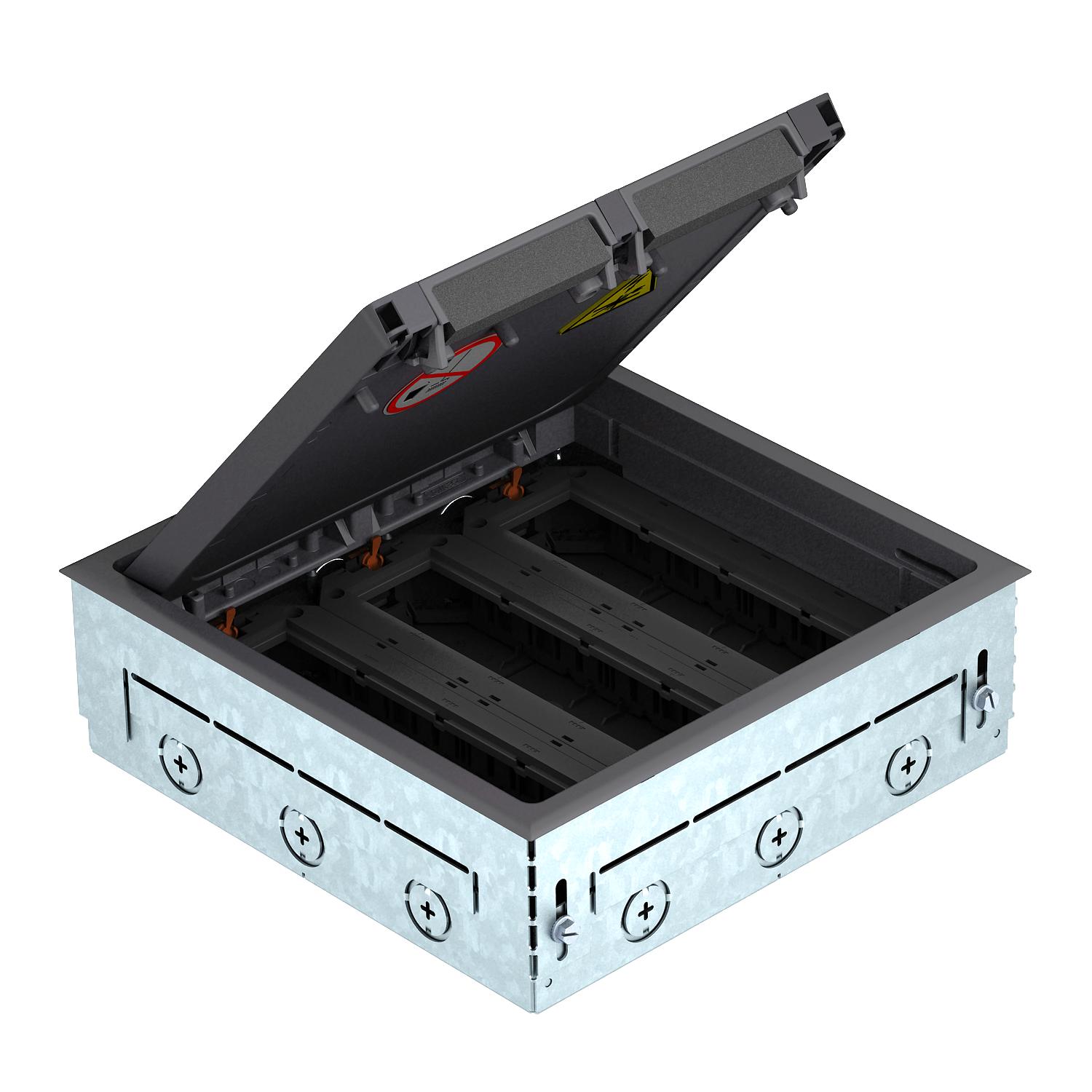

Caja cuadrada con unidad portamecanismos GES9 UGE para el uso en suelos pavimentados. Con entradas pretroqueladas para la introducción de las canalizaciones (M25) desde los cuatro lados.
La carcasa se suministra cerrada con una tapa protectora de montaje.
La profundidad mínima de montaje es de 64 mm y el margen de nivelación de + 23 mm.
-
- Datos técnicos
-
Datos técnicos
Adecuado para canalización bajo pavimento no Adecuado para canalización cerrada a ras de pavimento no Ancho, dimensiones exteriores 264 mm Apropiado para canal bajo suelo no Apropiado para instalación de suelo técnico no Apropiado para limpieza con agua no Apropiado para montaje en suelo hueco / técnico no Color gris hierro; RAL 7011 Con entalladura para revestimiento de suelo sí Cuidados del suelo seco Dimensión 264x264x135 Espesor del revestimiento del suelo 10 mm Grado de protección (IP) mientras se está utilizando IP20 Grado de protección (IP) si no se está utilizando IP10 Grado de protección código IK IK08 Longitud, dimensiones exteriores 264 mm Marco para revestimiento del suelo sí Margen de nivelación máx. 93 mm Margen de nivelación mín. 83 mm Material Poliamida Mecanismo de apertura Asidero Modelo de salida de cable Salida de cable giratoria Modelo del marco marco protector de moqueta , Modelo para carga pesada sí Número de cajas portamecanismos 3 Número de dispositivos instalables 12 Posibilidad de instalar una junta no Profundidad de montaje 83 mm Soportes para alojar cajas portamecanismos sí Tamaño nominal para unidades portamecanismos 9 Tipo de sistema de montaje MT4 Dimensiones

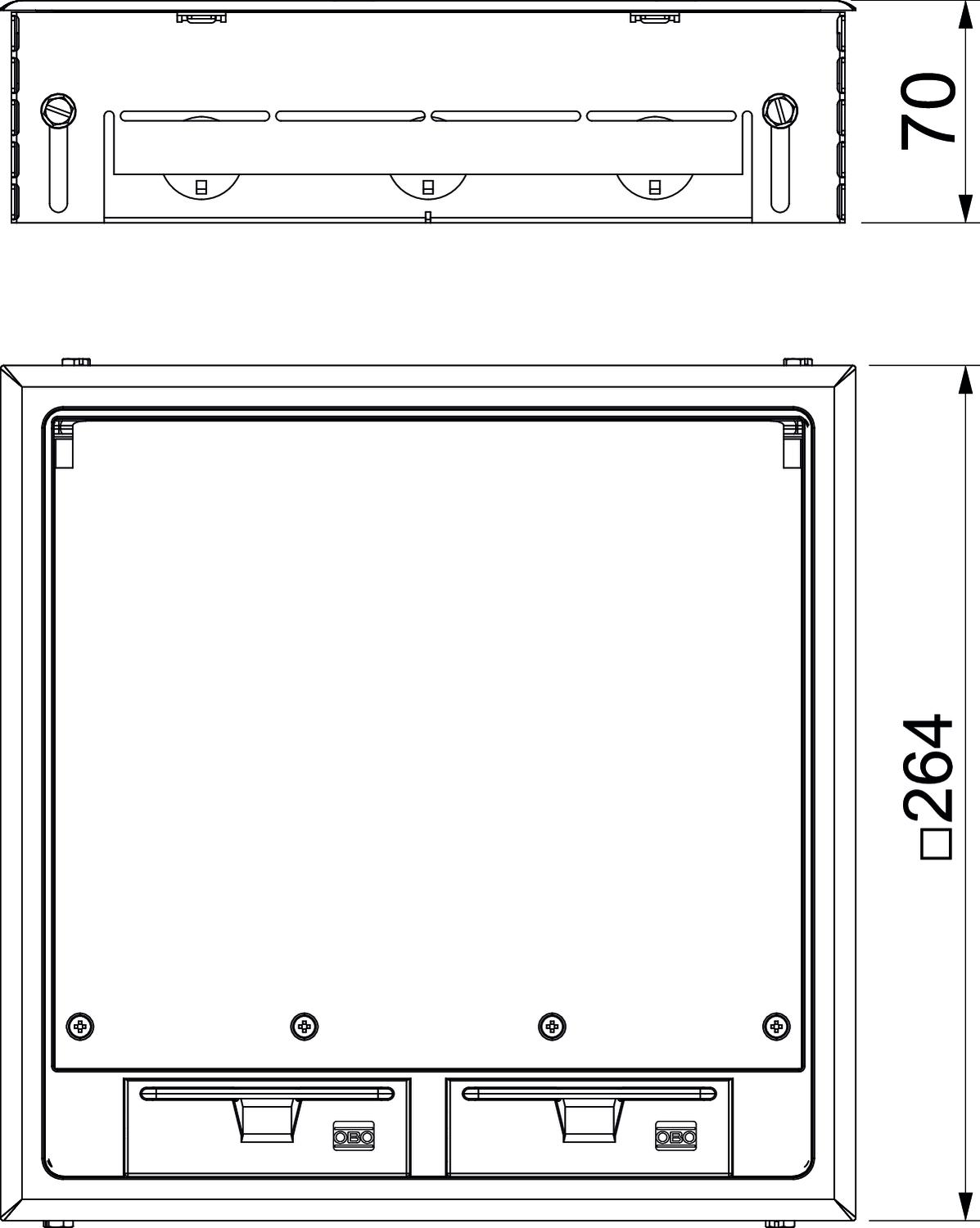

Ancho 264 mm Longitud 264 mm Medida h 70 mm - Todos los tipos
