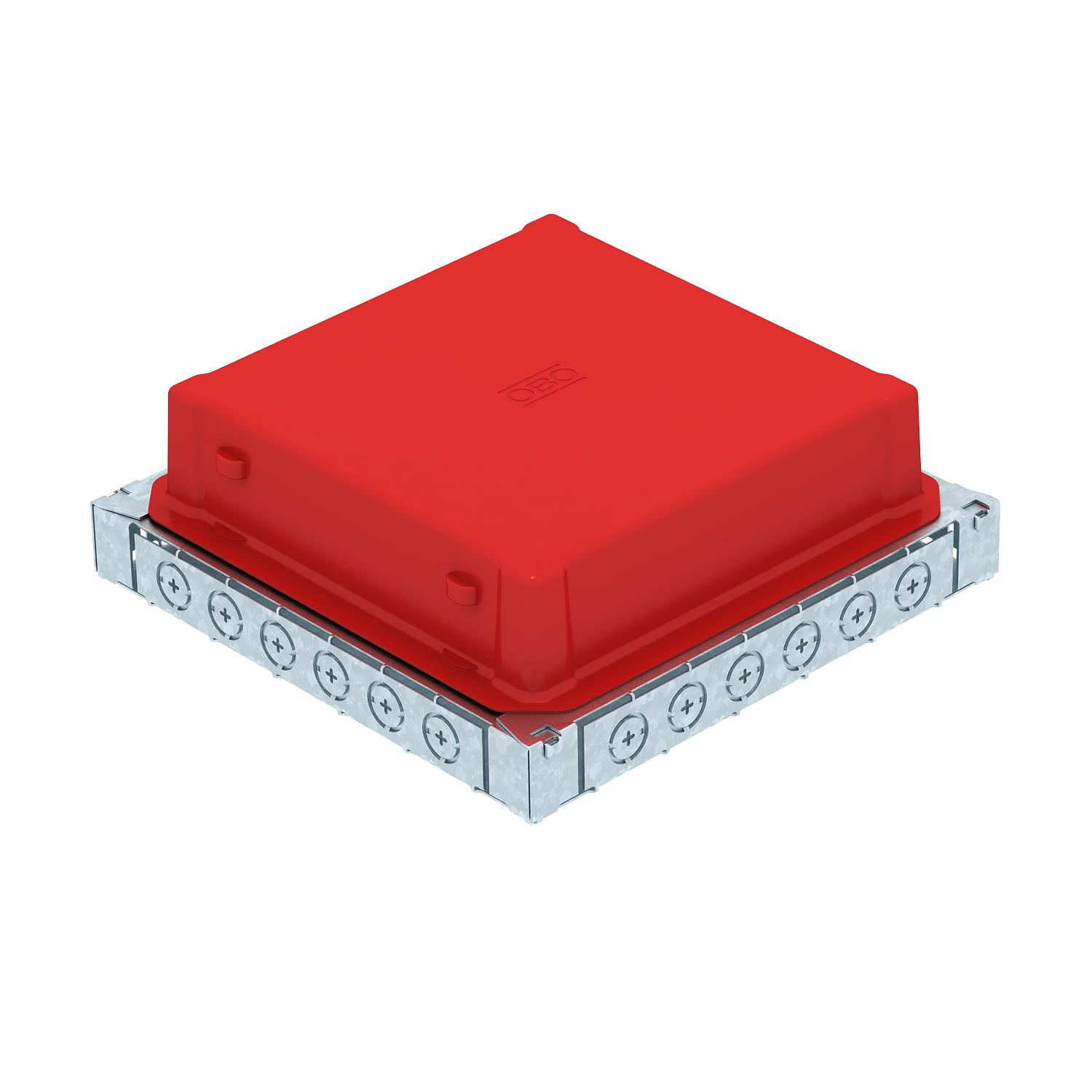

Caja bajo suelo UDS9 para tubo de instalación y canal metálico

Código 7400353 | EAN 4012195729839

Descripción de producto

Descripción de producto

Toma de corriente bajo suelo con abertura de montaje fija e invariable, para una unidad del tamaño nominal 9. La abertura de montaje se practica a través de un molde incluido en el volumen de suministro. La caja bajo suelo dispone de aberturas de montaje para caja bajo suelo, de 2 o 3 compartimentos de chapa de acero de tamaño nominal 25038, así como seis tubos de instalación M20 o M25 en los cuatro lados. Las cajas son apropiadas básicamente para su empleo en construcciones de pisos con pavimento de cemento, con una altura de hasta 105 mm.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland (Asociación de Electrotécnicos Alemanes)
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
  • Pistola de clavos
Datos técnicos

Datos técnicos

Adecuado para canalización bajo pavimento no
Adecuado para canalización cerrada a ras de pavimento no
Altura de canal máx. 38 mm
Altura de canal mín. 38 mm
Altura de pavimento máx. 100 mm
Altura de pavimento mín. 65 mm
Ancho de canal máx. 250 mm
Ancho de canal mín. 250 mm
Apropiado para canal bajo suelo no
Chapa de base no
Desacoplable no
Dimensión 308x308x92
Grado de protección (IP) mientras se está utilizando IP20
Margen de nivelación máx. 106 mm
Margen de nivelación mín. 62 mm
Material Acero
Número de dispositivos instalables 1
Orificio para la instalación de caja sobre el pavimento no
Orificio para la instalación de unidad de montaje Cuadrado
para la conexión de tubos
Posibilidad de instalar una junta no
Retráctil a nivel del suelo no
Superficie Galvanizado en banda
Tamaño nominal 380 mm
Tamaño nominal para unidades portamecanismos 9
Todos los tipos

Todos los tipos

Tipo Código Cantidad Mín. ud. de venta
UDSSD 25038 9 7400353
5 Unidad
Descargas

Descargar

Declaración de conformidad UDSSD 25038 9 / 7400353 , 0.16MB , pdf
Descargar

No hay textos informativos disponibles para este producto
