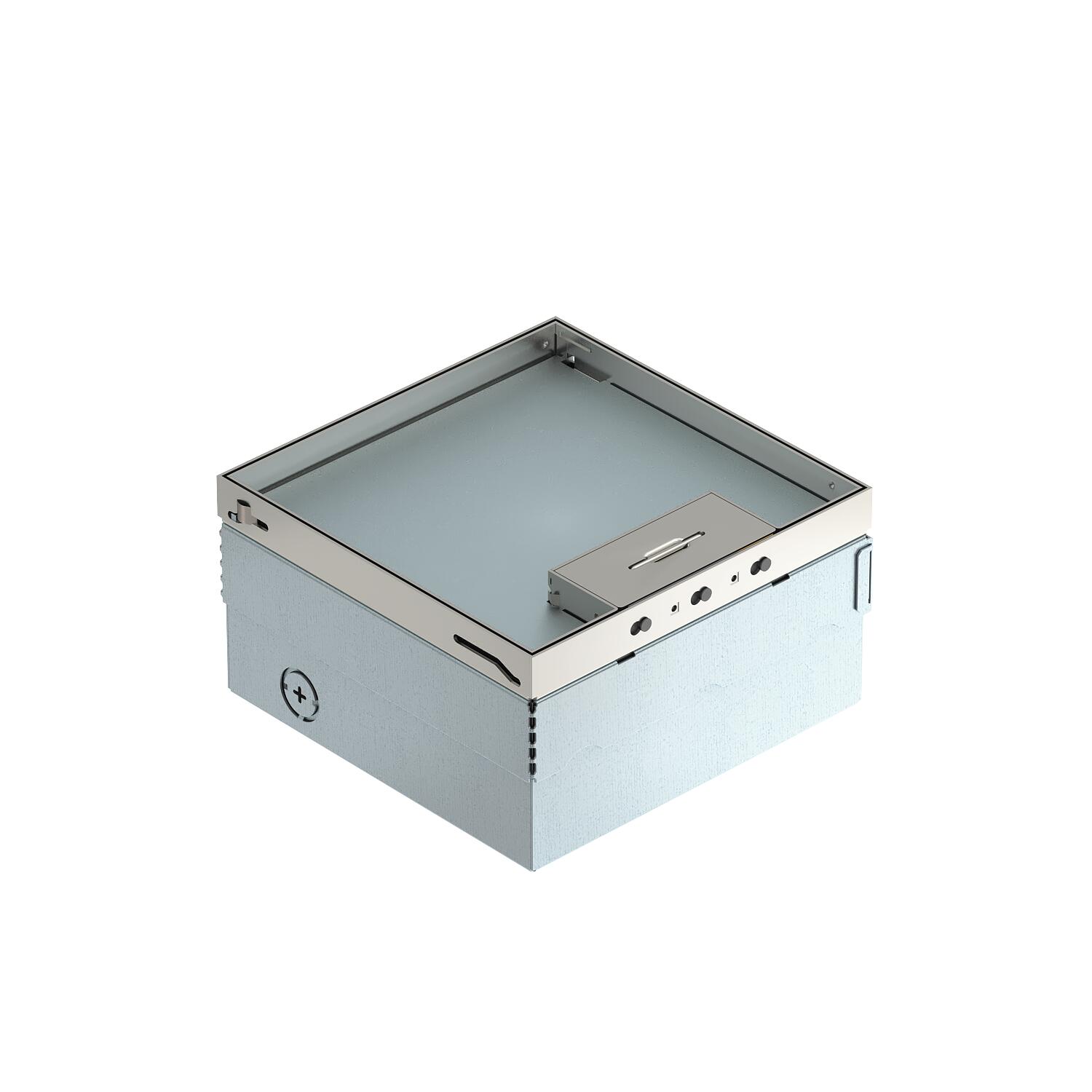

Caja de suelo UDHOME4, con soporte de montaje I4, sin equipar, acero inoxidable

Código 7427074 | EAN 4012195922315

7427074 / UDHOME4 2V I4
15 mm
Descripción de producto
Descripción de producto
Caja de suelo cuadrada para cuatro mecanismos de tipo italiano para el montaje en suelos huecos y en pavimentos que precisan una limpieza en seco. La caja dispone de aberturas pretroqueladas para la introducción de las canalizaciones (M25). Se puede ajustar la altura hasta el borde superior del revestimiento del suelo mediante los 4 soportes niveladores. Con rebaje para el pavimento en la tapa abatible de 15 mm. La profundidad mínima de montaje es de 110 mm y el margen de nivelación de + 30 mm.

El volumen de suministro incluye un soporte de montaje.

Las superficies visibles en el revestimiento del suelo son de acero inoxidable.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland (Asociación de Electrotécnicos Alemanes)
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
Datos técnicos

Datos técnicos

Altura de pavimento máx. 130 mm
Altura de pavimento mín. 110 mm
Altura del piso máx. 140 mm
Altura del piso mín. 110 mm
Ancho 202 mm
Ancho, dimensiones de montaje 202 mm
Ancho, dimensiones exteriores 199 mm
Dimensión 198x198x110
Espesor del revestimiento del suelo 15 mm
Grado de protección (IP) mientras se está utilizando IP20
Grado de protección (IP) si no se está utilizando IP10
Grado de protección código IK IK10
Longitud 202 mm
Longitud, dimensiones de montaje 202 mm
Longitud, dimensiones exteriores 199 mm
Margen de nivelación máx. 140 mm
Margen de nivelación mín. 110 mm
Material Acero inoxidable 1.4301
Mecanismo de apertura Asidero
Medida h 110 mm
Modelo de salida de cable Salida de cable giratoria
Profundidad de montaje 110 mm
Todos los tipos

Todos los tipos

Tipo Espesor del revestimiento del suelo Código Cantidad Mín. ud. de venta
UDHOME4 2V I4 15 mm 7427074
1 Unidad
