Canal a ras de pavimento, ciego, encajable, altura 100-150 mm 2400 | 400 | 100 | 150 | 3

Canal a ras de pavimento, ciego, encajable, altura 100-150 mm

Código 7424504 | EAN 4012195244493

Código / Tipo

Longitud	2400 mm

Ancho

Altura de canal mín.	100 mm

Altura de canal máx.	150 mm

Tapas	3

Descripción de producto

Descripción de producto

Unidad de canal lista para el montaje con 3 tapas ciegas autoencajables para la conducción de cables, compuesta por base de canal (con perfiles laterales y de apoyo en el pavimento) y tapa de canal. La base dispone de bridas de sujeción para el montaje de paredes separadoras con conexión autoconductora. Se suministra con 6 ángulos de fijación de altura regulable, 6 piezas de anclaje y 3 juntas de soporte de tapa (para los anchos de canal 200 y 300) o 3 juntas de tapa para los canales de ancho 200 y 300 ,o con juntas de tapa con soporte central ( 3 para los canales de ancho 400 y 6 para los canales de ancho 500 y 600). La tapa del canal se suministra atornillada.

Datos técnicos

Datos técnicos

Abertura de montaje	Sin
Adecuado para juntas de dilatación	no
Altura de canal máx.	150 mm
Altura de canal mín.	100 mm
Altura mínima de pavimento	100
Ancho	400 mm
Chapa de base	sí
Con conexión equipotencial	no
Con orificio de conexión	no
Con saliente	sí
Con tabique de separación	no
Desacoplable	no

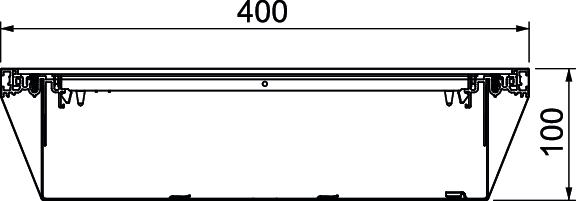

Dimensión	2400x400x100
Fijación de tabique de separación	enchufar
Fijación de tapa con retención	sí

Grosor del material de la tapa	4
Longitud	2400 mm
Margen de nivelación máx.	150 mm
Margen de nivelación mín.	100 mm
Material	Acero
Número de conductos	3 St.
Número de paredes separadoras de quita y pon	2
Número de unidades de montaje previstas	3
Orificio para la instalación de caja sobre el pavimento	no
Posibilidad de instalar una junta	sí
Superficie	Galvanizado en banda
Tapa abertura de montaje	no
Tapa desmontable	sí
Tapas	3

Todos los tipos

Todos los tipos

Tipo	Longitud	Ancho	Altura de canal mín.	Altura de canal máx.	Tapas	Código	Cantidad	Mín. ud. de venta
OKA-W20010050R	2400 mm	200 mm	100 mm	150 mm	3	7424500	m	2,4 m
OKA-W30010050R	2400 mm	300 mm	100 mm	150 mm	3	7424502	m	2,4 m
OKA-W40010050R	2400 mm	400 mm	100 mm	150 mm	3	7424504	m	2,4 m
OKA-W50010050R	2400 mm	500 mm	100 mm	150 mm	3	7424506	m	2,4 m
OKA-W60010050R	2400 mm	600 mm	100 mm	150 mm	3	7424508	m	2,4 m

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Juego de piezas para bifurcación angular hacia la izquierda, altura 40-240 mm	OKA-G40040240FBL	7423964	Unidad	1 Unidad
Juego de piezas para bifurcación angular hacia la derecha, altura 40-240 mm	OKA-G40040240FBR	7423984	Unidad	1 Unidad
Tapa final de canal, altura 40-240 mm	OKA-G40040240ES	7424304	Unidad	1 Unidad
Juego de piezas para bifurcación de canal en T y en cruz	OKA FB2 TX	7424821	Unidad	30 Unidad
Toma de tierra	8AWR	6288704	Unidad	10 Unidad

Accesorios de montaje

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Tabique separador, altura del canal 100 mm	OKA2 TW 100	7401960	m	2,4 m
Tabique separador, altura del canal 40 mm	OKA2 TW 40	7401988	m	2,4 m
Tabique separador, altura del canal 50 mm	OKA2 TW 50	7401992	m	2,4 m
Tabique separador, altura del canal 60 mm	OKA2 TW 60	7401996	m	2,4 m
Tabique separador, altura del canal 70 mm	OKA2 TW 70	7402000	m	2,4 m
Tabique separador, altura del canal 80 mm	OKA2 TW 80	7402004	m	2,4 m
Tabique separador, altura del canal 90 mm	OKA2 TW 90	7402008	m	2,4 m
Ventosa, 300 N	WZ 1029	7408634	Unidad	1 Unidad
