Canal a ras de pavimento, ciego, encajable, altura 40-70 mm 2400 | 400 | 40 | 70 | 3

Canal a ras de pavimento, ciego, encajable, altura 40-70 mm

Código 7424464 | EAN 4012195244370

Código / Tipo

Longitud	2400 mm

Ancho

Altura de canal mín.	40 mm

Altura de canal máx.	70 mm

Tapas	3

Descripción de producto

Descripción de producto

Unidad de canal lista para el montaje con 3 tapas ciegas autoencajables para la conducción de cables, compuesta por base de canal (con perfiles laterales y de apoyo en el pavimento) y tapa de canal. La base dispone de bridas de sujeción para el montaje de paredes separadoras con conexión autoconductora. Se suministra con 6 ángulos de fijación de altura regulable, 6 piezas de anclaje y 3 juntas de soporte de tapa (para los anchos de canal 200 y 300) o 3 juntas de tapa para los canales de ancho 200 y 300 ,o con juntas de tapa con soporte central ( 3 para los canales de ancho 400 y 6 para los canales de ancho 500 y 600). La tapa del canal se suministra atornillada.

Datos técnicos

Datos técnicos

Abertura de montaje	Sin
Adecuado para juntas de dilatación	no
Altura de canal máx.	70 mm
Altura de canal mín.	40 mm
Altura mínima de pavimento	40
Chapa de base	sí
Con conexión equipotencial	no
Con orificio de conexión	no
Con saliente	sí
Con tabique de separación	no
Desacoplable	no
Dimensión	2400x400x40
Fijación de tabique de separación	enchufar
Fijación de tapa con retención	sí

Grosor del material de la tapa	4
Margen de nivelación máx.	70 mm
Margen de nivelación mín.	40 mm
Material	Acero
Número de conductos	3 St.
Número de paredes separadoras de quita y pon	2
Número de unidades de montaje previstas	3
Orificio para la instalación de caja sobre el pavimento	no
Posibilidad de instalar una junta	sí
Superficie	Galvanizado en banda
Tapa abertura de montaje	no
Tapa desmontable	sí
Tapas	3

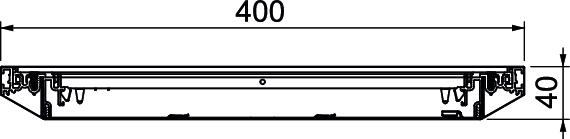

Dimensiones

Ancho	400 mm

Longitud	2400 mm

Todos los tipos

Todos los tipos

Tipo	Longitud	Ancho	Altura de canal mín.	Altura de canal máx.	Tapas	Código	Cantidad	Mín. ud. de venta
OKA-W2004030R	2400 mm	200 mm	40 mm	70 mm	3	7424460	m	2,4 m
OKA-W3004030R	2400 mm	300 mm	40 mm	70 mm	3	7424462	m	2,4 m
OKA-W4004030R	2400 mm	400 mm	40 mm	70 mm	3	7424464	m	2,4 m

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Juego de piezas para bifurcación angular hacia la izquierda, altura 40-150 mm	OKA-G40040150FBL	7423954	Unidad	1 Unidad
Juego de piezas para bifurcación angular hacia la derecha, altura 40-150 mm	OKA-G40040150FBR	7423974	Unidad	1 Unidad
Tapa final de canal, altura 40-150 mm	OKA-G40040150ES	7424284	Unidad	1 Unidad
Juego de piezas para bifurcación de canal en T y en cruz	OKA FB2 TX	7424821	Unidad	1 Unidad
Ampliación lateral para GES9, altura 40-70 mm	OKA-W A 4030 9	7424884	Unidad	1 Unidad
Ampliación lateral para GES9, altura 60-110 mm	OKA-W A 6050 4	7424900	Unidad	1 Unidad
Ampliación lateral para GES6, altura 60-110 mm	OKA-W A 6050 6	7424902	Unidad	1 Unidad
Toma de tierra	8AWR	6288704	Unidad	10 Unidad

Accesorios de montaje

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Tabique separador, altura del canal 40 mm	OKA2 TW 40	7401988	m	2,4 m
Tabique separador, altura del canal 50 mm	OKA2 TW 50	7401992	m	2,4 m
Tabique separador, altura del canal 60 mm	OKA2 TW 60	7401996	m	2,4 m
Tabique separador, altura del canal 70 mm	OKA2 TW 70	7402000	m	2,4 m
Ventosa, 300 N	WZ 1029	7408634	Unidad	1 Unidad
