Canal a ras de pavimento para GES9, altura 100-150 mm 2400 | 500 | 100 | 150 | 6

Canal a ras de pavimento para GES9, altura 100-150 mm

Código 7424742 | EAN 4012195244929

Código / Tipo

Longitud	2400 mm

Ancho

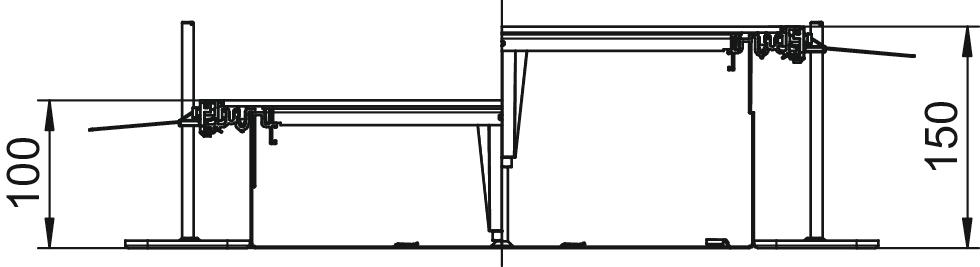

Altura de canal mín.	100 mm

Altura de canal máx.	150 mm

Tapas

Volver a resumen

Descripción de producto

Descripción de producto

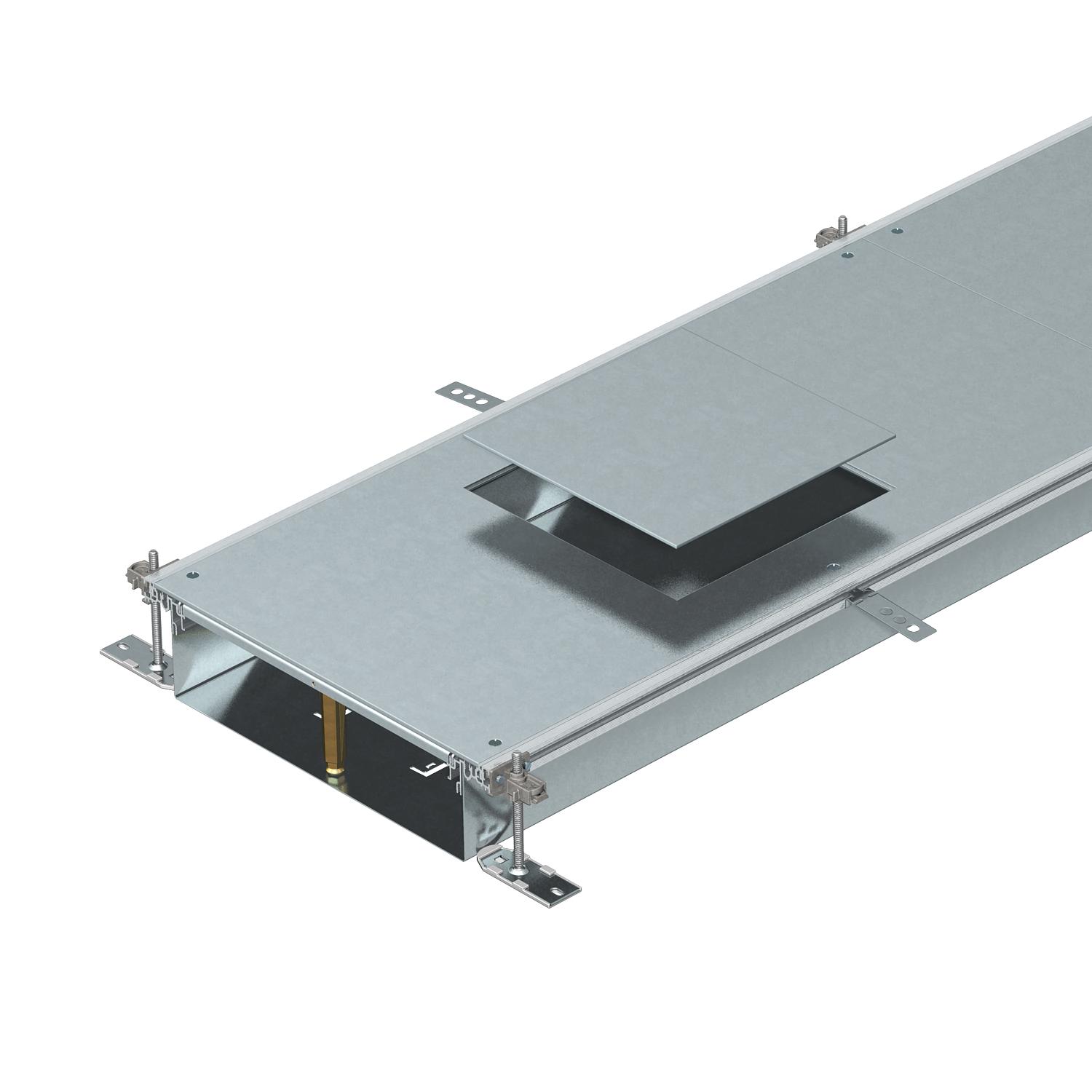

Unidad de canal lista para el montaje con 3 o 6 tapas para mecanismos para la conducción de cables, para montar una unidad portamecanismos de tamaño 9. Está compuesta por una base de canal (con perfiles laterales y de apoyo en el pavimento) y una tapa de canal con abertura de montaje cerrada de forma ciega. La base dispone de bridas de sujeción para el montaje de paredes separadoras con conexión autoconductora. Se suministra con 6 ángulos de fijación de altura regulable, 6 piezas de anclaje y 3 juntas de tapa con soporte central para los canales de ancho 400 y 6 para los canales de ancho 500 y 600. La tapa del canal se suministra atornillada.

Con tres (para un ancho nominal de canal de 400, L = 800 mm) o con seis (para unos anchos nominales de canal de 500 y 600, L = 400 mm) tapas de montaje de mecanismo con una abertura de montaje cada una para un tamaño nominal 9 o 9/55.

Datos técnicos

Datos técnicos

Abertura de montaje	Para unidad portamecanismos
Abertura de montaje	Cuadrado
Adecuado para juntas de dilatación	no
Altura de canal máx.	150 mm
Altura de canal mín.	100 mm
Altura mínima de pavimento	100
Ancho	500 mm
Chapa de base	sí
Con conexión equipotencial	no
Con orificio de conexión	sí
Con saliente	sí
Con tabique de separación	no
Desacoplable	sí
Dimensión	2400x500x100
Fijación de tabique de separación	enchufar
Fijación de tapa con retención	no

Grosor del material de la tapa	4
Huella de CO2 (GWP) Cradle-to-Gate	101,7507 kg CO2e / 1 Metro
Longitud	2400 mm
Margen de nivelación máx.	150 mm
Margen de nivelación mín.	100 mm
Material	Acero
Número de conductos	3 St.
Número de paredes separadoras de quita y pon	2
Número de unidades de montaje previstas	6
Orificio para la instalación de caja sobre el pavimento	no
Posibilidad de instalar una junta	sí
Superficie	Galvanizado en banda
Tamaño nominal para unidades portamecanismos	9
Tapa abertura de montaje	sí
Tapa desmontable	sí
Tapas	6

Todos los tipos

Todos los tipos

Tipo	Longitud	Ancho	Altura de canal mín.	Altura de canal máx.	Tapas	Código
OKA-W40010050D9	2400 mm	400 mm	100 mm	150 mm	3	7424740
OKA-W50010050D9	2400 mm	500 mm	100 mm	150 mm	6	7424742
OKA-W60010050D9	2400 mm	600 mm	100 mm	150 mm	6	7424744

Accesorios

Accesorios del sistema

Productos	Tipo	Código
Juego de piezas para bifurcación angular hacia la izquierda, altura 40-240 mm	OKA-G50040240FBL	7423966
Juego de piezas para bifurcación angular hacia la derecha, altura 40-240 mm	OKA-G50040240FBR	7423986
Tapa final de canal, altura 40-240 mm	OKA-G50040240ES	7424306
Juego de piezas para bifurcación de canal en T y en cruz	OKA FB2 TX	7424821
Toma de tierra	8AWR	6288704

Accesorios de montaje

Productos	Tipo	Código
Tabique separador, altura del canal 100 mm	OKA2 TW 100	7401960
Tabique separador, altura del canal 40 mm	OKA2 TW 40	7401988
Tabique separador, altura del canal 50 mm	OKA2 TW 50	7401992
Tabique separador, altura del canal 60 mm	OKA2 TW 60	7401996
Tabique separador, altura del canal 70 mm	OKA2 TW 70	7402000
Tabique separador, altura del canal 80 mm	OKA2 TW 80	7402004
Tabique separador, altura del canal 90 mm	OKA2 TW 90	7402008
Ventosa, 300 N	WZ 1029	7408634
