Canal a ras de pavimento para GESR9, altura 40-240 mm
Código 7424260 | EAN 4012195243762
- Descripción de producto
-

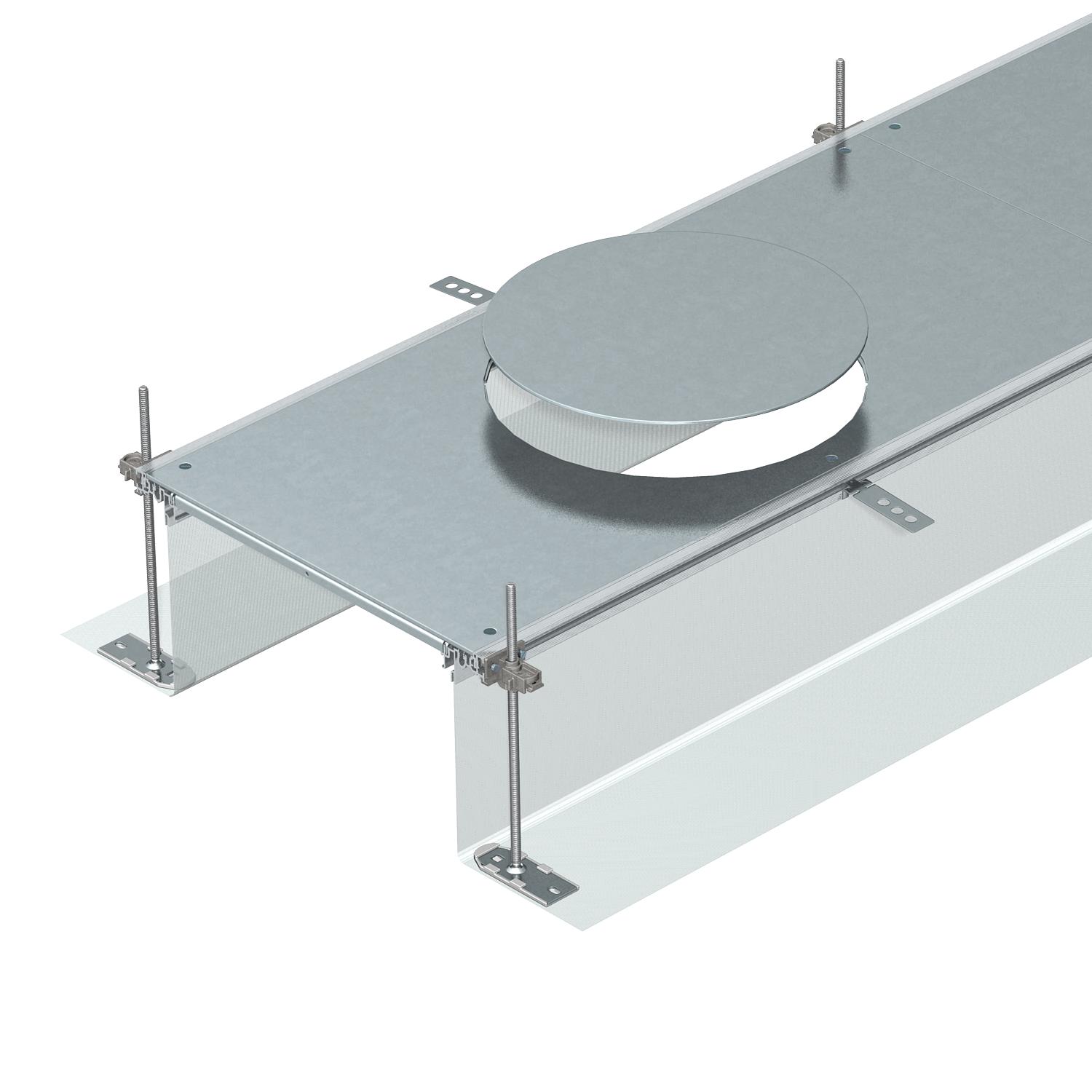

Descripción de productoUnidad de canal lista para el montaje con 3 o 6 tapas para mecanismos para la conducción de cables, para montar unidades portamecanismos de tamaño R9 Está compuesta por dos perfiles laterales con pared lateral flexible de tela metálica, perfiles de apoyo en el pavimento y una tapa de canal con abertura de montaje cerrada de forma ciega. Se suministra con 6 ángulos de fijación de altura regulable, 6 piezas de anclaje y 3 juntas de soporte de tapa para los canales de ancho 400 y 6 juntas de soporte de tapa para los canales de ancho 500 y 600. Las unidades de nivelación NE para las juntas de soporte de tapa de ancho 400, 500 y 600 no están incluidas en la entrega. La tapa del canal se suministra atornillada.
-
- Datos técnicos
-
Datos técnicos

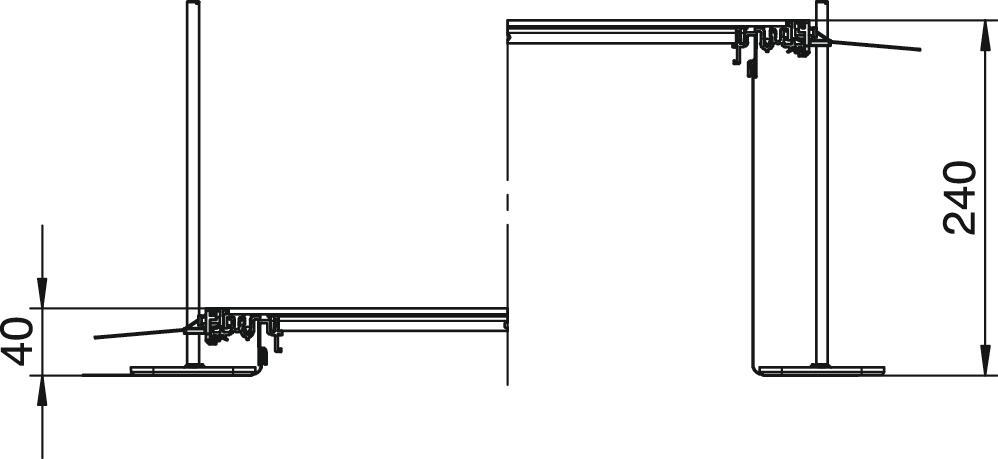

Abertura de montaje Para unidad portamecanismos Abertura de montaje redondo Adecuado para juntas de dilatación no Altura de canal máx. 240 mm Altura de canal mín. 40 mm Altura mínima de pavimento 40 Ancho 400 mm Chapa de base sí Con conexión equipotencial no Con orificio de conexión sí Con saliente sí Con tabique de separación no Desacoplable sí Dimensión 2400x400x240 Fijación de tapa con retención no Grosor del material de la tapa 4 Longitud 2400 mm Margen de nivelación máx. 240 mm Margen de nivelación mín. 40 mm Material Acero Número de unidades de montaje previstas 3 Orificio para la instalación de caja sobre el pavimento no Posibilidad de instalar una junta sí Superficie Galvanizado en banda Tapa abertura de montaje sí Tapa desmontable sí Tapas 3 - Todos los tipos
- Descargas
-
Hoja de datos OKA-G40040240DR9 / 7424260 , 0.16MB , pdfDeclaración de conformidad UE OKA-G40040240DR9 / 7424260 , 0.16MB , pdfHomologación Homologación VDE OKA , 0.18MB , pdfNo hay textos informativos disponibles para este producto
