Descripción de producto

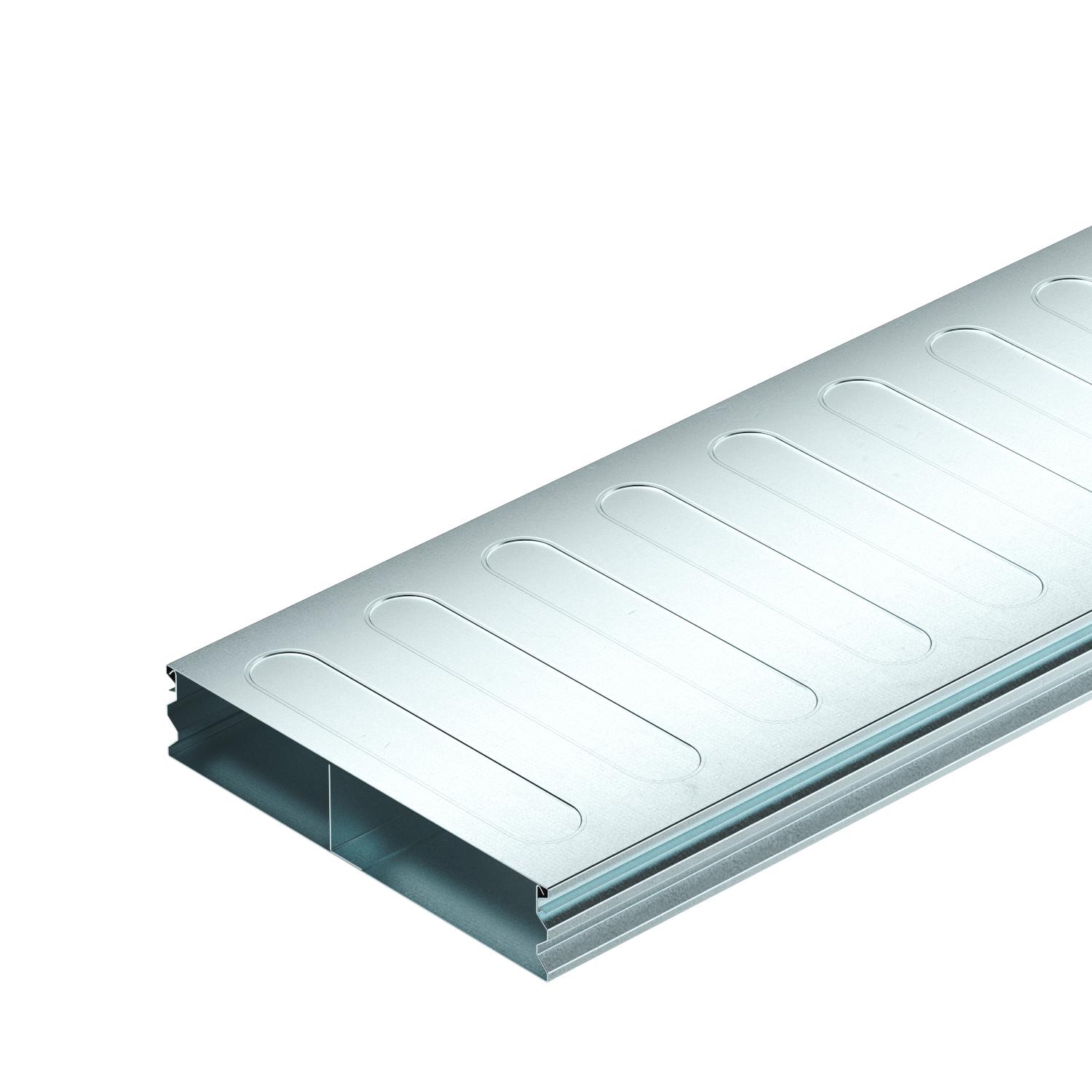

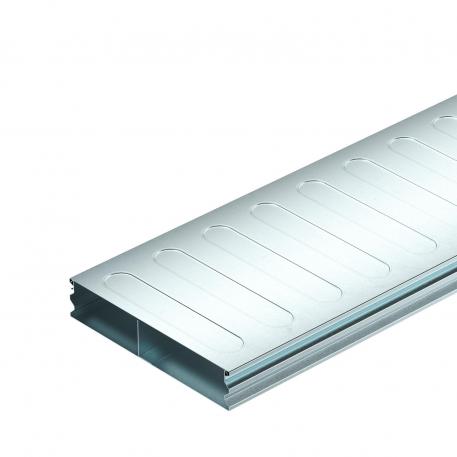

Canal para suelo (2 piezas) para el tendido de cables y líneas en sistemas bajo suelo con revestimiento de solado según la norma EN 50085-2-2. Tapa del canal desmontable y de encaje continuo. Con tabique separador en la parte inferior del canal.
- Datos técnicos
-
Dimensiones

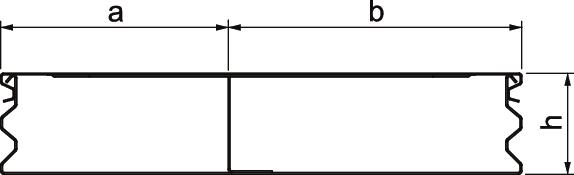

Altura 48 mm Altura de canal mín. 48 mm Ámbito de aplicación bajo pavimento Ancho 250 mm Ancho de canal mín. 250 mm Chapa de base sí Desacoplable no Dimensión 2000x250x48 Longitud 2000 mm Material Acero Medida a 110 mm Medida b 140 mm Medida h 48 mm Número de conductos 2 St. Número de paredes separadoras fijas 1 Sección efectiva 10960 mm² Sección elevación a 4784 mm² Sección elevación b 6176 mm² Superficie Galvanizado en banda Tapa desmontable sí - Todos los tipos
- Descargas
-
Hoja de datos S2 25048-2 / 7400269 , 0.16MB , pdfDeclaración de conformidad S2 25048-2 / 7400269 , 0.17MB , pdfInstrucciones de montaje Im-Beton-Kanalsystem IBK , 3.27MB , pdfInstrucciones de montaje EÜK screed-covered duct system generation 3 , 76.05MB , pdfInstrucciones de montaje Sistema de canalización bajo pavimento EÜK , 10.26MB , pdf
