Canal ciego encajable, altura 40-140 mm 2400 | 300 | 40 | 140 | 3

Canal ciego encajable, altura 40-140 mm

Código 7424042 | EAN 4012195243120

Código / Tipo

Longitud	2400 mm

Ancho

Altura de canal mín.	40 mm

Altura de canal máx.	140 mm

Tapas	3

Descripción de producto

Descripción de producto

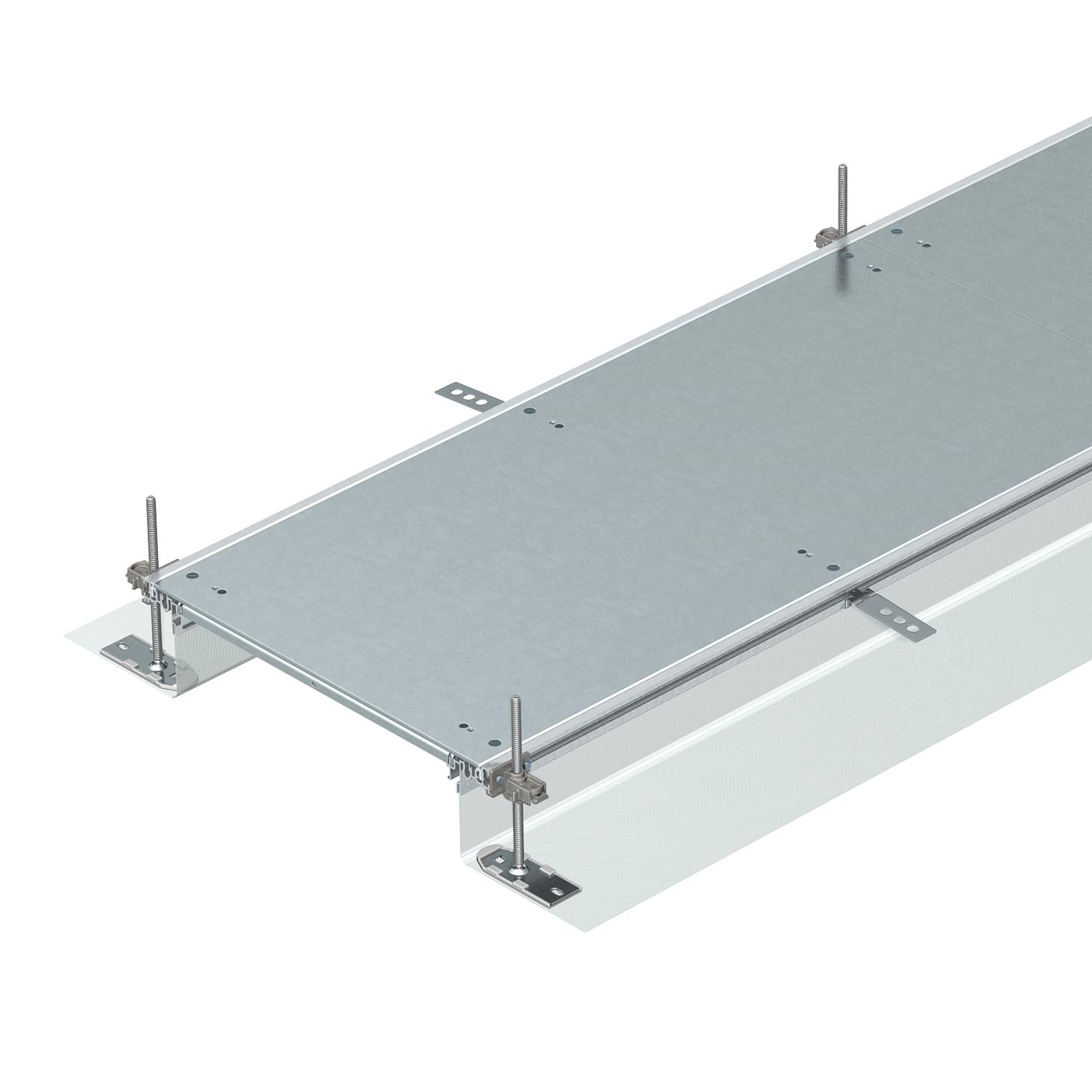

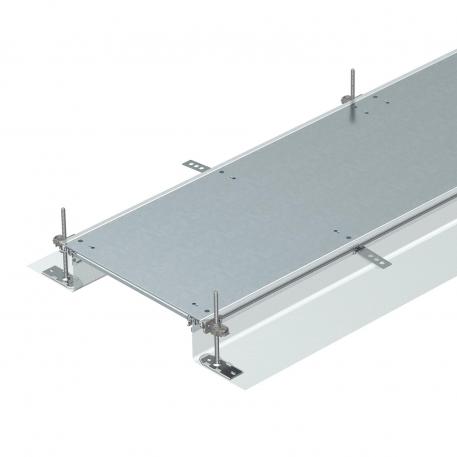

Unidad de canalización a ras de pavimento lista para instalar para el paso de cables, compuesta por 3 tapas de sistema, dos perfiles laterales con pared lateral flexible adosada de malla metálica, perfiles de instalación de revestimiento de suelo con H = 3 mm. Para estancias secas en interiores con suelos de limpieza en seco. También adecuado para suelos limpiados en húmedo con los accesorios del sistema adecuados. El volumen de suministro incluye 6 fijaciones angulares de nivelación de altura, 6 anclajes de solado y 3 soportes de junta de tapa para anchos de canal nominales 200, 300 y 400 o 6 soportes de junta de tapa para anchos de canal 500 y 600. En el volumen de suministro no se incluyen las unidades de nivelación totalmente necesarias (tener en cuenta altura de nivelación) para los soportes de junta de cubierta 500 y 600, encargar por separado. Las tapas de canal están premontadas con muelles de enclavamiento hasta la anchura nominal 400 inclusive.

Datos técnicos

Datos técnicos

Abertura de montaje	Sin
Adecuado para juntas de dilatación	no
Altura de canal máx.	140 mm
Altura de canal mín.	40 mm
Altura mínima de pavimento	40
Ancho	300 mm
Chapa de base	no
Con conexión equipotencial	no
Con orificio de conexión	no
Con saliente	sí
Con tabique de separación	no
Cuidados del suelo	húmedo
Desacoplable	sí

Dimensión	2400x300x140
Fijación de tapa con retención	sí
Grosor del material de la tapa	4
Longitud	2400 mm

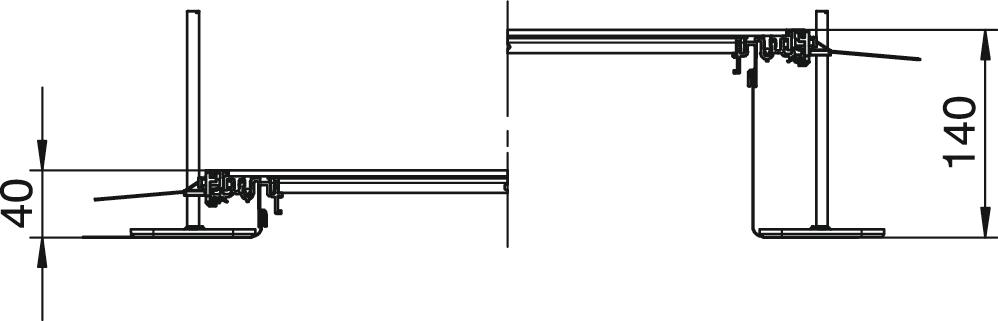

Margen de nivelación máx.	140 mm
Margen de nivelación mín.	40 mm
Material	Acero
Orificio para la instalación de caja sobre el pavimento	no
Posibilidad de instalar una junta	sí
Superficie	Galvanizado en banda
Tapa abertura de montaje	no
Tapa desmontable	sí
Tapas	3

Todos los tipos

Todos los tipos

Tipo	Longitud	Ancho	Altura de canal mín.	Altura de canal máx.	Tapas	Código	Cantidad	Mín. ud. de venta
OKA-G20040140R	2400 mm	200 mm	40 mm	140 mm	3	7424040	m	2,4 m
OKA-G30040140R	2400 mm	300 mm	40 mm	140 mm	3	7424042	m	2,4 m
OKA-G40040140R	2400 mm	400 mm	40 mm	140 mm	3	7424044	m	2,4 m
OKA-G50040140R	2400 mm	500 mm	40 mm	140 mm	3	7424046	m	2,4 m
OKA-G60040140R	2400 mm	600 mm	40 mm	140 mm	3	7424048	m	2,4 m

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Juego de piezas para bifurcación angular hacia la izquierda, altura 40-150 mm	OKA-G30040150FBL	7423952	Unidad	1 Unidad
Juego de piezas para bifurcación angular hacia la derecha, altura 40-150 mm	OKA-G30040150FBR	7423972	Unidad	1 Unidad
Tapa final de canal, altura 40-150 mm	OKA-G30040150ES	7424282	Unidad	1 Unidad
Ampliación lateral para GES4, altura 40-140 mm	OKA-G A 40140 4	7424320	Unidad	1 Unidad
Ampliación lateral para GES9, altura 40-140 mm	OKA-G A 40140 6	7424322	Unidad	1 Unidad
Unidad de ampliación para GES4, altura 40-140 mm	OKA-G A 40140 9	7424324	Unidad	1 Unidad
Unidad de ampliación para GESR9, altura 40-140mm	OKA-G A 40140R9	7424326	Unidad	1 Unidad
Juego de piezas para bifurcación de canal en T y en cruz	OKA FB2 TX	7424821	Unidad	30 Unidad
Unidad de nivelación para junta soporte de tapa, altura de canal 40-70 mm	NE DSU2 4030	7424840	Unidad	75 Unidad
Unidad de nivelación para junta soporte de tapa, altura de canal 60-110 mm	NE DSU2 6050	7424842	Unidad	75 Unidad
Unidad de nivelación para junta soporte de tapa, altura de canal 100-175 mm	NE DSU2 10075	7424844	Unidad	75 Unidad
Toma de tierra	8AWR	6288704	Unidad	10 Unidad

Accesorios de montaje

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Tabique separador 60 FS	TSG 60 FS	6062068	m	3 m
Tabique separador 85 FS	TSG 85 FS	6062114	m	3 m
Tabique separador 110 FS	TSG 110 FS	6062122	m	3 m
Tabique separador 135 FS	TSG 135 FS	6062132	m	3 m
Ventosa, 300 N	WZ 1029	7408634	Unidad	1 Unidad
