Canal pequeño AZ 50 FT
Código 6075142 | EAN 4012196069019
- Descripción de producto
-
Descripción de producto

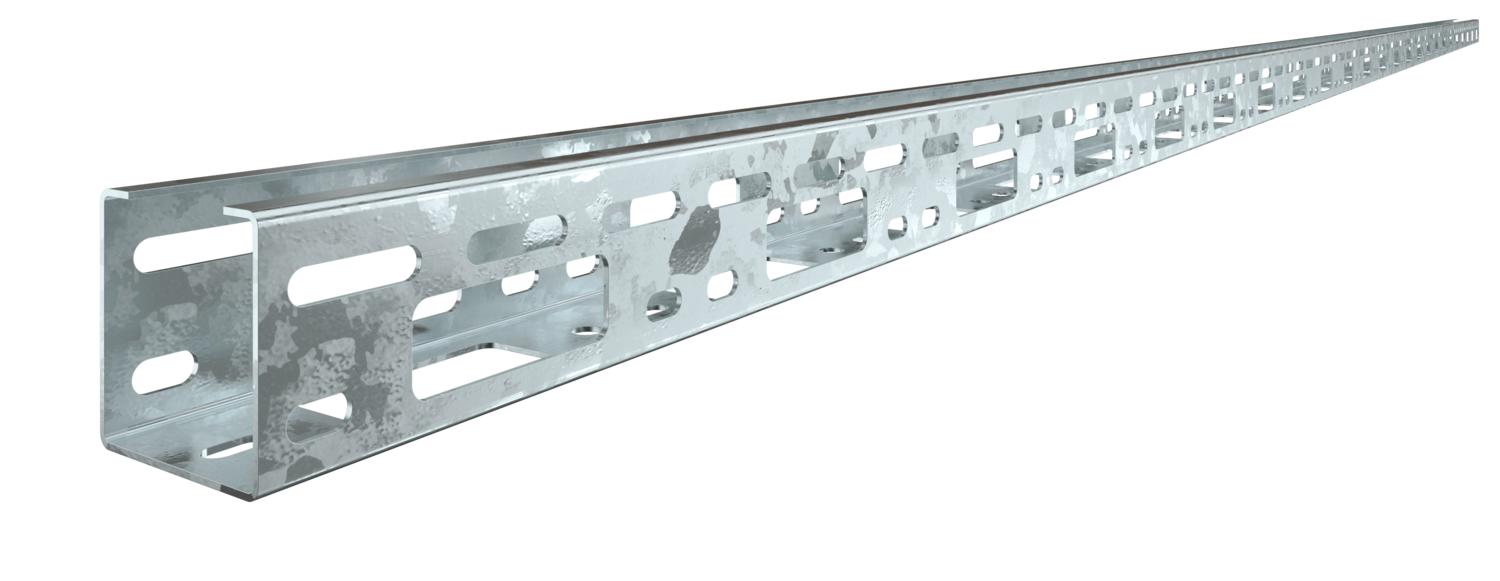

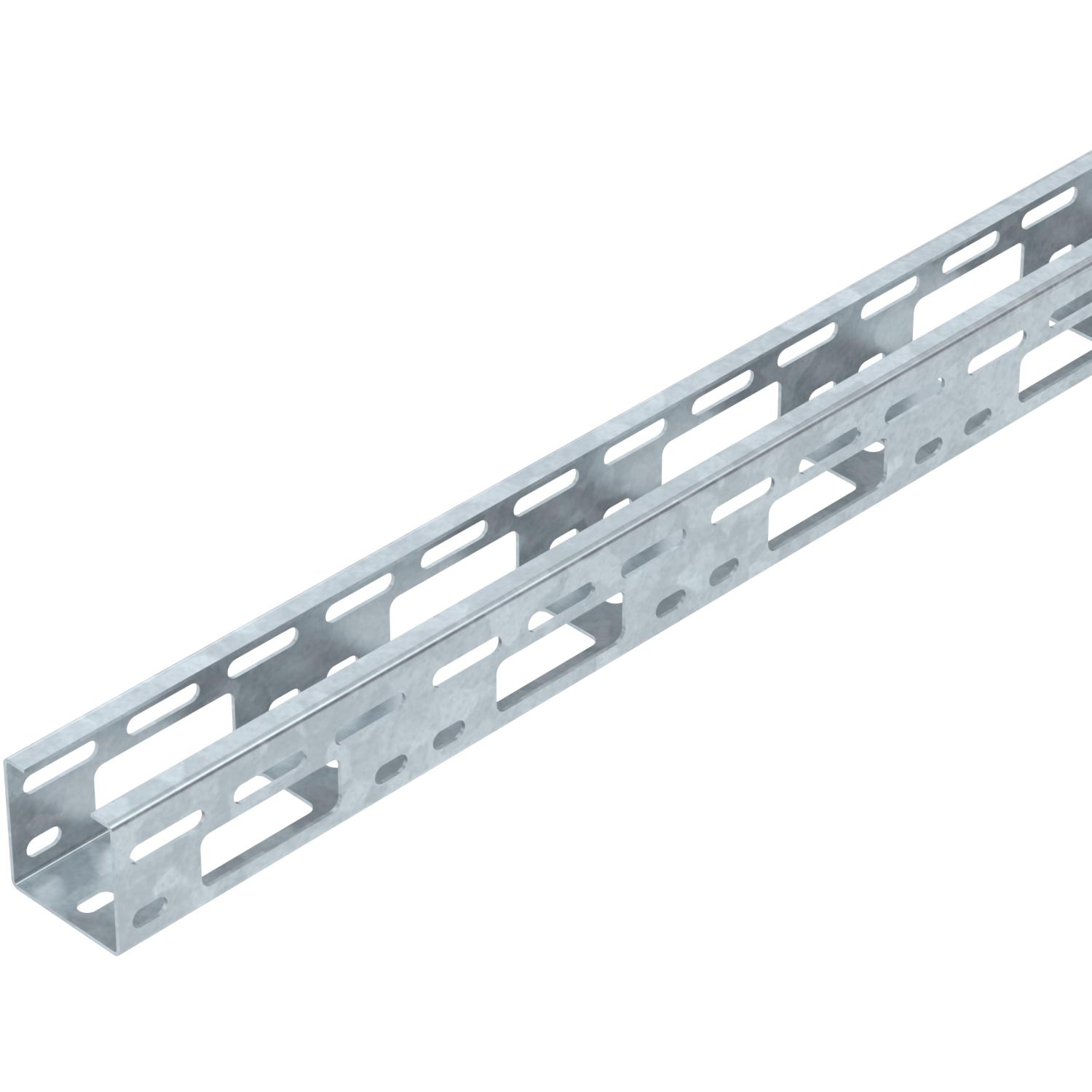

Canal pequeño A-Z con altura de ala de 50 mm.
Aislamiento magnético sin tapa 20 dB, con tapa 50 dB.
-
- Datos técnicos
-
Datos técnicos
Acero inoxidable, barnizado no Calibre maestro de agujeros OTAN no Dimensión 50x50x3000 Espesor de chapa 1,5 mm Mantenimiento de función no Material Acero Modelo de unión sin unión Perforación de montaje en el suelo sí Perforación lateral sí Sección efectiva 25 cm² Sección efectiva 2500 mm² Superficie Galvanizado por inmersión en caliente Tamaño 50 x 50 x 1,5 Tipo vano ancho no Dimensiones
Altura 50 mm Ancho 50 mm Longitud 3000 mm Cargas
Distancia de sujeción 1,0 m 2,5 kN/m Distancia de sujeción 1,5 m 2 kN/m Distancia de sujeción 2,0 m 1,2 kN/m Distancia de sujeción 2,5 m 0,85 kN/m Distancia de sujeción 3,0 m 0,5 kN/m Datos técnicos
Diagrama de carga canal AZ pequeño
-
Carga de de bandejas/ bandeja de escalera admisible en kN/m sin carga humana
-
Distancia entre los apoyos en m
-
Flexión de la barra en mm a kN/m permitidos.
-
Esquema de carga para procesos de comprobación
-
La curva de carga con bandejas portacables en mm
-
Curva de flexión de la barra según la distancia entre apoyos
-
- Todos los tipos
-
Accesorios del sistema
Productos Tipo Código Cantidad Mín. ud. de venta
Unión en ángulo y recta 50 FT
VF AZK FT 6066550 25 Unidad
Anillo protector de cables 915 PE
KSR-915 PE 6066704 25 Unidad
Anillo protector de cables 910 PE
KSR-910 PE 6066712 25 Unidad
Tapa con tornillo giratorio DD
AZDMD 50 DD 6080154 3 m Accesorios de montaje
Productos Tipo Código Cantidad Mín. ud. de venta
Abrazadera de suspensión 50 FT
AHB 50 D4 FT 6066505 50 Unidad - Descargas
-
Hoja de datos AZK 050 FT / 6075142 , 0.57MB , pdfDeclaración de conformidad AZK 050 FT / 6075142 , 0.15MB , pdfDeclaración de conformidad UK AZK 050 FT / 6075142 , 0.14MB , pdfREACH Declaración de conformidad AZK 050 FT / 6075142 , 0.12MB , pdfRoHS Declaración de conformidad AZK 050 FT / 6075142 , 0.12MB , pdfHomologación Certificado UL canal pequeño A-Z , 0.26MB , pdfInforme de sostenibilidad Informe de sostenibilidad de los sistemas de bandejas portacables , 2.00MB , pdfInstrucciones de montaje KTS mounting instructions Version 1.1 applicable for all OBO cable support systems , 2.00MB , pdfInstrucciones de montaje Instrucciones de montaje de sistemas modulares , 0.05MB , pdf
