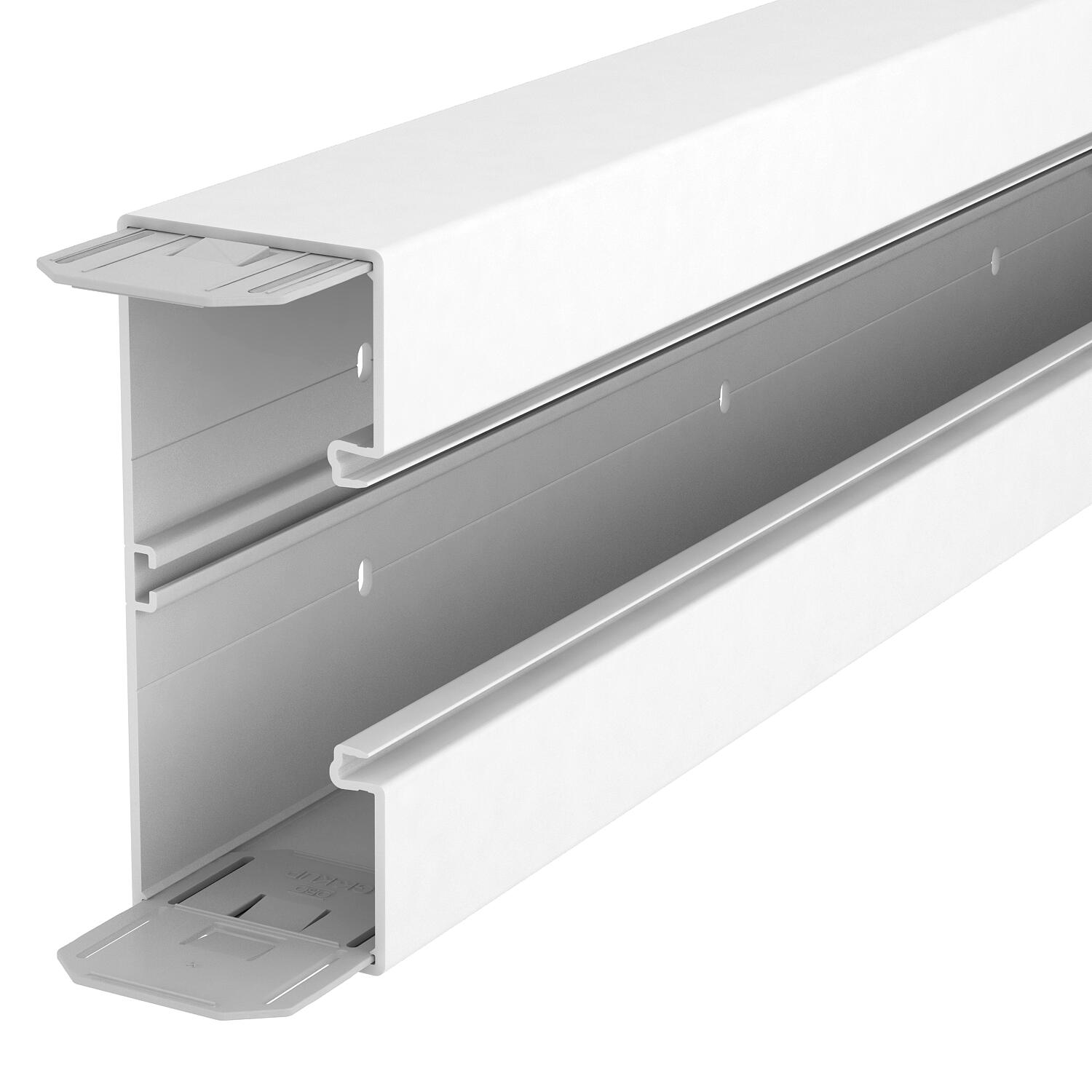

Canal portamecanismos Rapid 80, anchura de canal 170, altura de canal 70, libre de halógenos
Código 6114300 | EAN 4012196451180
- Descripción de producto
-
Descripción de producto
El canal portamecanismos GKH de PC/ABS sin halógenos está indicado para el montaje directo en la pared. La fijación a la pared se realiza mediante las perforaciones que hay en la base del canal. Dispone de un carril en forma de C donde se podrá instalar un tabique de separación de plástico. En las cajas portamecanismos de la serie 71GD... pueden instalarse todo tipo de tomas e interruptores que tengan anillo de fijación y estribo portante, inclusive las tomas Modul 45. La abertura del sistema mide 76,5 mm. Por cada longitud de canal vienen premontadas en uno de los extremos un par de uniones.
La tapa se debe pedir por separado.
Las tapas de canal se deben pedir por separado.
-
- Datos técnicos
-
Datos técnicos

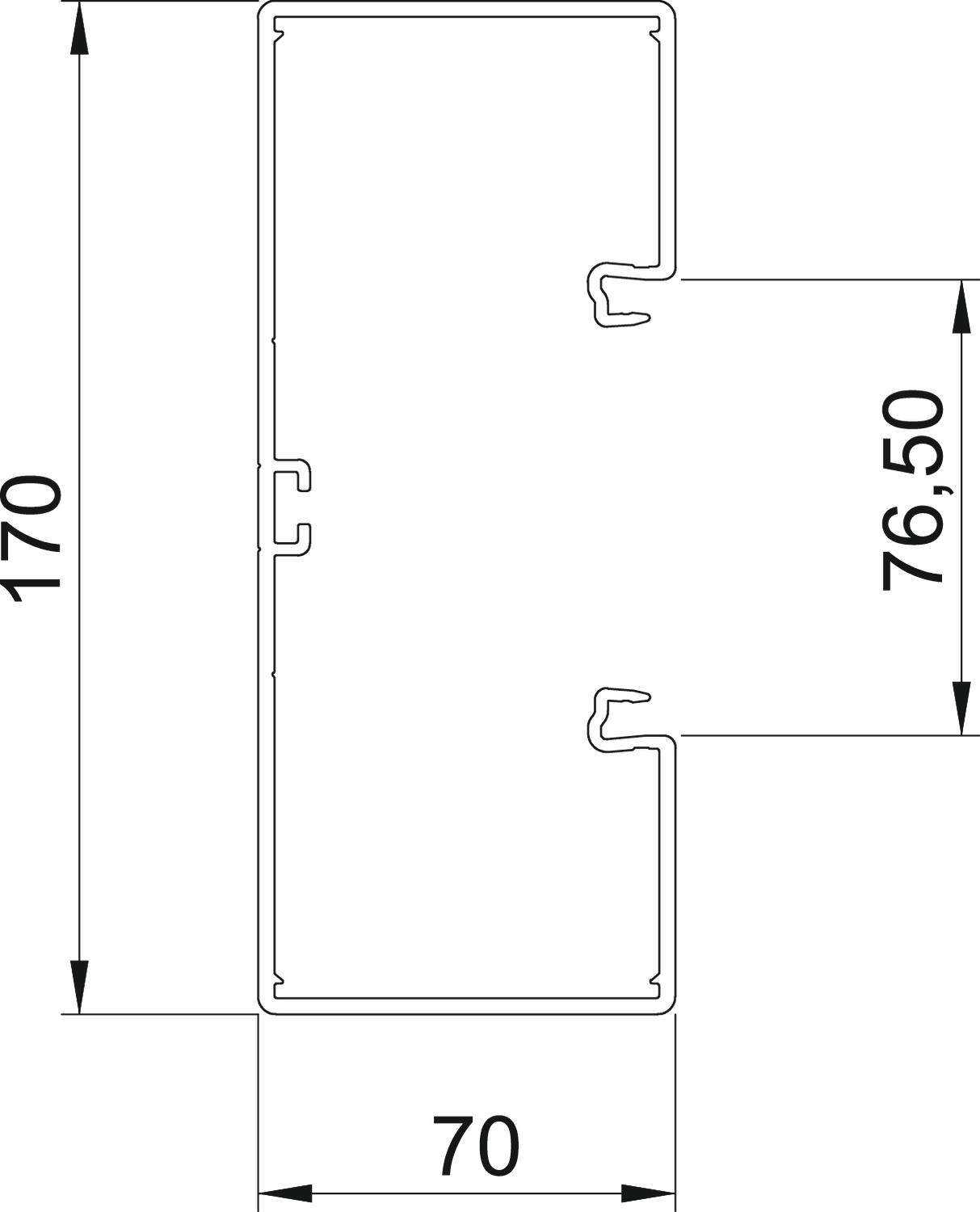

Ancho de la parte superior 76,5 mm Clase de protección IP30 Color blanco puro; RAL 9010 Conector para canal sí Dimensión 70x170x2000 Forma rectangular sí Grado de protección código IK IK08 Hoja protectora sí Libre de halógenos sí Material Policarbonato/acrilonitrilo-butadieno-estireno Modelo pared posterior (interior) Perfil en C continuo Número de paredes separadoras de quita y pon 1 Número de tapas 1 Orificios de la base con perforaciónes en la base Perforación de montaje en el suelo sí Rango de temperatura -15 °C Rango de temperatura máx. 90 °C Retenedor para cable no Sección efectiva 10100 mm² Simétrico sí Tapa suministrada no Tipo de montaje de las tapas interior Tratamiento antibacteriano no Dimensiones
Altura 70 mm Ancho 170 mm Longitud 2000 mm - Todos los tipos
-
Accesorios del sistema
- Descargas
-
Hoja de datos GKH-70170RW / 6114300 , 0.42MB , pdfDeclaración de conformidad GKH-70170RW / 6114300 , 0.17MB , pdfDeclaración de conformidad UK GKH-70170RW / 6114300 , 0.14MB , pdfREACH Declaración de conformidad GKH-70170RW / 6114300 , 0.12MB , pdfRoHS Declaración de conformidad GKH-70170RW / 6114300 , 0.12MB , pdfNo hay textos informativos disponibles para este producto
Caja portamecanismos 71GD6, simple
Caja portamecanismos 71GD7-2, doble
Descarga de tracción 7ZE

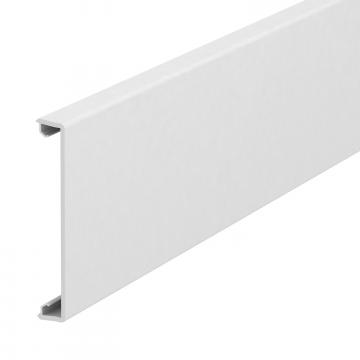

Tapa para canal, lisa

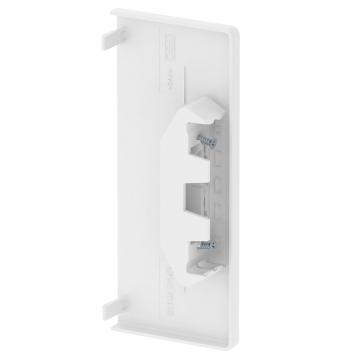

Pieza final, para canal portamecanismos Rapid 80, tipo GKH-70170

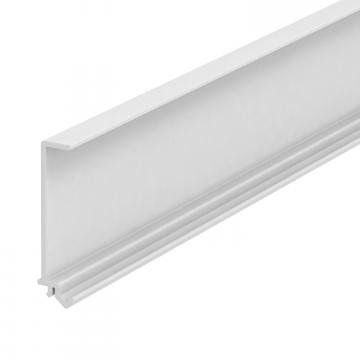

Tabique de separación GKH-TW70
Tapa para ángulo interior, para canal portamecanismos Rapid 80, tipo 70170

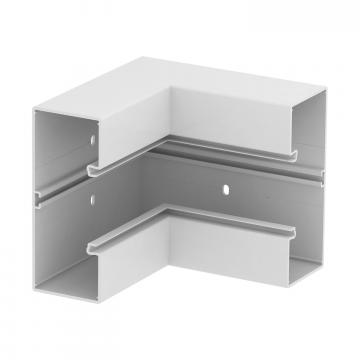

Ángulo interior, para canal portamecanismos Rapid 80, tipo GKH-70170
Tapa para ángulo exterior, para canal portamecanismos Rapid 80, tipo 70170

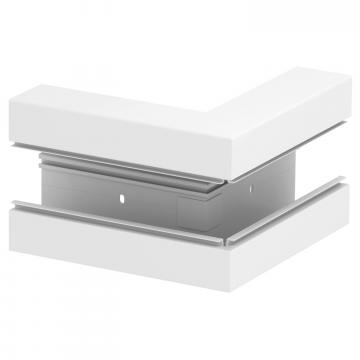

Ángulo exterior, para canal portamecanismos Rapid 80, tipo GKH-70170

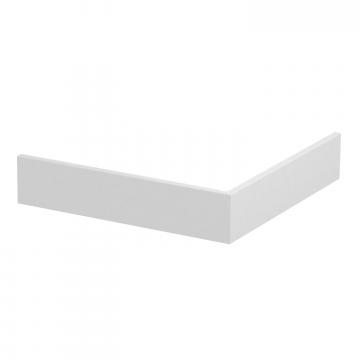

Tapa para ángulo exterior, lisa
Tapa de ángulo plano, para canal portamecanismos Rapid 80, tipo 70170

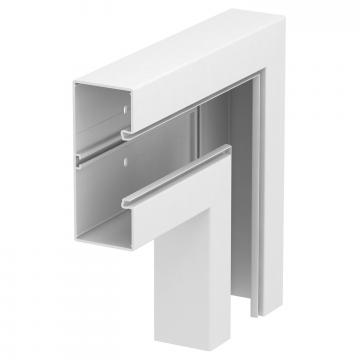

Ángulo plano, para canal portamecanismos Rapid 80, tipo GKH-70170

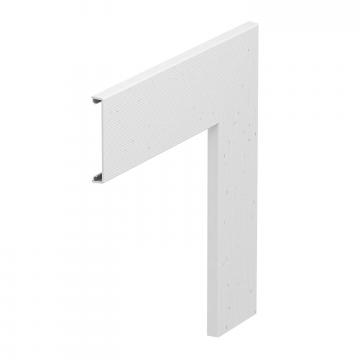

Tapa para ángulo plano, lisa

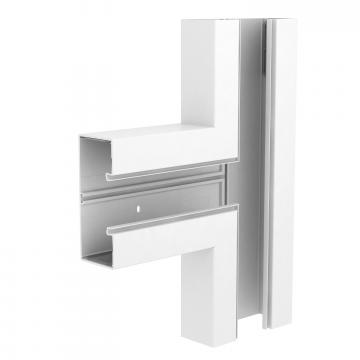

Pieza en T, para canal portamecanismos Rapid 80, tipo GKH-70170
