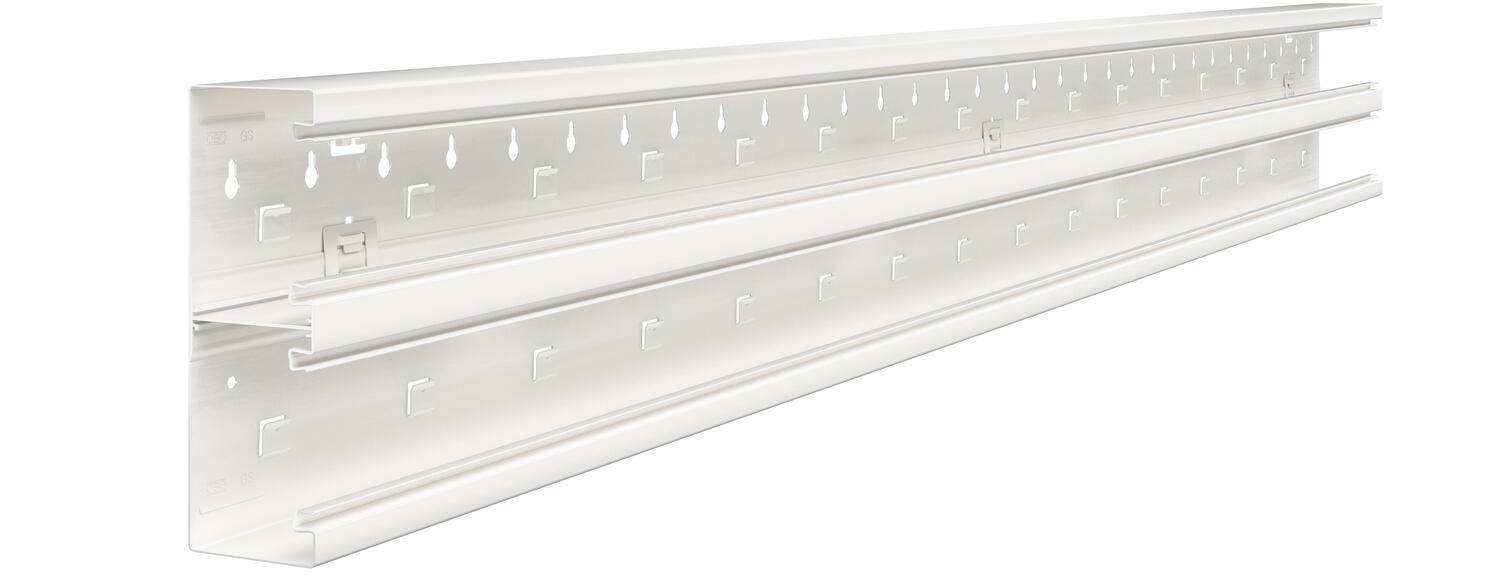

Canal portamecanismos Rapid 80, anchura de canal 210, altura de canal 70, simétrico, doble 2000

Canal portamecanismos Rapid 80, anchura de canal 210, altura de canal 70, simétrico, doble

Código 6278400 | EAN 4012195665557

Código / Tipo	6278400 / GS-D70210RW

Longitud	2000 mm

Descripción de producto

Descripción de producto

Canal portamecanismos GS para el montaje directo en la pared o en consolas de fijación. El canal portamecanismos GS dispone de unas pestañas en su base para colocar el tabique separador. La conexión equipotencial entre las bases de dos tramos de canal está garantizada gracias a las uniones. La conexión equipotencial entre la tapa y el cuerpo está asegurada al colocar la tapa. La abertura del sistema mide realmente 76,5 mm. La tapa se debe pedir por separado.

Bajo petición se pueden fabricar tramos de canal y tapas de hasta 3000 mm y canales en otros colores RAL. Las superficies visibles de los canales portamecanismos pintados están foliadas.

Datos técnicos

Datos técnicos

Ancho de la parte superior	76,5 mm
Ancho de la parte superior 2	76,5 mm
Clase de protección	IP30
Color	blanco puro; RAL 9010
Conector para canal	no
Dimensión	70x210x2000
Forma rectangular	sí
Grado de protección código IK	IK10
Hoja protectora	sí
Libre de halógenos	sí
Material	Acero
Modelo pared posterior (interior)	Con lengüetas

Número de paredes separadoras de quita y pon	2
Número de tapas	2
Orificios de la base	con perforaciónes en la base
Perforación de montaje en el suelo	sí
Rango de temperatura	-25 °C
Rango de temperatura máx.	60 °C
Retenedor para cable	no
Sección efectiva	12102 mm²
Simétrico	sí
Tapa suministrada	no
Tipo de montaje de las tapas	interior
Tratamiento antibacteriano	no

Dimensiones

Altura	70 mm
Ancho	210 mm

Longitud	2000 mm

Todos los tipos

Todos los tipos

Tipo	Longitud	Código	Cantidad	Mín. ud. de venta
GS-D70210RW	2000 mm	6278400	m	2 m

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Acoplamiento GS-KUP70	GS-KUP70	6277290	Unidad de embalaje	1 Unidad de embalaje
Caja portamecanismos 71GD6, simple	71GD6	6288610	Unidad	5 Unidad
Caja portamecanismos 71GD7-2, doble	71GD7-2	6288608	Unidad	2 Unidad
Descarga de tracción 7ZE	7ZE	6288790	Unidad	50 Unidad
Tapa para canal de acero	GS-OTRW	6279850	m	2 m
Abrazadera de retención RKV3V	RKV3V	6288700	Unidad	20 Unidad
Embellecedor de unión, altura de canal 70 mm	G-SVS70210RW	6279772	Unidad	1 Unidad
Pieza final, para canal portamecanismos Rapid 80, tipo GS-70210	GS-E70210RW	6278070	Unidad	1 Unidad
Tabique de separación GS-TW70	GS-TW70	6277090	m	2 m
Ángulo exterior, simétrico, doble, para canal portamecanismos Rapid 80, tipo GS-D70210	GS-DA70210RW	6278410	Unidad	1 Unidad
Tapa para ángulo exterior de acero	GS-OTARW	6279870	Unidad	1 Unidad
Ángulo plano, simétrico, ascendente, doble, para canal portamecanismos Rapid 80, tipo GS-D70210	GS-DFS70210RW	6278420	Unidad	1 Unidad
Ángulo plano, simétrico, descendente, doble, para canal portamecanismos Rapid 80, tipo GS-D70210	GS-DFF70210RW	6278430	Unidad	1 Unidad
Tapa para ángulo plano de acero	GS-OTFRW	6279860	Unidad	1 Unidad
Ángulo interior, simétrico, doble, para canal portamecanismos Rapid 80, tipo GS-D70210	GS-DI70210RW	6278440	Unidad	1 Unidad
Pieza en T, simétrica, doble, para canal portamecanismos Rapid 80, tipo GS-D70210	GS-DT70210RW	6278460	Unidad	1 Unidad
Retenedor para canal KL80A	KL80A	6288640	Unidad	20 Unidad
Toma de tierra	8AWR	6288704	Unidad	10 Unidad
Unidad de caja de enchufe AR45, doble	SDE-RW D0RW2	6119407	Unidad	1 Unidad
Calyx	SK GS-D70210	6288746	Unidad	1 Unidad
