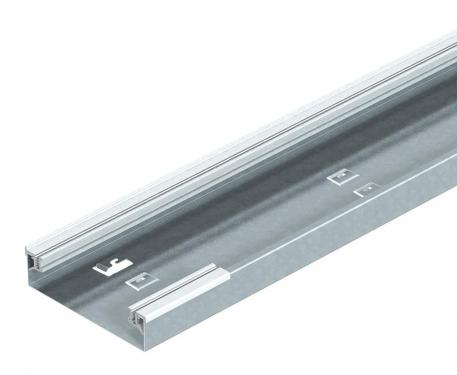

Canal sobre pavimento, 40 mm de altura

Código 7404700 | EAN 4012195100676

2400 mm
40 mm
Descripción de producto

Descripción de producto

Base de canal sobre pavimento, de un solo conducto, para tapas ciegas o de montaje biseladas por un lado, con perfiles laterales de aluminio para apoyar y fijar la tapa del canal. Dispone de bridas de sujeción para un máximo de 2 paredes separadoras encajables y con conexión conductora y de troquel para una toma de tierra. La altura del canal es apropiada para el montaje de unidades Telitank.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland (Asociación de Electrotécnicos Alemanes)
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
Datos técnicos

Dimensiones

Altura 40 mm
Ancho 150 mm
Apropiado para Tapa biselada en un lado
Con tabique de separación no
Dimensión 2400x150x40
Espesor de chapa en la base 1 mm
Fijación de tabique de separación enchufar
Longitud 2400 mm
Material Acero
Medida b 150 mm
Medida B 150 mm
Medida h 40 mm
Número de conductos 3 St.
Número de paredes separadoras de quita y pon 2
Sección efectiva 45 cm²
Sección elevación 3 1771 mm²
Sección elevación a 1630 mm²
Sección elevación b 1120 mm²
Superficie Galvanizado en banda
Todos los tipos

Todos los tipos

Tipo Longitud Ancho Altura Sección efectiva Código Cantidad Mín. ud. de venta
AIKU 15040 2400 mm 150 mm 40 mm 45 cm² 7404700
2,4 m

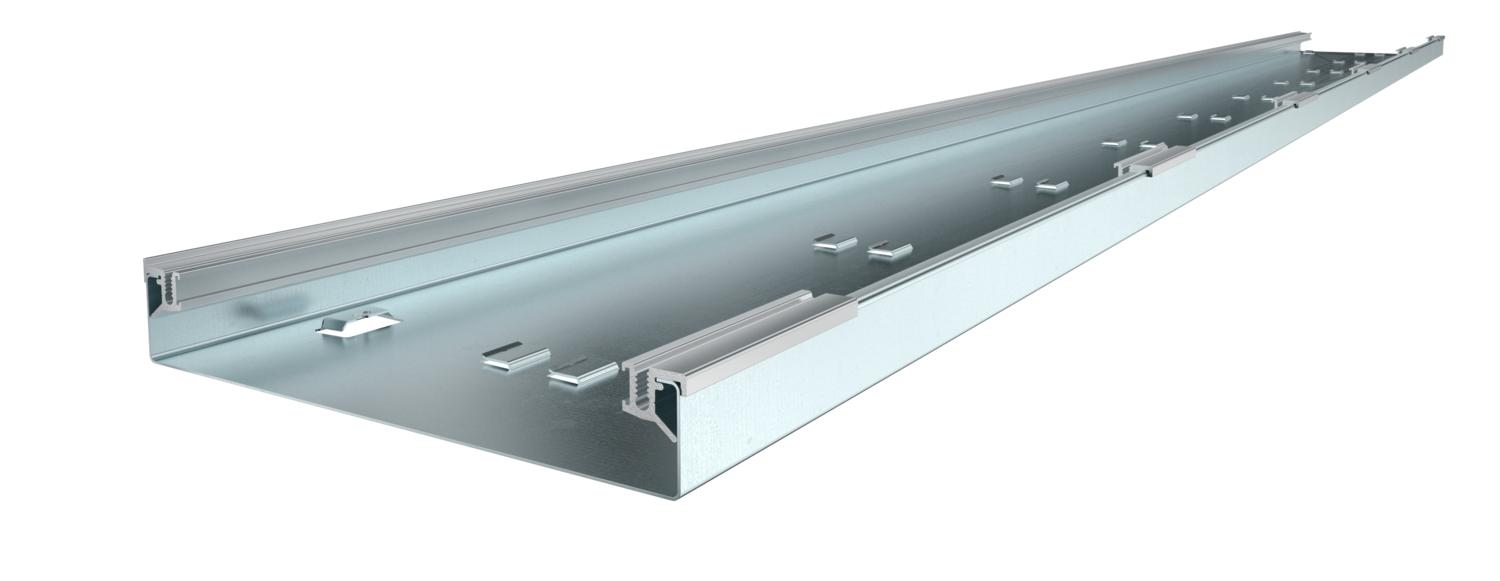

AIKU 25040 2400 mm 250 mm 40 mm 81 cm² 7404712
2,4 m
Accesorios

Accesorios del sistema

Productos Tipo Código Cantidad Mín. ud. de venta
Tapa final de canal, lado izquierdo Tapa final de canal, lado izquierdo AIK ESL 15040 7404750
20 Unidad
Tapa final de canal, lado derecho Tapa final de canal, lado derecho AIK ESR 15040 7404774
20 Unidad
Tapa ciega Tapa ciega AIKF D 15040 7404910
1 Unidad

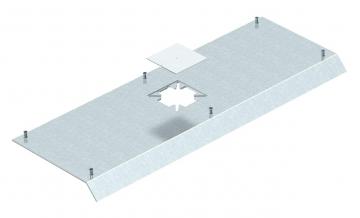

Tapa para tomas de corriente para montaje Telitank Tapa para tomas de corriente para montaje Telitank AIKF DAT 15040 7404956
1 Unidad

Accesorios de montaje

Productos Tipo Código Cantidad Mín. ud. de venta
Tabique separador Tabique separador AIK 6TW 40 7404820
2,4 m
