Canal sobre pavimento, 70 mm de altura

Código 7404708 | EAN 4012195100720

2400 mm
70 mm
Descripción de producto

Descripción de producto

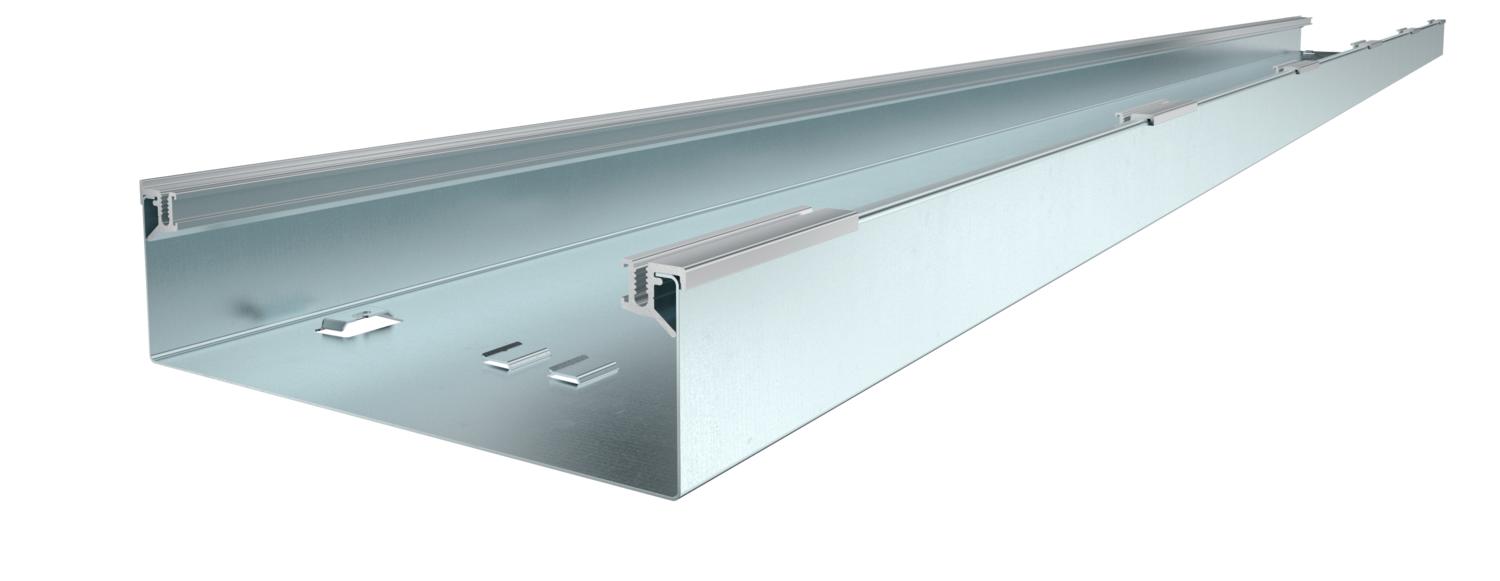

Base de canal sobre pavimento, de 1 compartimento, para tapas ciegas biseladas a un lado, con perfiles laterales de aluminio de quita y pon para apoyar y fijar la tapa del canal, bandeja de suelo con bridas de sujeción para máx. 2 tabiques separadores insertables, auto-contactables y en relieve para ángulo de conexión de conductor protector. Altura de montaje adecuada para la instalación de cajas portamecanismos de tamaño nominal 2.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland (Asociación de Electrotécnicos Alemanes)
  • Comunidad Europea, Declaración de conformidad según las directivas de la CE
Datos técnicos

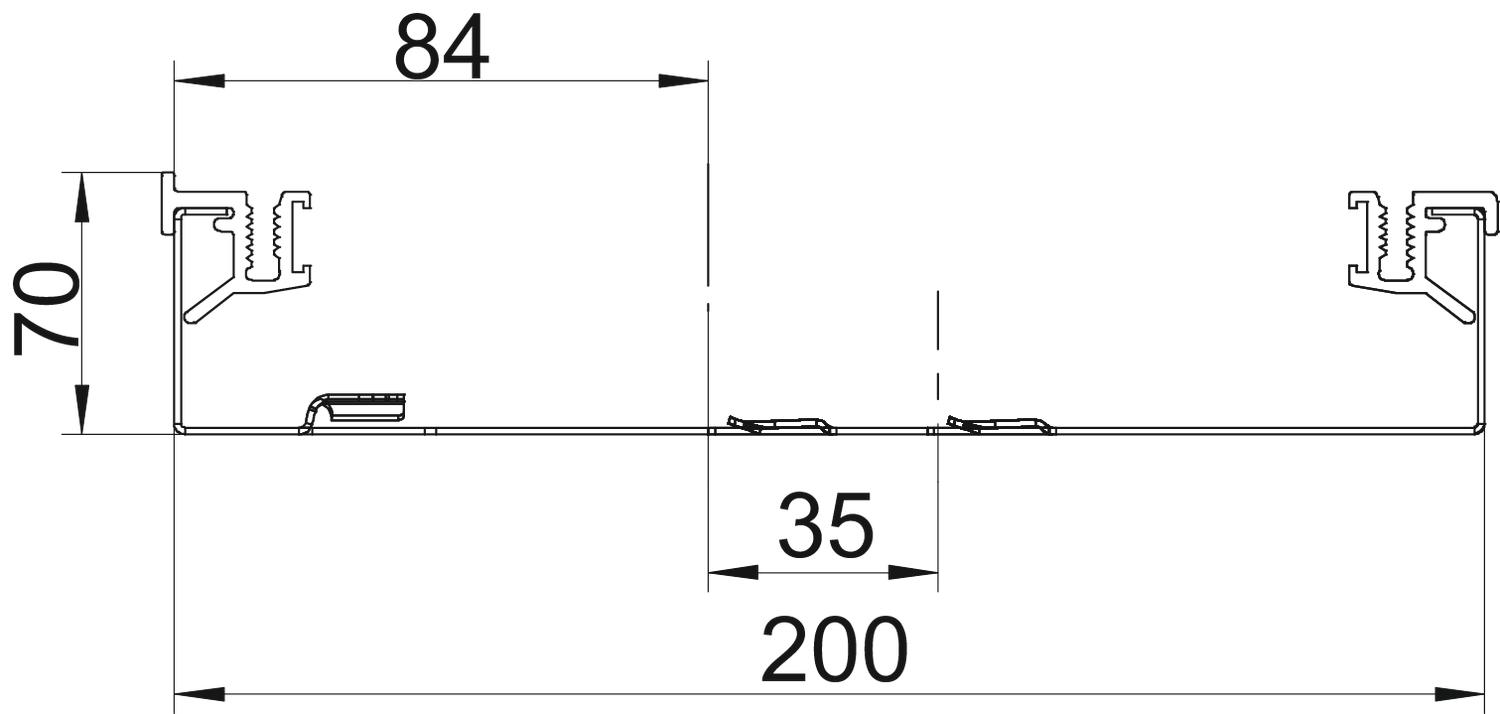

Dimensiones

Altura 70 mm
Ancho 200 mm
Apropiado para Tapa biselada en un lado
Con tabique de separación no
Dimensión 2400x200x70
Espesor de chapa en la base 1 mm
Fijación de tabique de separación enchufar
Longitud 2400 mm
Material Acero
Medida B 200 mm
Medida b 200 mm
Medida h 40 mm
Número de conductos 3 St.
Número de paredes separadoras de quita y pon 2
Sección efectiva 132 cm²
Sección elevación 3 5167 mm²
Sección elevación a 5945 mm²
Sección elevación b 2090 mm²
Superficie Galvanizado en banda
Todos los tipos

Todos los tipos

Tipo Longitud Ancho Altura Sección efectiva Código Cantidad Mín. ud. de venta
AIKU 20070 2400 mm 200 mm 70 mm 132 cm² 7404708
2,4 m
AIKU 25070 2400 mm 250 mm 70 mm 155 cm² 7404716
2,4 m
Accesorios

Accesorios del sistema

Productos Tipo Código Cantidad Mín. ud. de venta
Tapa final de canal, lado izquierdo Tapa final de canal, lado izquierdo AIK ESL 20070 7404758
12 Unidad
Tapa final de canal, lado derecho Tapa final de canal, lado derecho AIK ESR 20070 7404782
12 Unidad
Tapa ciega Tapa ciega AIKF D 20070 7404928
1 Unidad

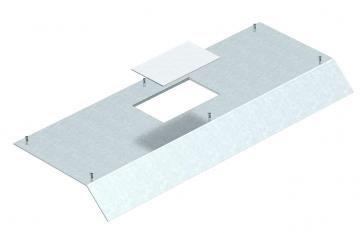

Tapa para conjunto portamecanismos GES2 Tapa para conjunto portamecanismos GES2 AIKF DG2 20070 7404972
1 Unidad

Accesorios de montaje

Productos Tipo Código Cantidad Mín. ud. de venta

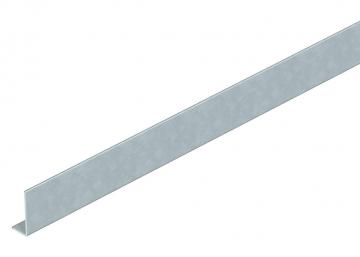

Tabique separador Tabique separador AIK 6TW 70 7404824
2,4 m
