Canal sobre pavimento, 70 mm de altura 2400 | 250 | 70 | 155

Canal sobre pavimento, 70 mm de altura

Código 7404716 | EAN 4012195100744

Código / Tipo

Longitud	2400 mm

Ancho

Altura	70 mm

Sección efectiva

Descripción de producto

Descripción de producto

Base de canal sobre pavimento, de 1 compartimento, para tapas ciegas biseladas a un lado, con perfiles laterales de aluminio de quita y pon para apoyar y fijar la tapa del canal, bandeja de suelo con bridas de sujeción para máx. 2 tabiques separadores insertables, auto-contactables y en relieve para ángulo de conexión de conductor protector. Altura de montaje adecuada para la instalación de cajas portamecanismos de tamaño nominal 2.

Datos técnicos

Datos técnicos

Apropiado para	Tapa biselada en un lado
Con tabique de separación	no
Dimensión	2400x250x70
Espesor de chapa en la base	1 mm
Fijación de tabique de separación	enchufar
Material	Acero
Número de conductos	3 St.

Número de paredes separadoras de quita y pon	2
Sección efectiva	155 cm²
Sección elevación 3	6817 mm²
Sección elevación a	6595 mm²
Sección elevación b	2090 mm²
Superficie	Galvanizado en banda

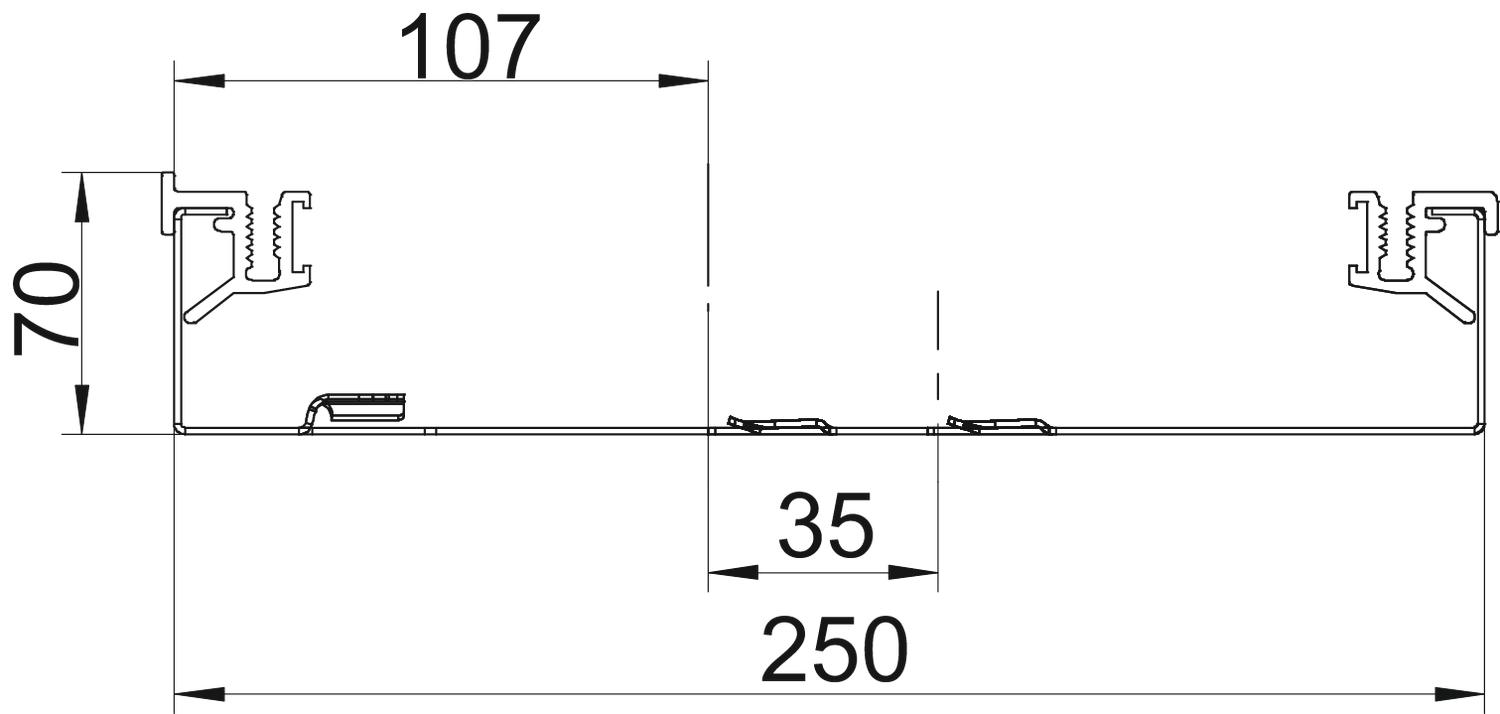

Dimensiones

Altura	70 mm
Ancho	250 mm
Longitud	2400 mm

Medida B	250 mm
Medida b	250 mm
Medida h	70 mm

Todos los tipos

Todos los tipos

Tipo	Longitud	Ancho	Altura	Sección efectiva	Código	Cantidad	Mín. ud. de venta
AIKU 20070	2400 mm	200 mm	70 mm	132 cm²	7404708	m	2,4 m
AIKU 25070	2400 mm	250 mm	70 mm	155 cm²	7404716	m	2,4 m

Accesorios

Accesorios del sistema

Productos	Tipo	Código	Cantidad	Mín. ud. de venta
Tapa final de canal, lado izquierdo	AIK ESL 25070	7404766	Unidad	1 Unidad
Tapa final de canal, lado derecho	AIK ESR 25070	7404790	Unidad	1 Unidad
Tapa ciega	AIKF D 25070	7404944	Unidad	1 Unidad
Tapa para conjunto portamecanismos GES2	AIKF DG2 25070	7404976	Unidad	1 Unidad
