- Descripción de producto
-
Descripción de producto

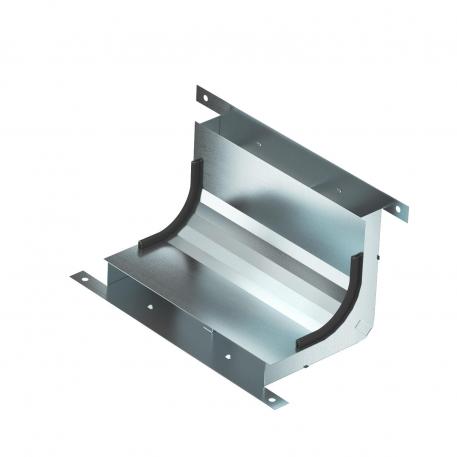

Codo vertical (2 compartimentos) para el cambio de dirección vertical de canales de instalación bajo suelo empotrados (conexiones de pared, alimentaciones).
- Datos técnicos
-
Datos técnicos

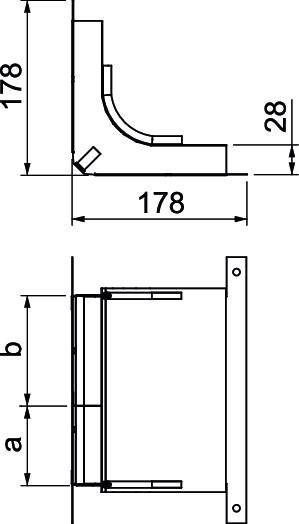

Adecuado para canalización bajo pavimento sí Adecuado para canalización cerrada a ras de pavimento no Altura 28 mm Altura de canal mín. 28 mm Ancho 190 mm Ancho de canal mín. 190 mm Dimensión 270x177,7x177,7 Longitud 178 mm Material Acero Medida a 80 mm Medida b 110 mm Medida h 28 mm Número de conductos 2 St. Número de paredes separadoras fijas 1 Sección elevación a 1923 mm² Sección elevación b 2706 mm² Superficie Galvanizado en banda - Todos los tipos
- Descargas
-
Hoja de datos KV2 19028-2 / 7400621 , 0.14MB , pdfDeclaración de conformidad KV2 19028-2 / 7400621 , 0.17MB , pdfInstrucciones de montaje EÜK screed-covered duct system generation 3 , 76.05MB , pdfInstrucciones de montaje Sistema de canalización bajo pavimento EÜK , 10.26MB , pdf
