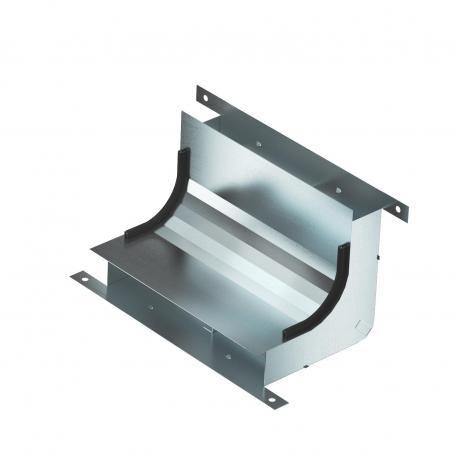

Codo vertical, de 2 compartimentos, altura de canal 48 mm
Código 7400641 | EAN 4012197349561
- Descripción de producto
-
Descripción de producto
Codo vertical (2 compartimentos) para el cambio de dirección vertical de canales de instalación bajo suelo empotrados (conexiones de pared, alimentaciones).
-
- Datos técnicos
-
Datos técnicos

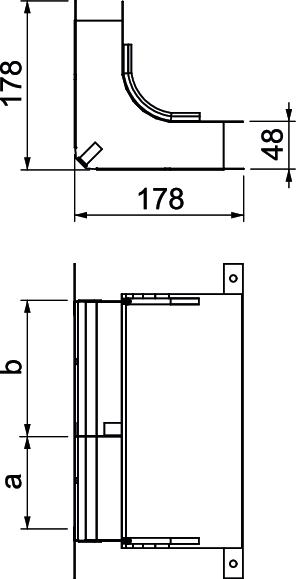

Adecuado para canalización bajo pavimento sí Adecuado para canalización cerrada a ras de pavimento no Altura 48 mm Altura de canal mín. 48 mm Ancho 250 mm Ancho de canal mín. 250 mm Dimensión 330x177,7x177,7 Longitud 178 mm Material Acero Medida a 110 mm Medida b 140 mm Medida h 48 mm Número de conductos 2 St. Número de paredes separadoras fijas 1 Sección elevación a 4784 mm² Sección elevación b 6176 mm² Superficie Galvanizado en banda - Todos los tipos
- Descargas
-
Hoja de datos KV2 25048-2 / 7400641 , 0.14MB , pdfDeclaración de conformidad KV2 25048-2 / 7400641 , 0.17MB , pdfInstrucciones de montaje Im-Beton-Kanalsystem IBK , 3.27MB , pdfInstrucciones de montaje EÜK screed-covered duct system generation 3 , 76.05MB , pdfInstrucciones de montaje Sistema de canalización bajo pavimento EÜK , 10.26MB , pdf
